工业门用弹性压紧锁扣结构设计

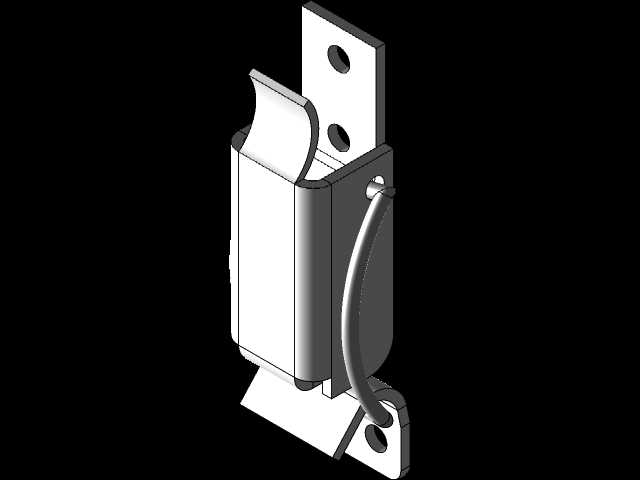

这款锁扣结构主要面向工业场景下的小型检修门、设备侧舱门、防护围挡门的闭合锁紧需求，在车间设备运维、工业柜体防护、生产线安全围挡等场景中，这类锁扣需要兼顾操作便捷性与锁紧可靠性，避免设备运行过程中因振动出现门体松脱、异常开启的问题。从结构设计来看，整体采用上下安装座加弧形弹性压臂的组合形式，上部安装座预留两个同轴安装孔，可通过螺栓直接固定在门体的活动侧端面，下部安装座同样预留安装孔位，固定在门框对应位置，安装时仅需保证两个安装座的纵向同轴度，无需额外加工复杂的配合槽位，适配常规2-5mm厚度的冷轧钢板门体安装需求，安装边界可覆盖常见的小型工业门开合间隙，适配门体与门框之间1-3mm的装配公差。压臂部分采用弧形弯折的弹性结构设计，闭合时压臂的弧形面会先接触上部安装座的导向斜面，随着扳动压臂绕下部铰接点转动，弹性臂产生微量形变积蓄压紧力，当压臂转动到锁止位置时，弹性臂的形变恢复力会持续作用在上下安装座之间，让门体与门框的密封胶条保持稳定的压缩量，既可以避免粉尘、切削液从门缝渗入设备内部，也能抵消设备运行产生的振动载荷，防止锁扣自行松脱。铰接位置采用销轴加防脱结构的设计，销轴与安装孔之间保留合理的转动间隙，即使在现场有少量粉尘、切削碎屑附着的情况下，也不会出现卡滞无法开合的问题，压臂的握持部分做了圆弧过渡处理，操作人员佩戴劳保手套也可以顺利完成开合操作，无需额外借助工具。设计过程中特意规避了复杂的曲面加工特征，所有钣金弯折部分的圆角都适配常规钣金冲压工艺的加工要求，不需要定制特殊成型刀具，量产时可以直接通过冲压、弯折、点焊工序完成加工，零部件的通用化程度高，铰接销轴、安装螺栓都采用标准件，后期维护更换时不需要单独定制配件。结构整体没有突出的尖锐棱角，所有外露边缘都做了倒钝处理，避免操作人员开合门体时被划伤，同时整体结构外露无封闭腔体，不会积存切削液、粉尘等杂物，日常清洁维护十分方便，适配机加工车间、焊接工位、仓储设备等多类工业场景的使用要求。
