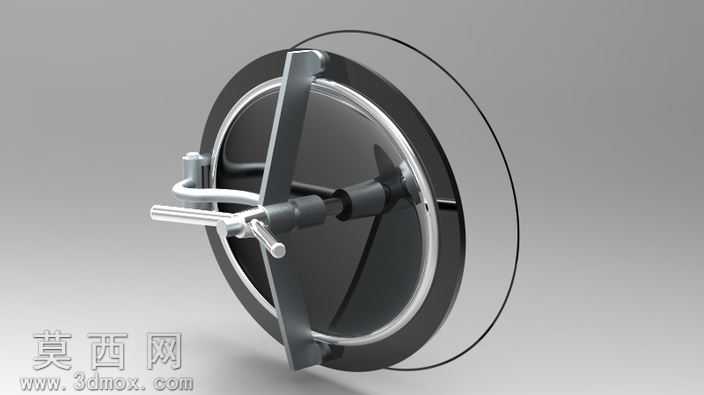

340x440椭圆形对内开承压人孔结构设计

本模型为340x440规格的椭圆形对内开放人孔，整体外轮廓尺寸为540x440，适配3.2栏工作压力的承压罐体使用，建模过程严格遵循压力容器人孔的设计规范，先通过草图绘制椭圆密封面的基准轮廓，以法兰基体为建模起点，采用拉伸凸台命令生成带安装密封槽的法兰盘主体，对法兰边缘做倒圆角处理消除应力集中点，密封槽的尺寸精度严格匹配对应规格的椭圆密封垫片，保证承压状态下的密封可靠性。内开盖板的建模完全贴合法兰内圈的密封面轮廓，采用薄壁拉伸结合加强筋阵列的方式构建，在保证盖板承压强度的同时控制整体重量，避免盖板过厚导致的启闭操作费力问题。锁紧操作机构采用空间连杆配合偏心锁紧轴的结构设计，建模时通过装配约束验证连杆的运动行程，确保操作手柄转动时，锁紧压块能够同步压紧盖板密封面，对内开的结构设计可让罐体内部压力进一步辅助压紧密封面，提升承压状态下的密封性能。渲染阶段为法兰、盖板等金属承压部件赋予哑光不锈钢材质，调整材质的粗糙度与金属度参数还原压力容器配件的真实金属质感，为操作手柄的握持部位添加防滑纹理材质，密封槽位置模拟橡胶垫片的哑光弹性材质，通过环境光遮蔽效果突出各部件的装配间隙与结构层次，清晰展示连杆锁紧机构的运动逻辑与装配关系。设计过程中充分考虑人孔的实际使用场景，对内开结构的启闭轨迹做干涉检查，确保盖板向内开启时不会与罐体内部的常规附件产生碰撞，锁紧机构的操作力经过参数化调整，无需额外辅助工具即可单人完成启闭操作，整体结构紧凑无冗余部件，所有安装孔位、密封配合面的尺寸均经过参数化校验，可直接导出工程图用于生产加工，适配各类承压储罐、反应设备的检修通道开设需求。
