工业传动轮轴耦合驱动机构三维设计

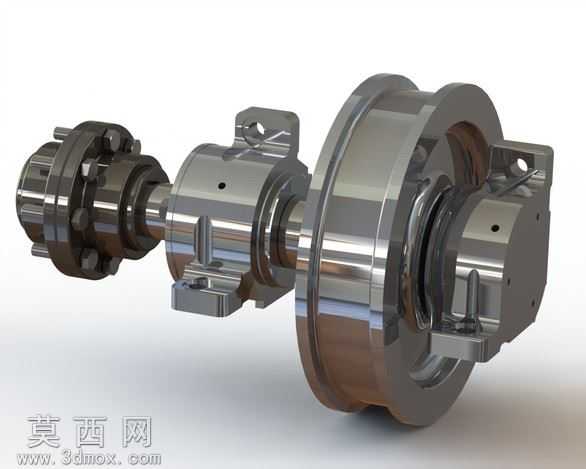

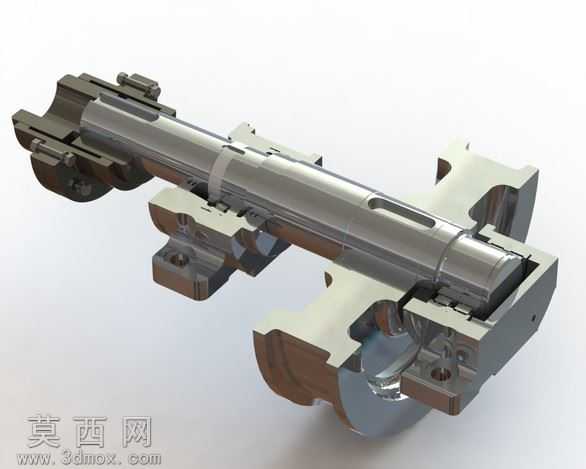

本作品为工业场景应用的轮轴耦合驱动机构三维建模成果，建模过程中严格遵循机械设计的尺寸规范与装配逻辑，先通过草图绘制完成各核心零件的轮廓基准，依次完成驱动轮体、传动轴、膜片联轴器、剖分式轴承座、端盖紧固件等零件的特征建模，对轮体的辐板减重结构、轴承座的安装定位孔、联轴器的膜片连接槽等细节特征做了精细化还原，保证各零件的尺寸公差符合实际装配要求。材质设置阶段，针对不同零件的实际材质属性做了区分：轮体与轴类零件采用调质合金钢材质，调整金属材质的反射率、粗糙度参数还原金属加工后的哑光金属质感，联轴器膜片采用弹簧钢材质，突出其薄壁弹性结构的金属光泽，轴承座采用铸钢材质，还原铸造表面的细微颗粒质感，紧固件采用发黑处理的钢材材质，还原工业紧固件的表面处理效果。渲染阶段采用工作室三点布光方案，主光从侧上方45度投射突出零件的结构轮廓与金属反光，辅光补全暗部细节避免结构死黑，轮廓光勾勒轮体与轴件的边缘层次，添加柔和的地面阴影增强模型的真实落地感，最终渲染图清晰展现了整套机构的装配关系。结构设计上，整套机构通过膜片联轴器实现动力输入端与传动轴的挠性连接，可补偿一定的径向与角向安装误差，两端的剖分式轴承座为传动轴提供稳定的回转支撑，末端的大直径驱动轮为动力输出部件，轴承座预留的安装孔可直接固定在设备机架上，整体结构紧凑，传动路径清晰，可直接用于工业输送设备、轨道行走机构的方案设计参考，建模过程中所有零件均做了参数化关联，可根据实际载荷需求调整轴径、轮径、联轴器规格等参数，快速适配不同的应用场景。
