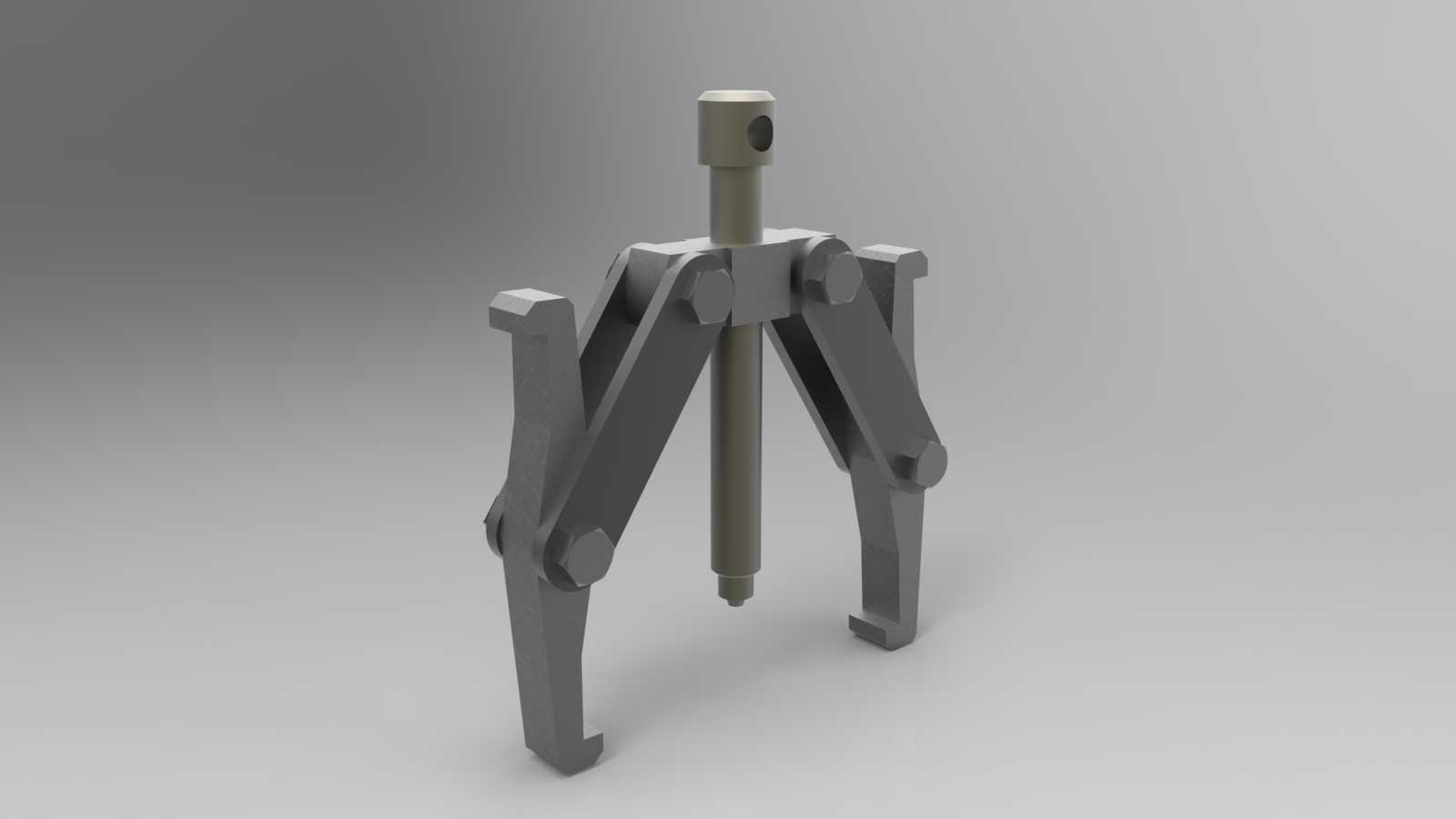

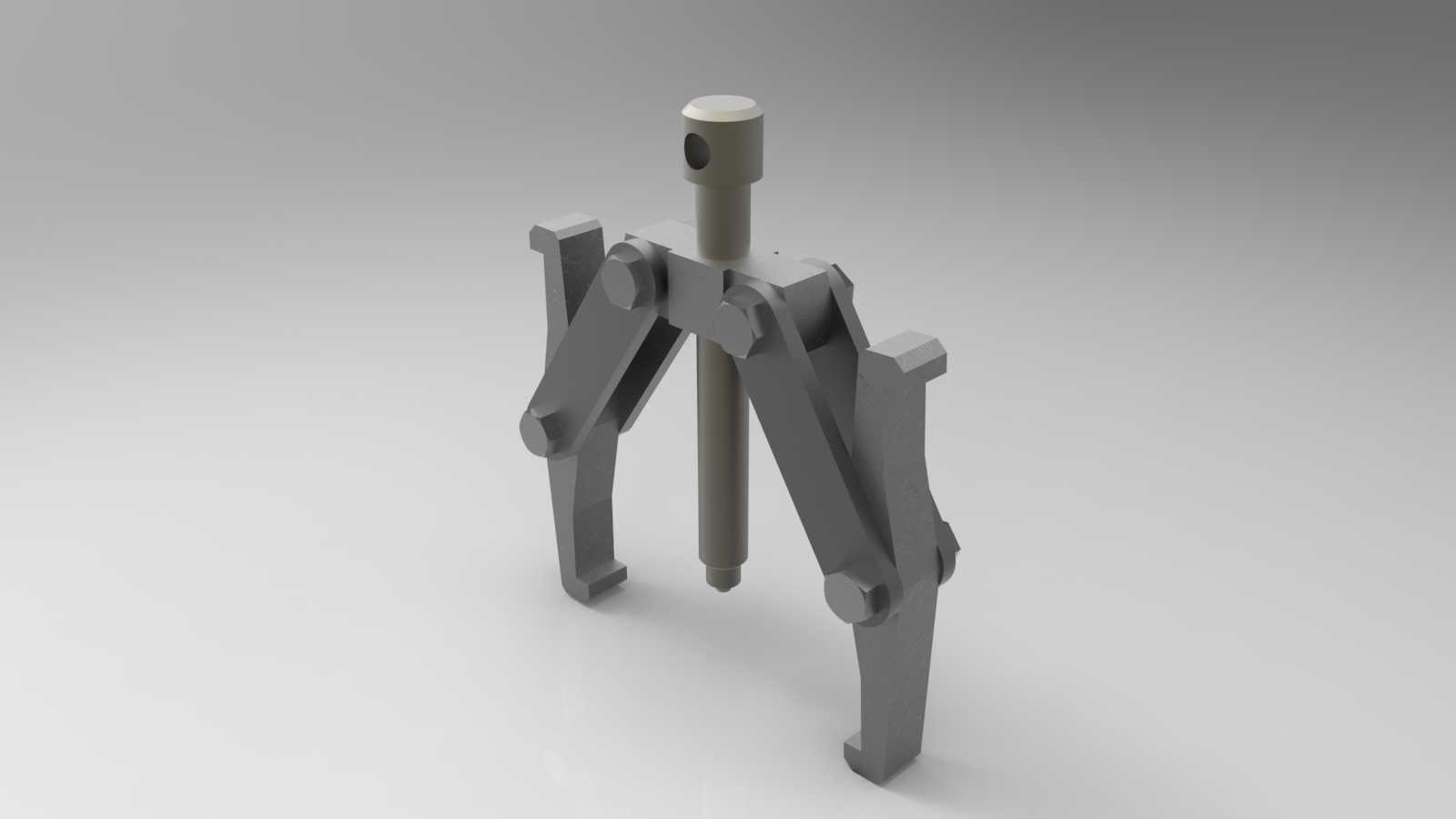

手动两爪简易拉拔拆卸工具结构

这款手动两爪拉拔结构，是设备维修场景里高频使用的小型拆卸工装，日常在机修班组的工具柜、生产线旁的应急维修工位都能见到它的身影，核心作用是完成过盈配合装配件的无损伤拆卸，比如从转轴上拔下滚动轴承、皮带轮、联轴器、齿轮这类紧配合零件，避免维修时用撬棍、锤子暴力敲击损伤配合面或零件本体。

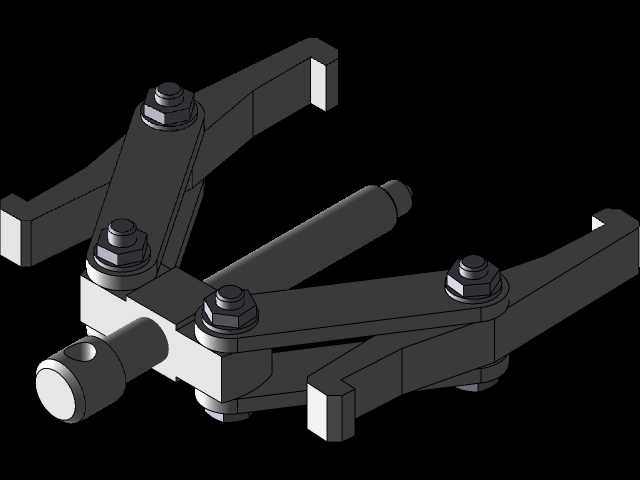

从结构设计逻辑来看，它采用对称双爪铰接布局，中心的顶杆作为施力核心，顶端设置了可配合扳手拧动的方头结构，作业时将两个卡爪勾住待拆卸零件的外侧端面，把顶杆尖端对准安装轴的中心孔，缓慢拧动顶杆，顶杆的轴向推力会通过铰接的爪臂转化为卡爪对零件的轴向拉力，随着顶杆进给，零件会被平稳从轴上拉出，全程施力同轴度可控，不会出现偏载掰弯轴径的问题。铰接点的位置经过受力优化，爪臂的力臂比例经过反复调整，既保证手动拧动顶杆时不需要过大的操作力，又能让卡爪在拉拔过程中始终牢牢勾住零件边缘，不会出现滑脱崩飞的安全隐患。

卡爪的勾头做了加厚处理，接触零件的端面做了小角度倒角，既能适配不同厚度的零件卡接位，也能在拉拔薄壁零件时减少应力集中，避免把零件边缘掰裂。顶杆的尖端做了圆弧过渡处理，对准轴端中心孔时不会刮伤中心孔的定位锥面，保护轴件后续二次装配的定位精度。整体结构没有多余的复杂零件，所有铰接位置都采用销轴连接，日常维护只需要定期在铰接点涂抹少量润滑脂，就能保证爪臂开合顺畅，不会出现卡滞。

从安装边界和适配尺寸来看，这款拉拔器的爪臂开合范围覆盖了常规小型设备上的常见轴承、皮带轮尺寸，顶杆的有效行程满足常规过盈配合件的拔卸距离需求，整体外形紧凑，哪怕是设备内部狭窄空间里的零件拆卸，也能顺利伸入操作，不需要额外拆解周边的遮挡部件，能有效缩短维修停机时间。不同于液压拉马的笨重结构，这款手动款重量轻，单人就能单手携带转移工位，日常巡检、外出抢修都能随身配备，遇到小型零件的拆卸需求不需要调用大型工装，作业灵活性更强。在设计建模过程中，所有铰接位置的配合间隙都做了合理预留，既保证活动顺畅，又不会因为间隙过大导致拉拔时晃动感明显，顶杆的螺纹采用梯形传动螺纹，承载能力强，长期使用也不会出现螺纹滑牙的问题，能承受拉拔作业时的较大轴向载荷。
