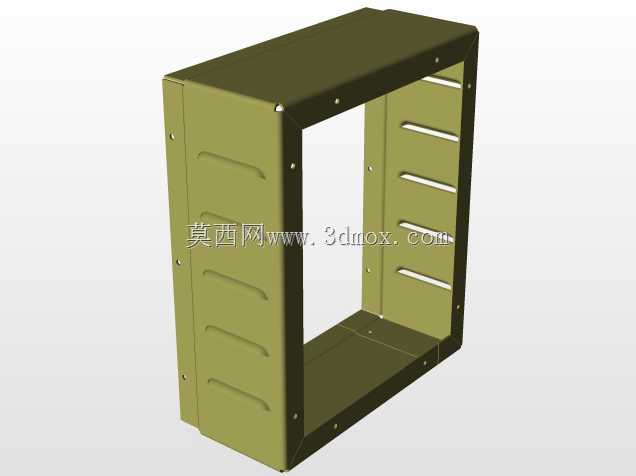

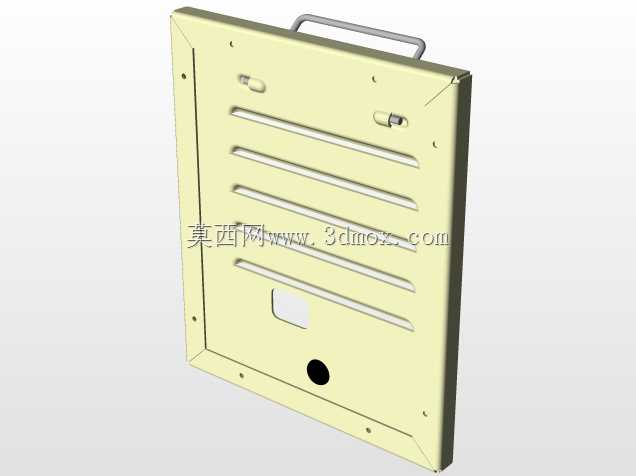

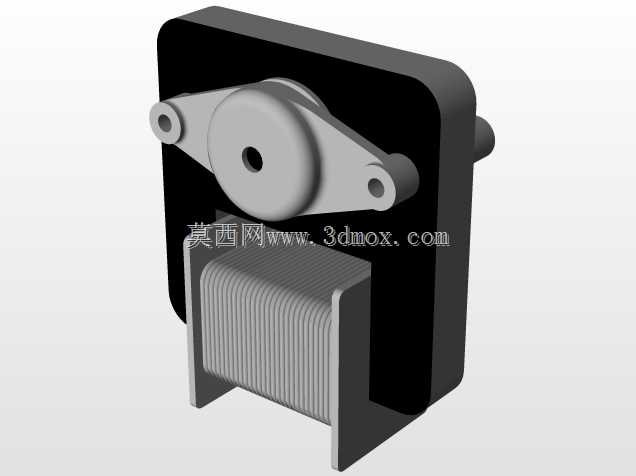

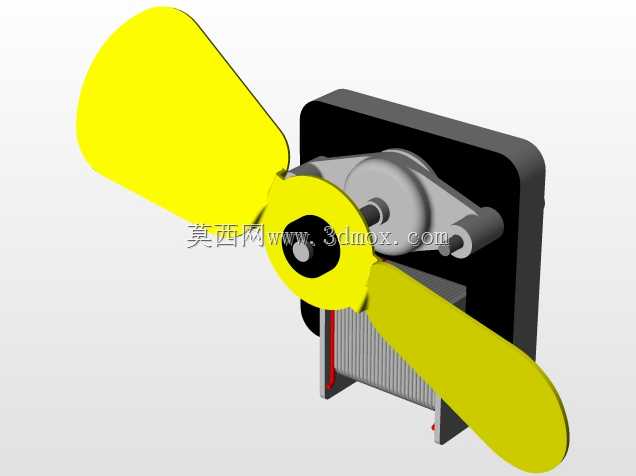

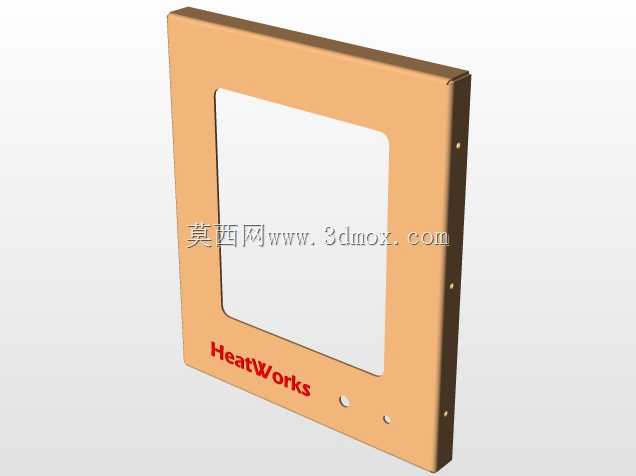

带品字电源输入接口的加热器控制电路板

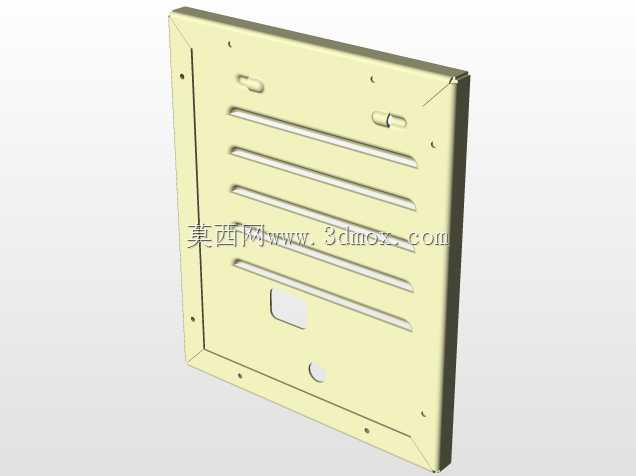

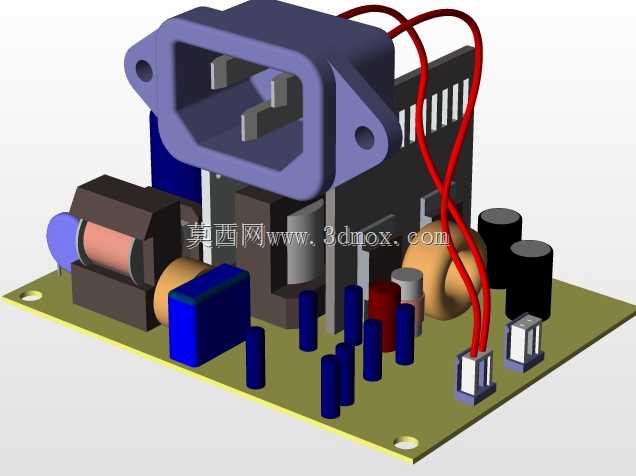

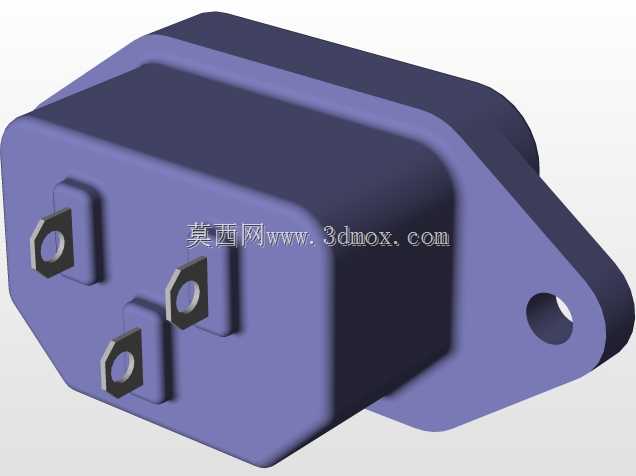

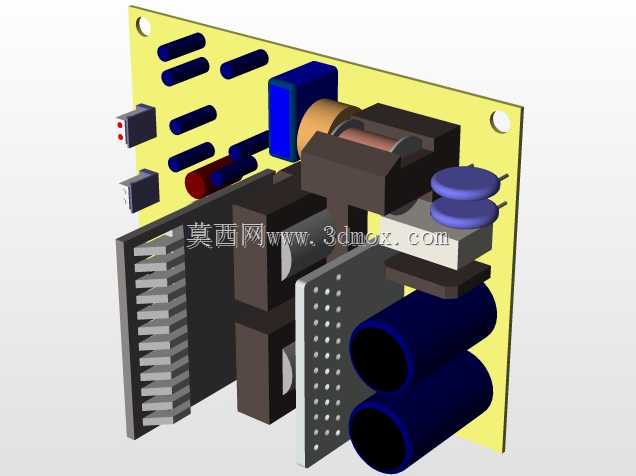

这款加热器控制板是小型加热设备的核心供电与控制载体，日常多应用在桌面级恒温加热台、小型工业预热模块、3D打印机热端控温单元这类需要小功率精准加热的场景中，承担着市电接入、整流滤波、功率输出调控的核心作用。从结构布局来看，板载集成了标准品字AC电源输入座，输入端直接兼容常规国标电源线缆，无需额外定制接插件，现场布线替换的适配性很强。板上元件排布遵循强弱电分离的布线逻辑，高压输入区域靠近电源接口布置，整流桥、高压滤波电容依次沿电流走向排布，尽可能缩短高压走线长度，降低电磁干扰对后端低压控制回路的影响；红色高压输出引线直接从板载接线端子引出，连接外部加热负载，走线预留了足够的电气间隙，满足安规设计要求。从安装边界来看，PCB板四角预留了标准安装孔位，可直接通过铜柱固定在设备壳体内部，安装孔位间距适配多数小型设备的内腔安装尺寸，板上最高元件为品字电源插座，整体板上元件最高高度不超过35mm，对设备内腔的竖向空间要求较低，适配紧凑型设备的内部空间布局。设计过程中充分考虑了生产装配的便利性，所有直插元件的排布方向统一，波峰焊工序中无需调整板件朝向，可有效提升量产装配效率；电解电容、电阻、二极管等通用元件均采用行业标准封装，后期维修替换时无需采购特殊规格元件，降低运维成本。板载的多颗不同容值的电容分别承担高压滤波、高频去耦的作用，配合电感元件组成滤波回路，可有效滤除市电中的杂波干扰，保证加热功率输出的稳定性，避免加热过程中出现功率波动导致的温度偏差。电源接口两侧带固定安装耳，可直接通过螺丝将接口固定在设备壳体的开孔处，外部线缆插拔时的受力直接传递到设备壳体上，不会拉扯PCB板造成焊盘脱落，提升了接口的结构可靠性。
