SolidWorks路径配合弯管球头运动结构

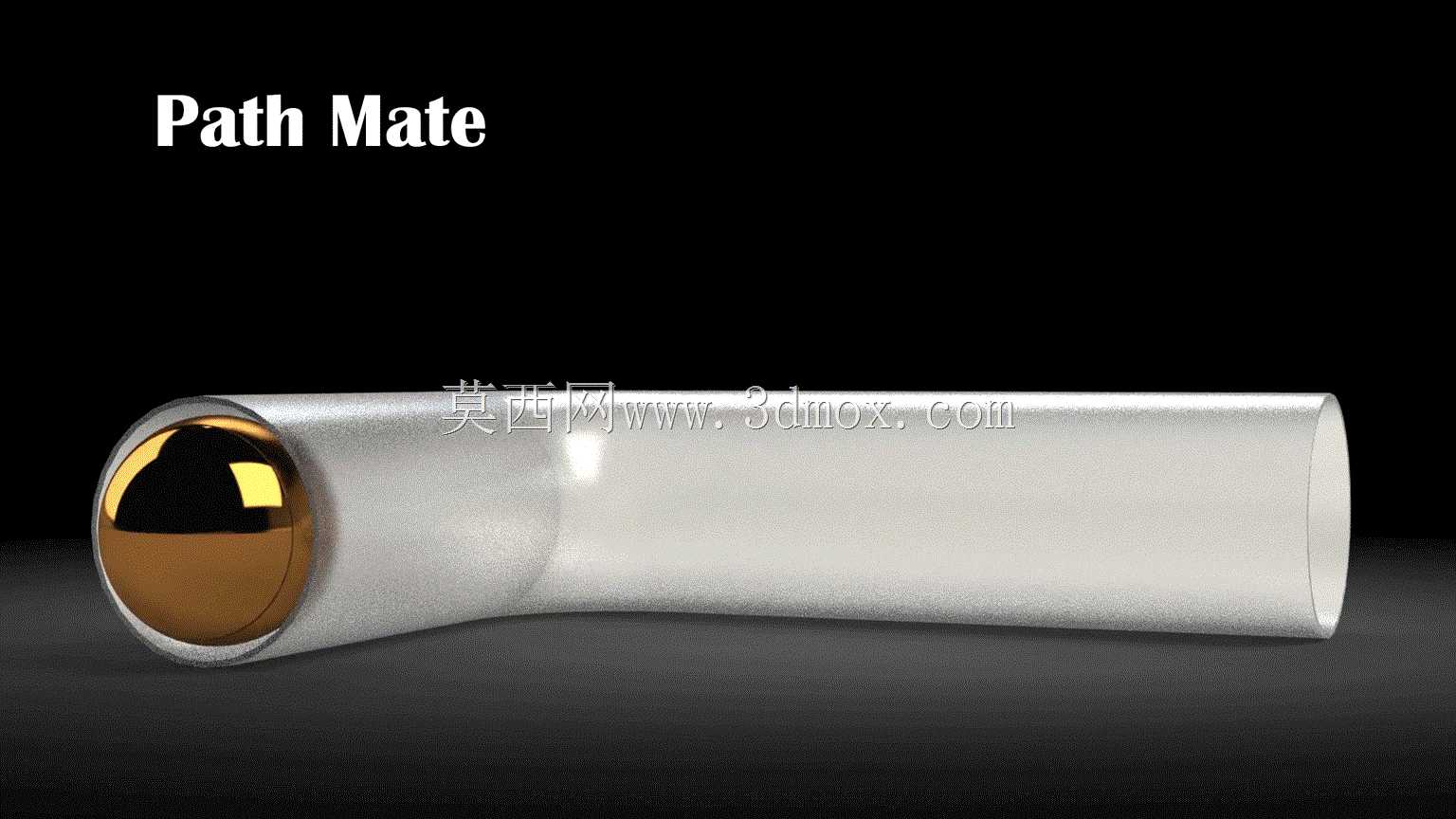

这套路径配合结构可直接应用在自动化输送线的变向导向工位、流体管路的换向调节机构以及轻工设备的往复轨迹执行端，核心作用是让端部执行件沿着预设的弯形空间轨迹完成平顺滑动，不会出现卡滞、偏摆或轨迹偏移的问题。从实际使用场景来看，在日化灌装线的瓶身导向工位，这类结构可以带动导向头沿着弯弧路径避让进料工位，完成瓶身的顺畅导正；在小型液压管路的换向调节段，球头端可沿着弯管内壁轨迹滑动，调整流体通断的行程位置，相比传统的直线配合结构，能适配非直线的空间运动需求，减少额外的转接零件数量。设计阶段首先确定了运动轨迹的曲率边界，弯管段的弯曲半径取管径的2.2倍，避免球头滑动时出现曲率突变导致的运动干涉，球头的外径与弯管的内壁间隙控制在0.12mm，既保证滑动时的顺畅度，又不会因为间隙过大出现径向窜动。弯管的整体长度根据常见设备的安装空间设定为120mm，两端的接口处做了1mm的倒角处理，方便与外部管路或安装支架对接，安装时仅需要固定弯管的两端法兰位，不需要额外增加辅助支撑，球头端预留了M4的螺纹孔，可直接连接外部的执行拨杆或导向触头。结构设计上采用了等径弯管作为路径载体，内壁做了模拟抛光的表面处理，降低球头滑动时的摩擦阻力，球头内部做了轻量化的空腔处理，在保证结构强度的前提下降低运动件的整体重量，减少滑动时的惯性冲击。装配约束层面通过路径配合将球头的中心点与弯管的中心轨迹线完全重合，同时限制球头的径向转动自由度，仅保留沿轨迹方向的滑动自由度，运动过程中球头始终与弯管内壁保持均匀接触，不会出现脱离轨迹的情况。在实际选型适配时，可根据设备的运动行程需求调整弯管的弯曲角度与整体长度，球头的连接螺纹也可根据实际负载更换为更大规格，适配不同的执行端负载要求，这类结构相比多关节连杆的轨迹机构，零件数量更少，装配难度更低，后期维护仅需要定期清理弯管内壁的杂物，保证滑动面的清洁即可，不需要频繁更换易损件。
