工业在线检测质谱仪结构设计方案

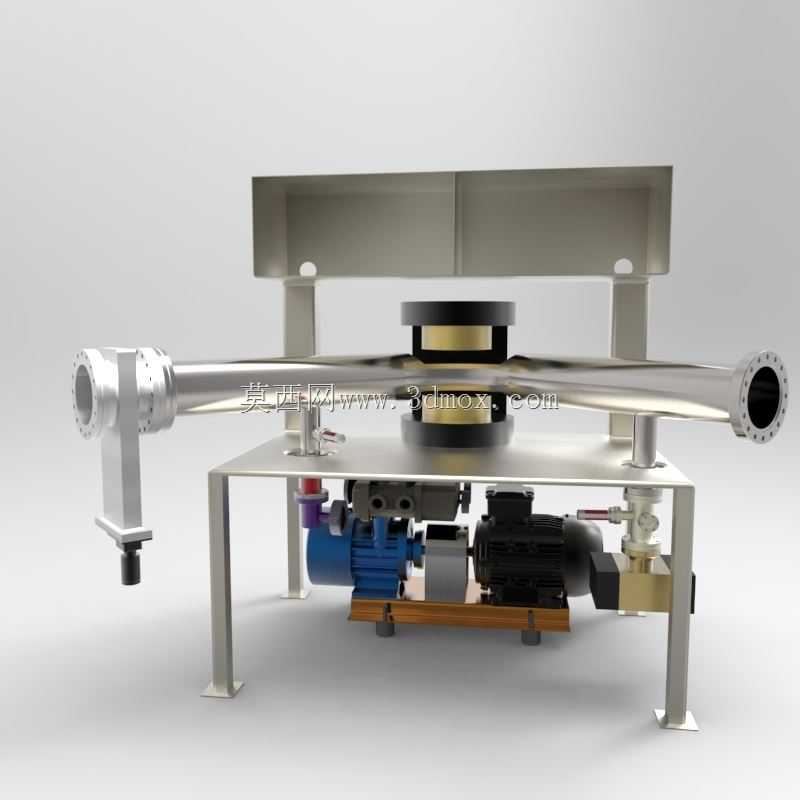

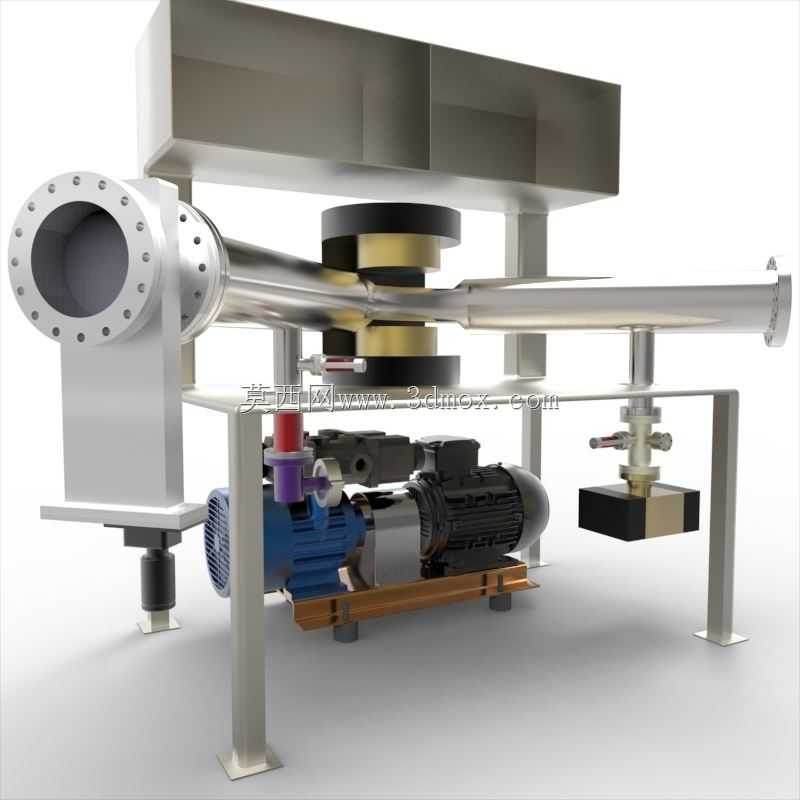

该质谱仪结构主要面向流程工业在线成分检测、实验室精密分析场景设计，可覆盖化工生产过程物料组分实时监测、环境污染物溯源分析、材料成分表征等实际使用需求，核心功能是将待测样品离子化后，按照质荷比差异完成分离与定量检测，输出精准的组分浓度数据。设计阶段优先考虑真空系统的布局合理性，将前级涡旋泵、分子泵集成在设备底部机架区域，缩短真空管路长度，降低流导损失，同时通过减震脚垫将泵组与主框架做隔振处理，避免泵组运行振动传递至离子传输、质量分析器核心区域，影响检测分辨率。离子传输通路采用大口径法兰接口作为进样端，法兰端面预留标准密封槽，可适配不同规格的进样管路，满足气态、气溶胶态样品的直接进样需求，传输腔内部设置多级差分抽气结构，逐级降低腔体内压力，保证质量分析器区域维持高真空工作环境。机架采用方管焊接式框架结构，底部预留可调式支撑脚，可适应不平整的安装地面，设备整体安装边界控制在长1.8米、宽1.2米、高1.6米范围内，侧面预留检修门位置，日常维护时可直接拆卸侧面板完成泵组滤芯更换、离子源清洁等操作，无需拆解主体框架。上部的质量分析器模块采用独立吊装结构固定在框架顶部横梁，与下部泵组区域做物理隔断，减少热传导与振动干扰，模块外部设置金属屏蔽罩，既可以隔绝外界电磁干扰对检测信号的影响，也能避免人员误触高压部件。气路控制模块集成在框架中部侧方位置，所有气路接头采用面密封形式，降低漏气风险，电磁阀、压力传感器等元件采用模块化安装方式，故障时可快速单独更换，无需拆解整个气路总成。设计过程中对所有运动部件、高压部件均做了安全防护设计，外露的传动部位设置防护罩，高压接线端做绝缘包裹，满足工业现场使用的安全规范要求，同时整体结构做了配重平衡计算，避免设备运行过程中出现重心偏移问题。
