Solidworks圆形网纹滚花调节旋钮结构

这类带网纹滚花的圆形手拧旋钮，在工业设备的手动调节场景中应用极广，小到实验室仪器的参数微调旋钮、工装夹具的锁紧旋钮，大到通用机床的进给调节手轮、液压阀组的压力调节端帽，都能见到这类结构的身影。不同于带手柄的手轮，这类无柄圆形滚花件不需要额外的操作空间，仅靠手指捏持就能完成转动调节，适合安装在设备面板、狭窄操作位的调节点位，不会因为突出的手柄剐蹭操作人员，也能避免设备运行过程中手柄被异物勾挂引发误操作。

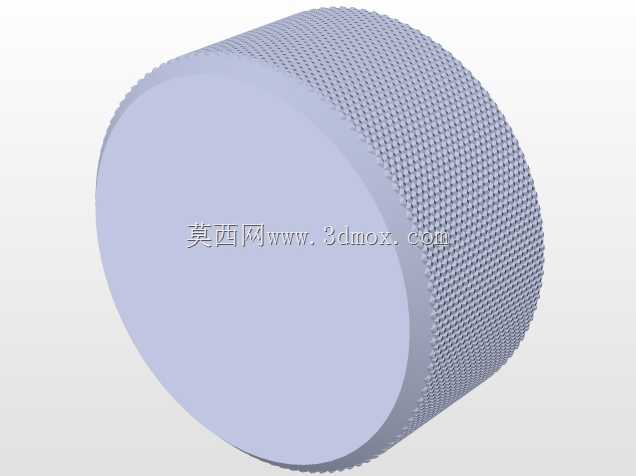

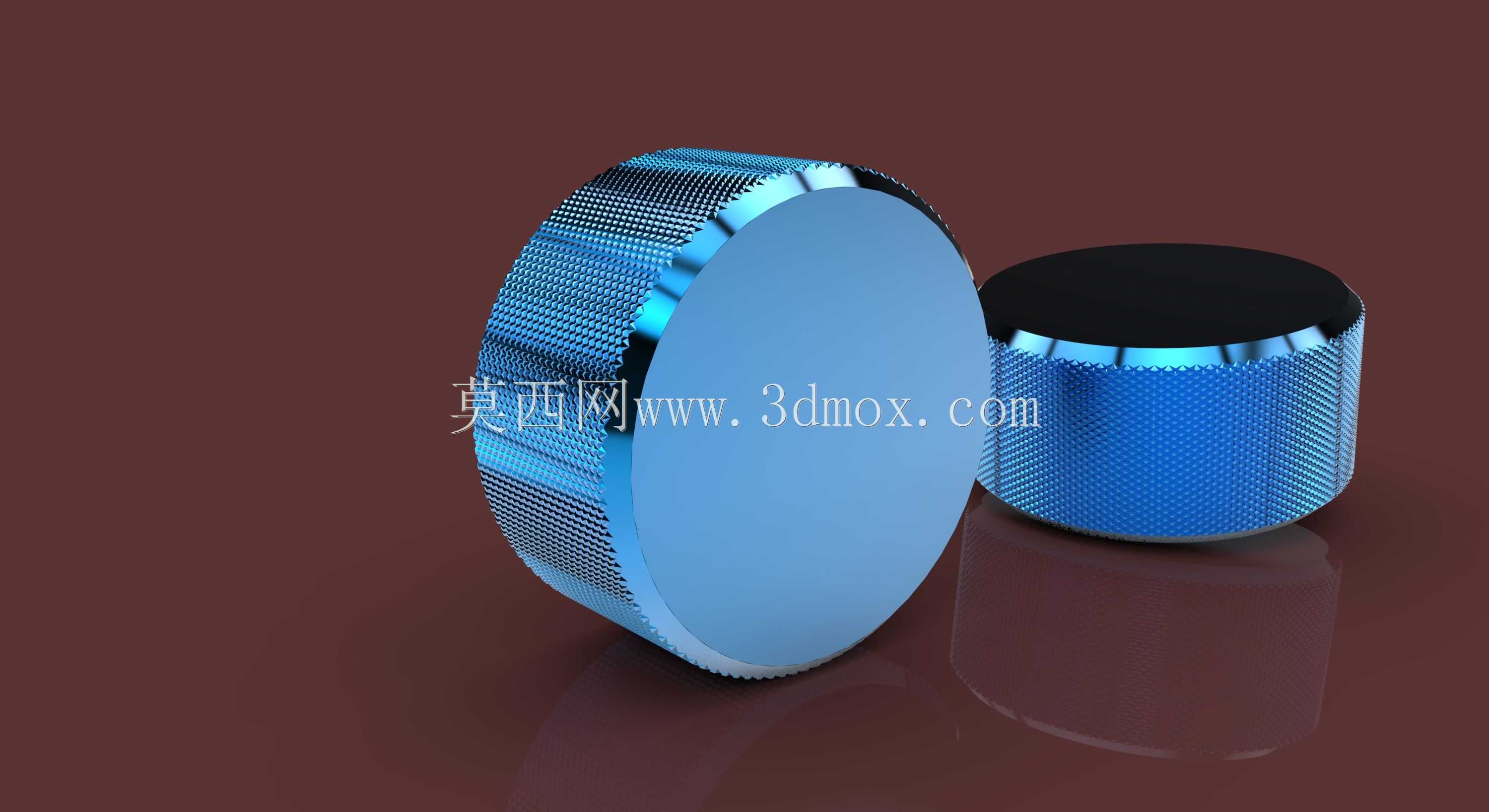

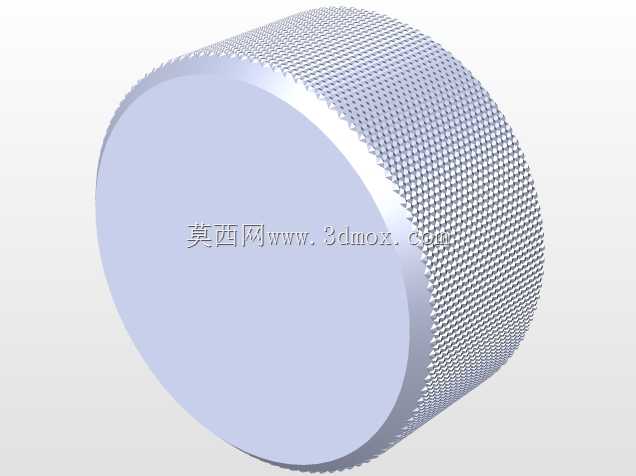

设计这类零件的时候，首先要考虑的是捏持摩擦力，滚花的纹路参数不能随意设定，网纹的节距、滚花深度要和零件的外径匹配，直径偏小的旋钮如果用过大的滚花节距，手指捏持的时候会有明显的硌手感，长时间操作容易造成操作人员指尖不适，而直径偏大的调节件如果滚花纹路过浅、节距过密，手上沾有少量切削液或者油污的时候很容易打滑，根本达不到防滑的设计初衷。这次的圆形滚花件采用直纹加网纹的组合滚花结构，圆柱侧面的滚花覆盖整个捏持区域，边缘做了小尺寸的倒角过渡，既避免了锐边割手，也不会因为倒角过大减少有效滚花接触面积。

从安装边界来看，这类滚花旋钮的端面通常会做沉孔或者内螺纹结构，用来和调节螺杆、阀杆做配合，安装的时候要注意旋钮的外径不能超出安装面板的预留开孔范围，转动过程中不能和周边的其他按钮、指示灯产生干涉。零件的厚度尺寸要匹配手指捏持的接触宽度，过薄的旋钮捏持的时候受力面积太小，转动发力不方便，过厚则会增加不必要的材料成本，还会占用过多的安装纵深空间。端面的平整区域可以预留激光打标位，用来标注调节方向、刻度区间，方便操作人员识别调节幅度。

建模过程中滚花特征的处理要兼顾显示效果和文件轻量化，不需要把每一条滚花纹路都做完全的实体切除，尤其是用于装配演示的三维模型，过重的滚花特征会拖慢整个装配体的运行速度，合理采用阵列特征搭配纹理映射，既能还原滚花的外观质感，也能保证模型在装配环境下的运行流畅度。零件的材质通常选用铝合金或者碳钢做表面氧化、镀镍处理，既保证足够的结构强度，也能提升表面的耐磨性能，长期频繁拧动也不会出现滚花磨损打滑的问题，部分需要绝缘的使用场景也会采用电木或者工程塑料注塑成型，这时候滚花结构直接在模具上做出，不需要后续的滚花加工工序。
