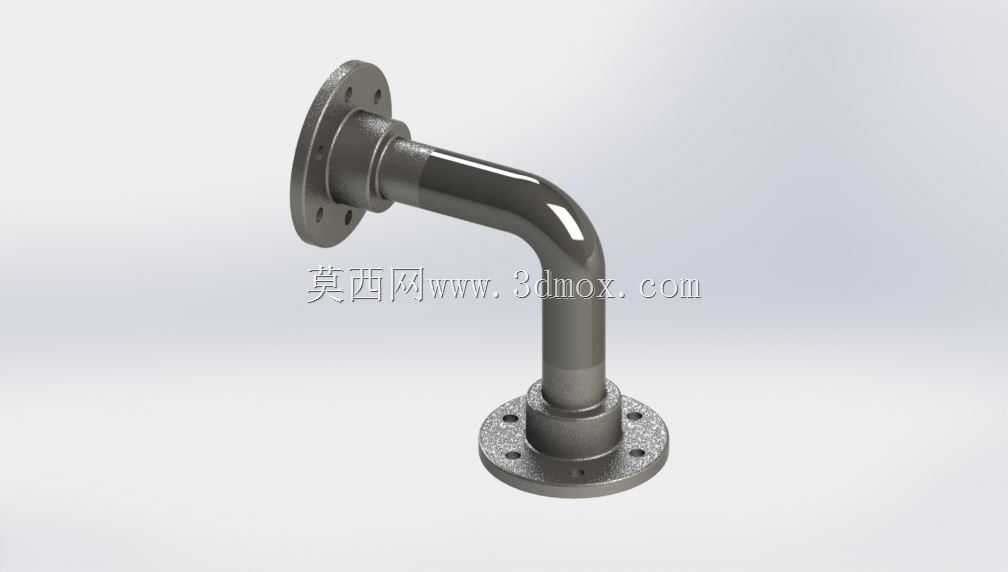

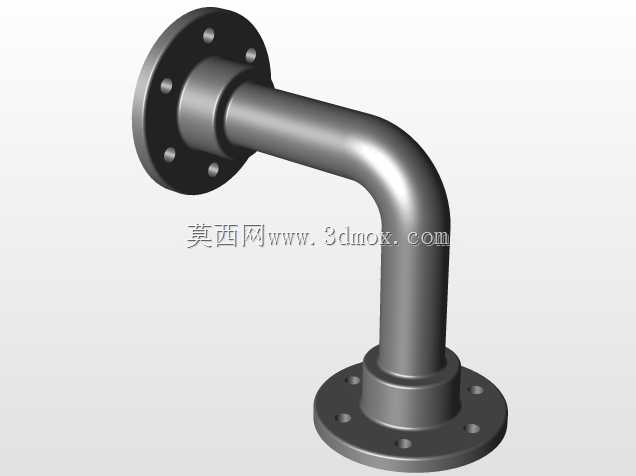

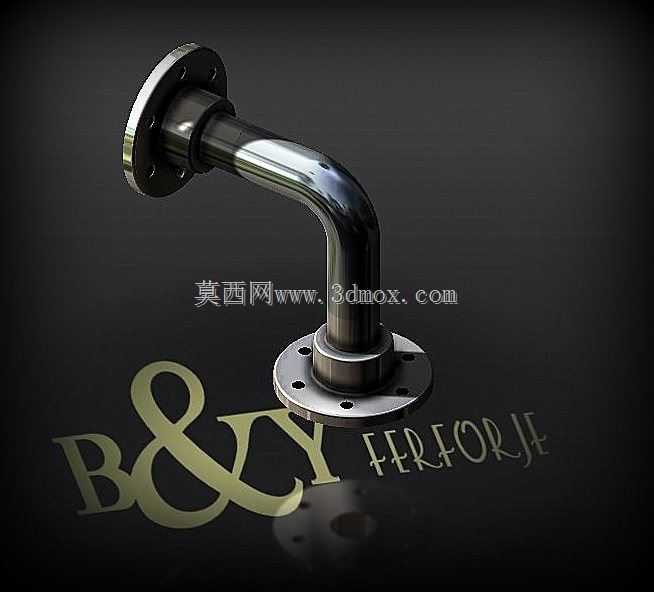

90度长半径法兰连接弯头管路构件

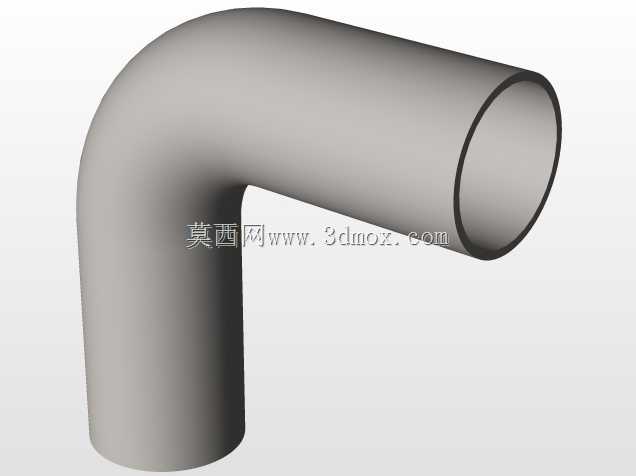

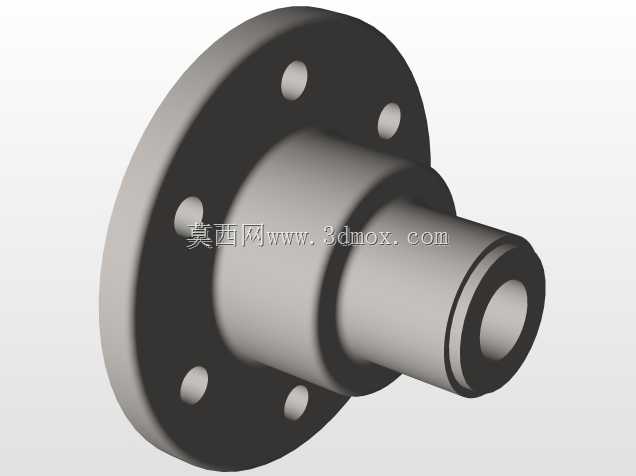

在工业流体输送系统的管路布设场景中，转向连接是管路排布无法避开的结构需求，90度长半径法兰弯头是这类场景中应用频次极高的转向连接件，多用于需要平缓改变流体流向、降低管路局部阻力的管路段落。这类弯头的两端采用标准法兰盘作为连接接口，法兰盘上预设均匀分布的螺栓通孔，安装时可通过螺栓紧固件与同规格的管路法兰、设备接口法兰实现刚性密封连接，无需额外焊接加工，既方便现场快速装配，也便于后期管路维护时的拆卸更换。长半径的弯曲结构设计，是区别于短半径弯头的核心特征，其弯曲半径通常为管路通径的1.5倍，流体在流经弯管段时的流向过渡更为平缓，能够有效降低流体在转向处的局部压力损失，减少紊流、气蚀现象的产生，对于输送含固体颗粒的浆体、高粘度流体或是对压力波动敏感的工艺管路，这种结构能大幅降低管路运行时的振动与冲蚀磨损，延长管路整体的使用寿命。从结构设计层面来看，该弯头的弯管段采用等通径的圆滑过渡曲面，管壁厚度均匀一致，两端法兰盘的密封面加工精度满足管路密封的公差要求，法兰盘与弯管段的衔接位置做了圆弧过渡处理，避免应力集中导致的结构失效，能够适配常规压力等级的工业管路工况。在实际安装边界上，需要提前核算弯头的轴向与径向安装尺寸，预留足够的螺栓操作空间，法兰对接时需保证两端法兰的同轴度偏差在允许范围内，搭配对应压力等级的密封垫片，按照对角顺序分次拧紧螺栓，保证密封面受力均匀，避免出现渗漏问题。这类弯头广泛应用在化工流体输送、市政给排水、暖通空调循环管路、工业设备液压管路等多个场景中，是管路系统转向排布时的核心基础构件，建模时严格遵循法兰连接尺寸与弯管曲率的工程规范，能够直接用于管路排布的干涉校验、装配模拟以及后续的工程出图工作。
