手动棘轮式金属板材剪切装置结构

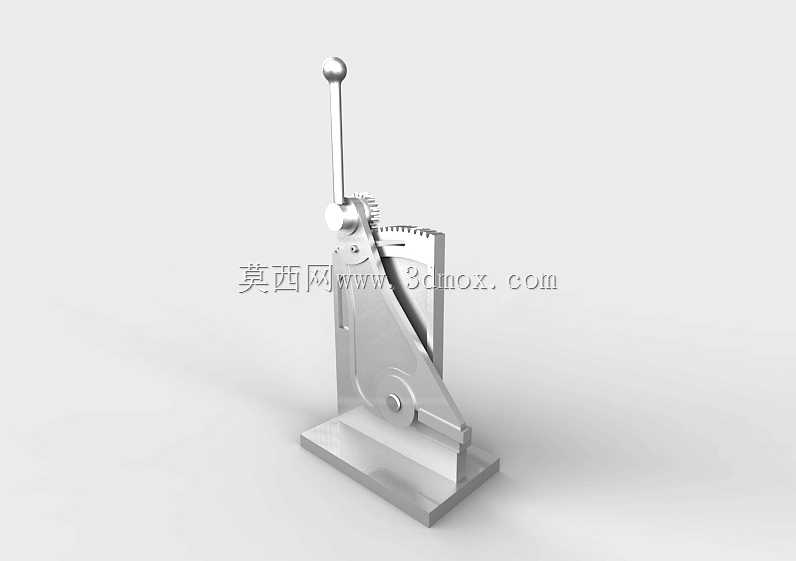

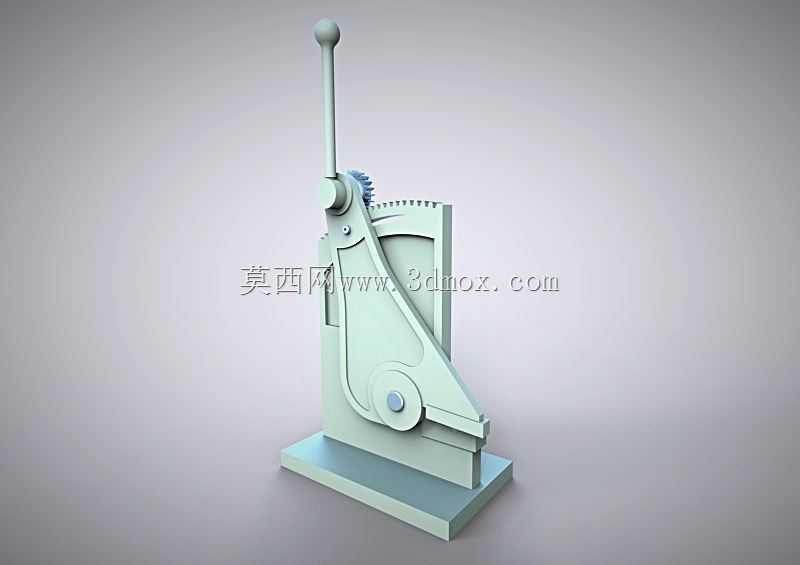

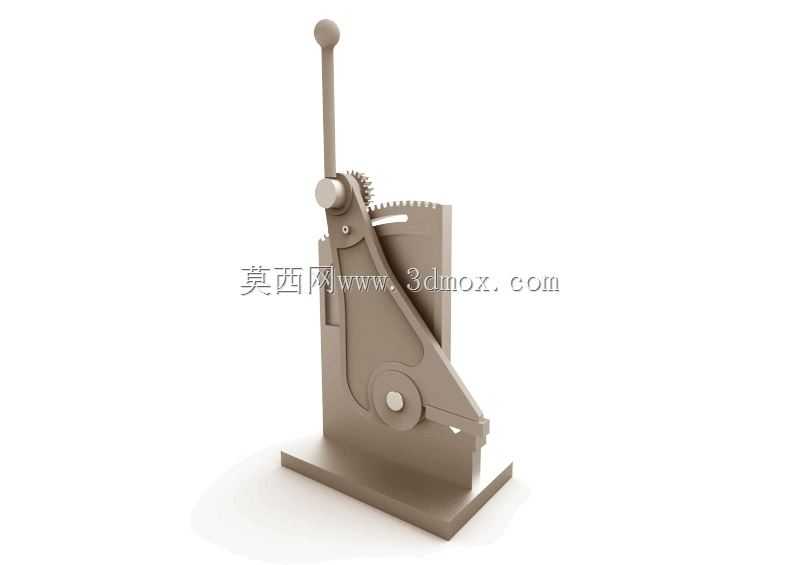

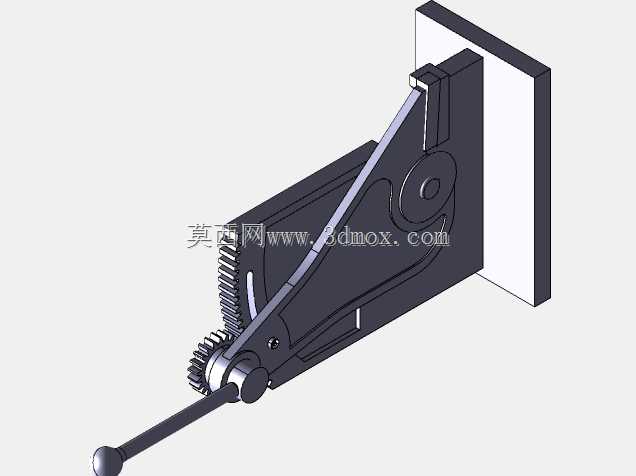

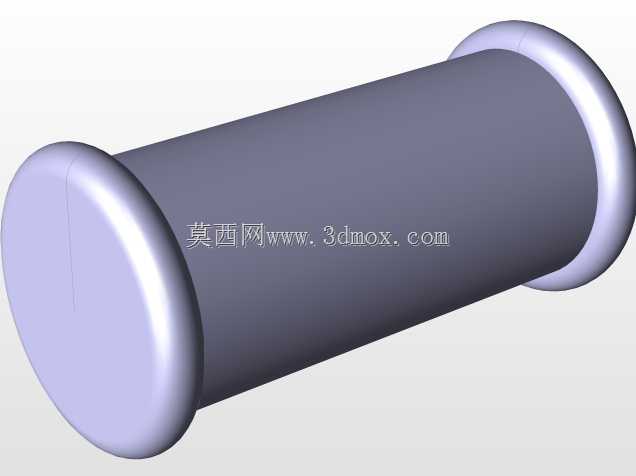

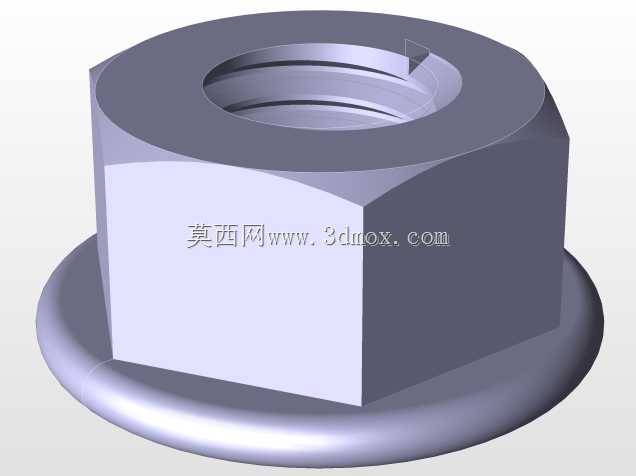

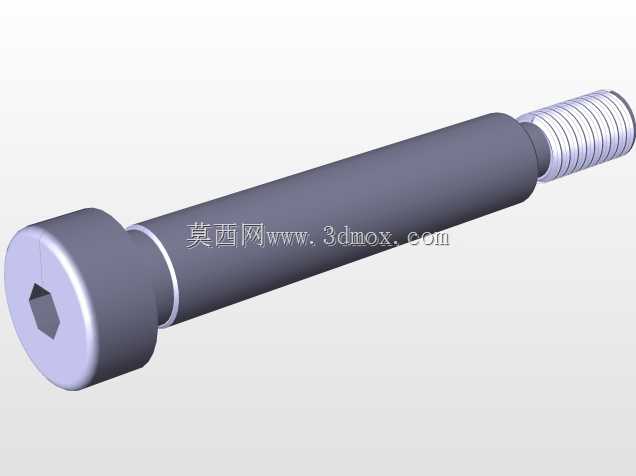

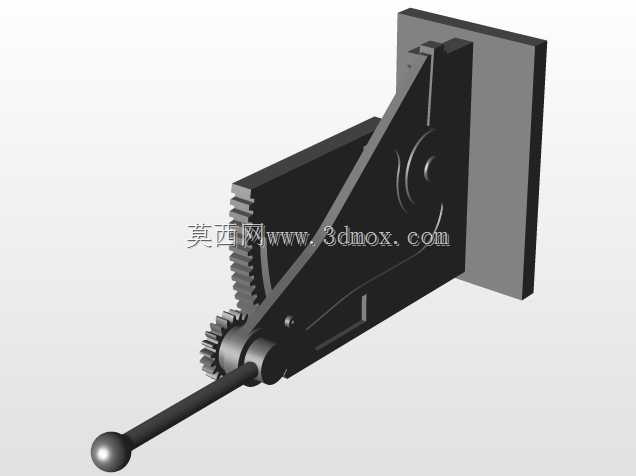

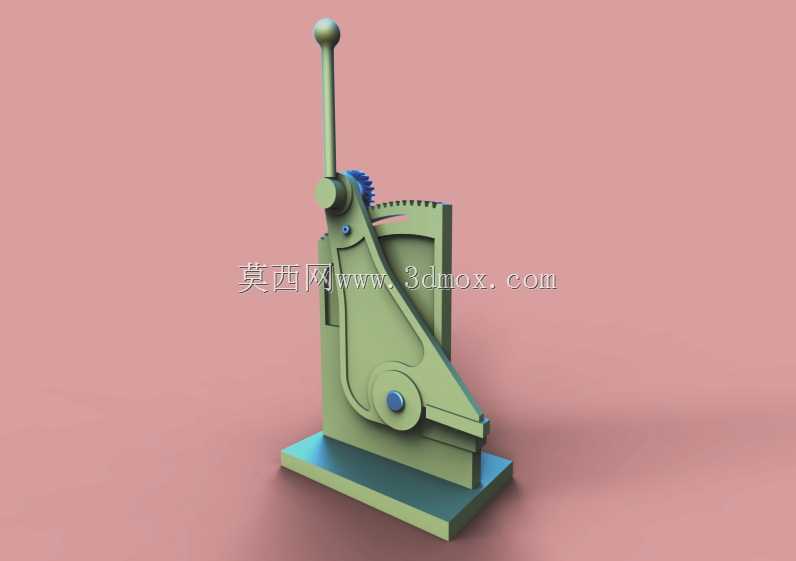

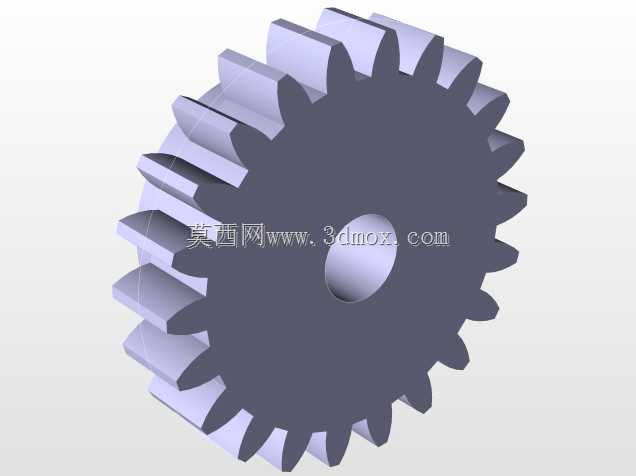

这款手动剪切装置主要面向小型钣金加工点位、五金维修工位、实训教学场景设计，区别于大型液压剪板机的占地与动力要求，无需外接电源气源即可完成薄金属板材的定长剪切作业，在无供电的野外维修、零散件小批量加工场景下适配性极强。整套机构采用立式底座安装结构，方形安装底座预留四个螺栓固定孔位，可直接固定在木质或钢制工作台面，安装后整机重心落在底座中心区域，操作时不会出现侧翻晃动，整机操作高度适配成年人站立作业的手肘高度，长时间操作不易产生肢体疲劳。核心剪切执行端采用斜口剪刃设计，相比平口剪刃剪切时所需的操作力降低近四成，剪刃配合间隙控制在0.05mm以内，剪切1.5mm以下冷轧钢板、0.8mm以下铝板时切口无明显毛刺，不需要二次修磨处理。进给机构采用棘轮棘爪结构，操作杆向上抬起时棘爪推动齿条带动上刀架定量进给，下压操作杆时棘爪自动锁止防止刀架回退，每一次操作行程对应的进给量固定，可通过调整棘爪啮合位置微调单次进给的剪切深度，适配不同厚度板材的剪切需求。机身侧板采用加厚钢板折弯焊接成型，所有铰接销轴都做了淬火处理，表面硬度达到HRC45以上，长期铰接转动不会出现销轴磨损松旷的问题，刀架与机身之间设置有导向滑槽，限制刀架仅能沿垂直方向进给，避免剪切过程中刀架偏移导致剪刃崩口。操作杆顶端设置有球形握把，握持时受力均匀，操作杆长度经过力臂优化，成年人施加正常握力即可完成满行程剪切，不需要借助身体重量下压。剪刃后侧设置有可调节的定位挡板，松开挡板紧固螺丝即可调整定位挡板到剪刃的距离，快速实现定长板材的批量剪切，挡板上刻有长度刻度，调整尺寸时可直接读取数值，不需要额外借助量具测量。整套机构没有复杂的电控或液压元件，日常维护仅需定期在铰接点、棘轮齿面涂抹润滑脂，剪刃磨损后可松开紧固螺丝快速更换，不需要拆解整机结构，维修门槛极低，适合小型加工点位作为常备钣金加工工具使用，也可作为机械基础教学中棘轮机构、杠杆省力结构的演示教具，帮助学习者直观理解手动剪切设备的力传递与结构设计逻辑。
