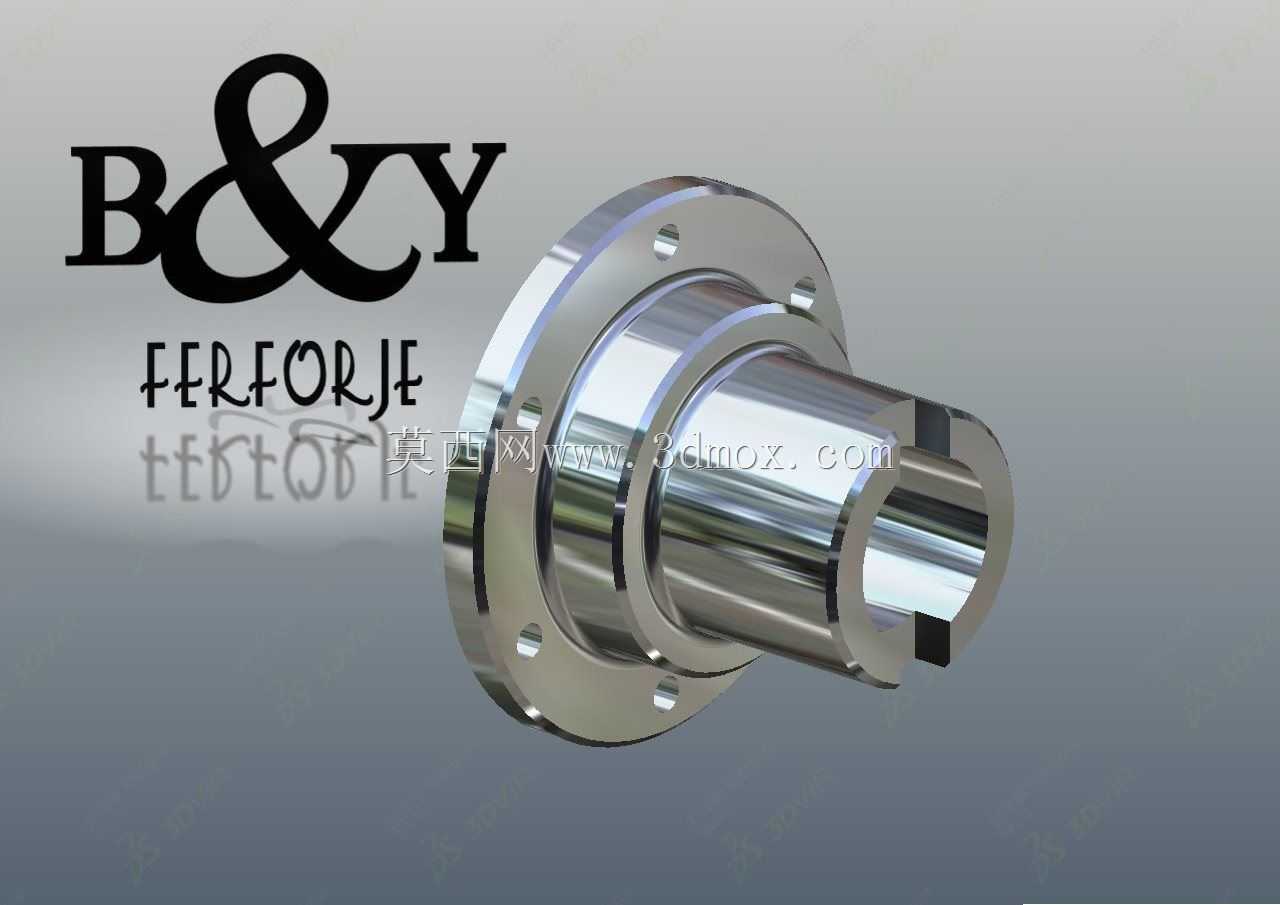

凸肩带键槽联轴节法兰结构设计

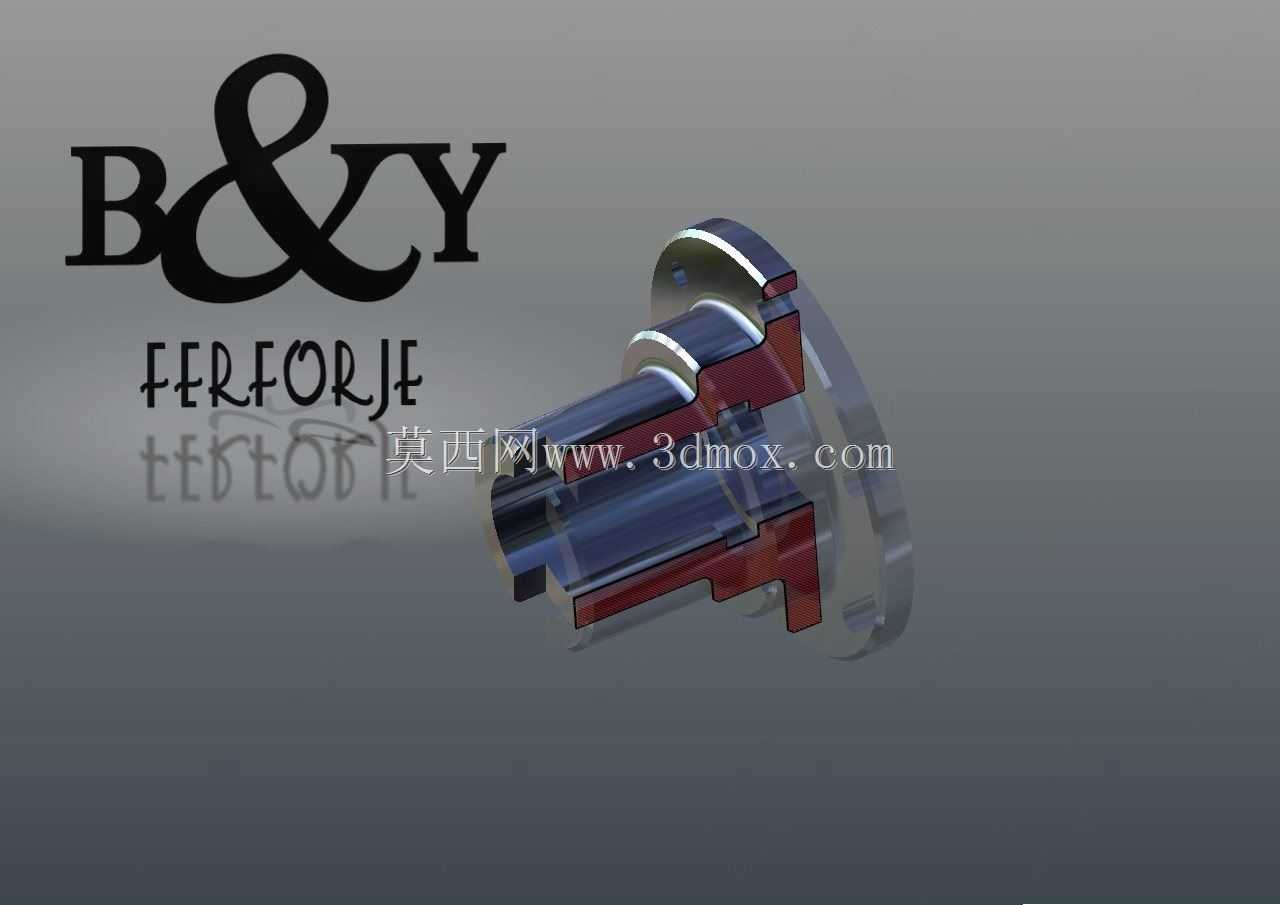

这类带凸肩的联轴节法兰，主要用在中小功率传动的轴系对接场景，常见于轻工输送设备、小型机床进给单元、非标自动化传动工位的两轴衔接位置，核心作用是实现两根传动轴的刚性同轴连接，传递额定扭矩的同时，保证轴系的同轴度公差，避免传动过程中出现偏摆、振动异常的问题。从结构设计逻辑来看，法兰盘端面上均匀分布的通孔是用于穿装锁紧螺栓，安装时需要和配对法兰的螺栓孔完全对中，凸台部分的外径是和配对法兰的止口做间隙配合，配合公差一般选H7/h6，装配时靠止口定位来抵消螺栓安装带来的位置偏差，保证两轴的同轴度控制在0.02mm以内，减少传动过程中的附加径向载荷。带键槽的轴孔部分是和主动/从动轴配合，键槽选用普通平键的标准槽型，装配时靠平键传递扭矩，避免法兰和轴之间出现相对转动，轴孔的长度设计需要匹配对应轴径的插入深度，既要保证键的接触长度满足扭矩传递的剪切强度要求，也要避免轴孔过长导致装配时轴端顶死、无法贴合止口端面的问题。从安装边界来看，法兰盘的外径尺寸决定了螺栓分布圆的直径，选型时需要核对安装空间的径向尺寸，避免法兰盘和周边的护罩、机架结构出现干涉；凸台的轴向伸出长度需要和配对法兰的止口深度匹配，保证两个法兰端面贴合时，止口完全嵌入，不会出现轴向间隙；轴孔的键槽位置需要和轴上的键槽对齐，装配前需要清理键槽内的毛刺，避免键装配时出现卡滞，螺栓锁紧时需要按照对角顺序分次拧紧，保证法兰端面受力均匀，避免端面压紧力不均导致传动时出现端面跳动。这类法兰的材质一般选用45号钢调质处理，表面做防锈氧化处理，对于有腐蚀环境的使用场景，也可以选用不锈钢材质加工，加工时需要保证法兰端面和轴孔的垂直度公差，止口外圆和轴孔的同轴度公差，这些形位公差直接影响轴系传动的平稳性，如果公差超差，会导致传动过程中轴承承受额外的交变载荷，缩短轴承和密封件的使用寿命。在三维建模过程中，这类零件需要重点还原螺栓孔的分布角度、键槽的截面尺寸、止口的配合尺寸，建模时可以先绘制法兰盘的截面轮廓，通过旋转特征生成主体结构，再拉伸切除生成螺栓孔、键槽结构，最后对锐边做倒钝处理，还原实际加工的工艺细节，方便后续做装配干涉检查、工程图导出的时候直接调用尺寸参数，不需要二次核对结构细节。
