通用进排气变径连接法兰结构设计

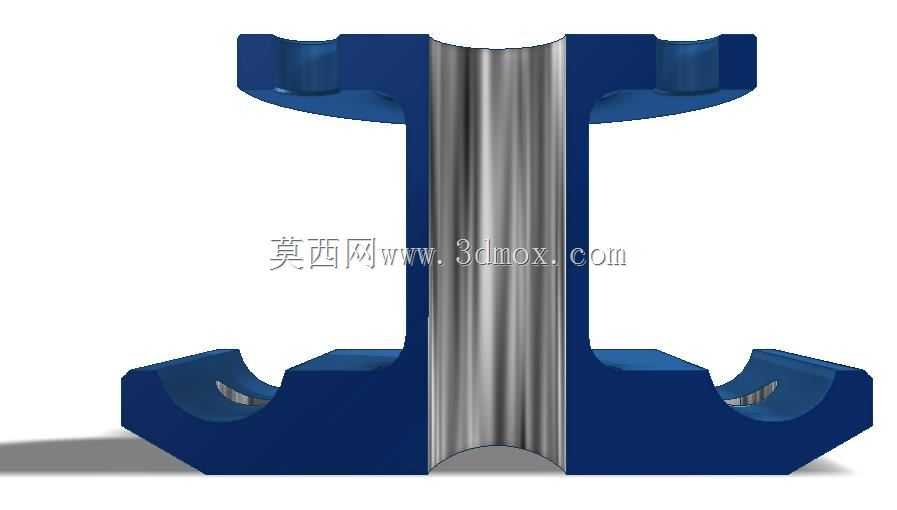

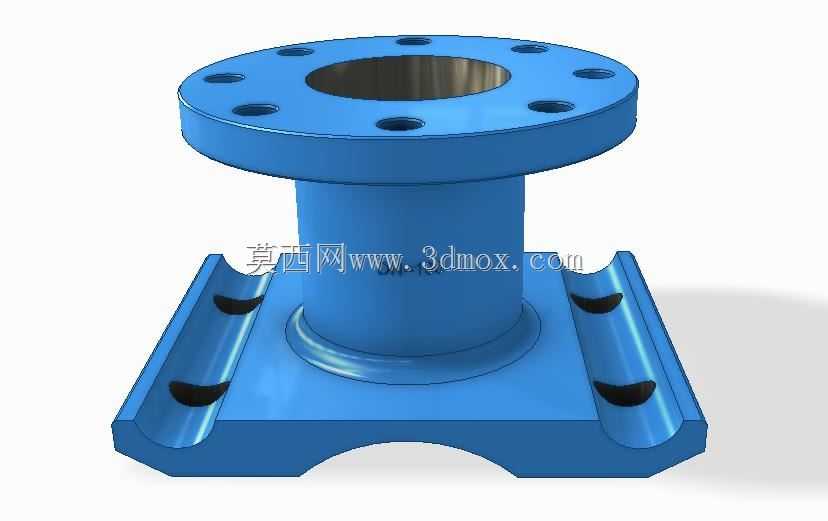

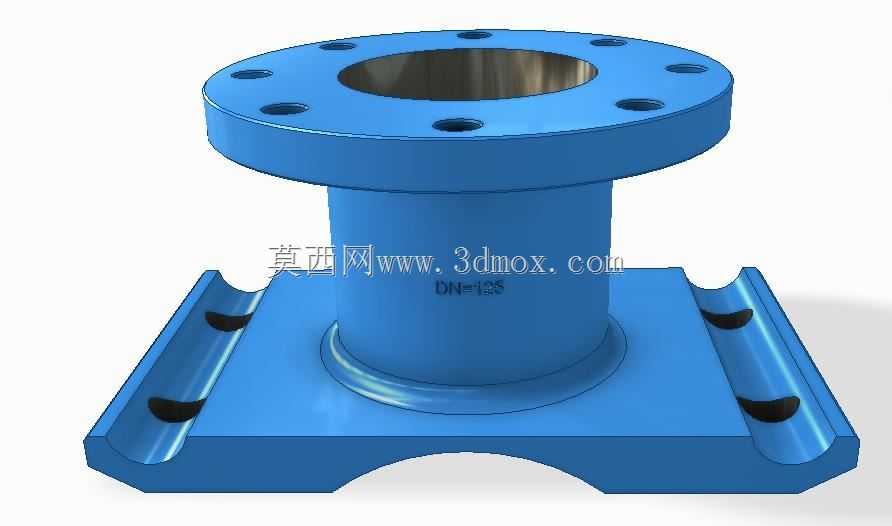

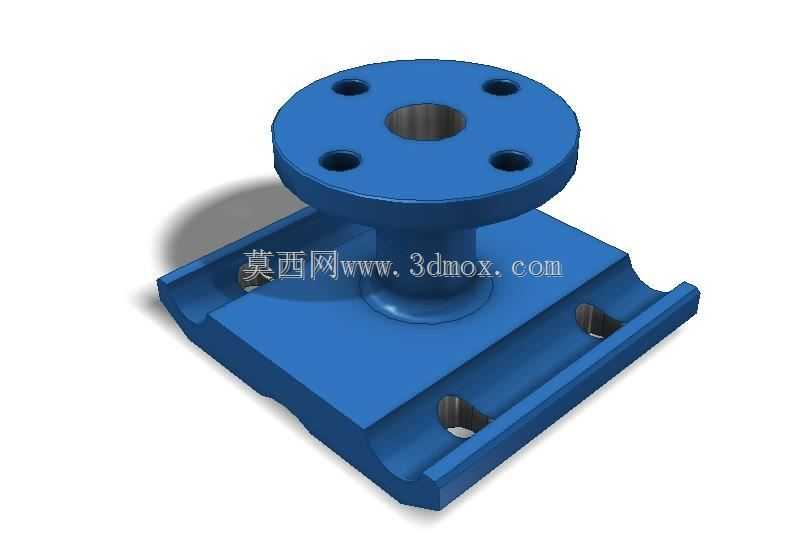

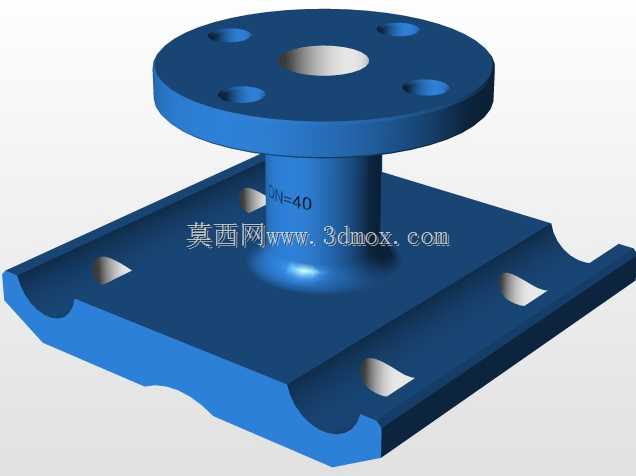

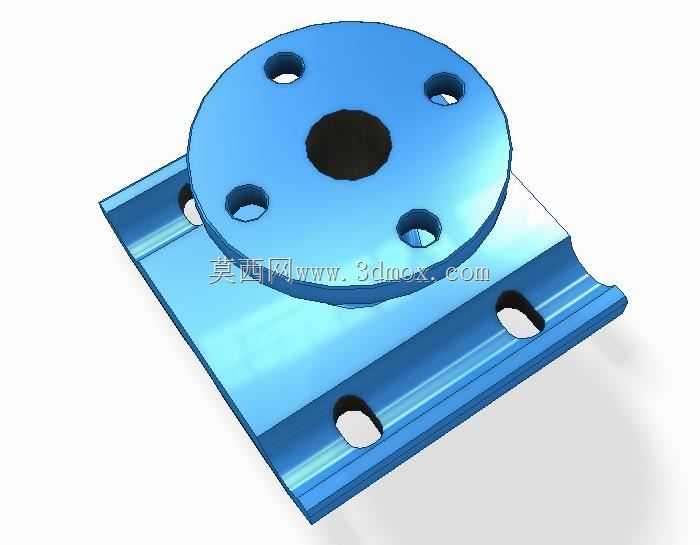

这类带底部安装支座的进排气法兰，主要应用在液压站管路布设、中小型工业设备气路连接、车间压缩空气分支管路改造场景中，区别于常规对夹式平焊法兰，它自带一体式安装固定底座，不需要额外焊接安装支架，能直接卡在预设的安装梁或者管架上，大幅减少现场安装的焊接工作量，也避免了现场焊接带来的法兰变形、密封面错位问题。从结构设计逻辑来看，上部法兰盘采用标准螺栓孔布局，均布的通孔能匹配同通径的常规法兰密封连接，密封面为突面结构，适配常规非金属平垫片或者金属缠绕垫片，满足中低压工况下的气、液介质密封需求；中间的筒身部分做了变径过渡，下部支座设计了弧形卡槽，能直接卡在圆形安装梁上，支座两侧预留的螺栓过孔可以配合U型螺栓完成快速固定，不需要在安装梁上打孔，适配现场不同的安装位置调整需求。设计时特意将法兰盘与筒身、安装支座做了一体化建模，过渡位置做了圆角应力释放处理，避免管路振动带来的应力集中开裂问题，法兰盘的螺栓孔位置做了沉孔适配，能让螺栓头完全沉入，不会突出法兰面影响外部管路或者护罩的安装。尺寸边界上，法兰盘外径根据通径匹配对应标准的连接尺寸，螺栓孔中心圆直径严格遵循通用管路连接规范，筒身高度根据常规安装空间做了优化，既保证足够的操作空间来拧紧法兰螺栓，又不会因为筒身过长增加管路流阻；下部支座的弧形卡槽半径适配常用的安装圆管规格，支座宽度控制在合理范围，不会占用过多管架安装空间，两侧的固定孔位间距匹配标准U型螺栓的安装尺寸，现场安装时不需要额外加工配件。这类法兰在实际使用中，主要承担管路变径连接、设备进排气口转接、管路末端固定的作用，尤其适合设备改造项目中，原有安装位置没有预设法兰固定点的场景，一体式的结构也减少了装配环节的累计误差，密封面的平面度在建模阶段就做了公差预留，加工时能直接保证密封要求，不需要二次车削密封面。建模过程中对法兰的受力路径做了模拟优化，介质压力产生的轴向力会通过筒身均匀传递到下部支座，不会在法兰盘与筒身的连接位置产生应力集中，支座的弧形接触面做了贴合度优化，固定后不会出现局部应力过大压伤安装梁的问题，同时也能更好地吸收管路运行过程中产生的振动，降低法兰连接位置的松动概率。
