一战英军100号火炮撞击引信结构

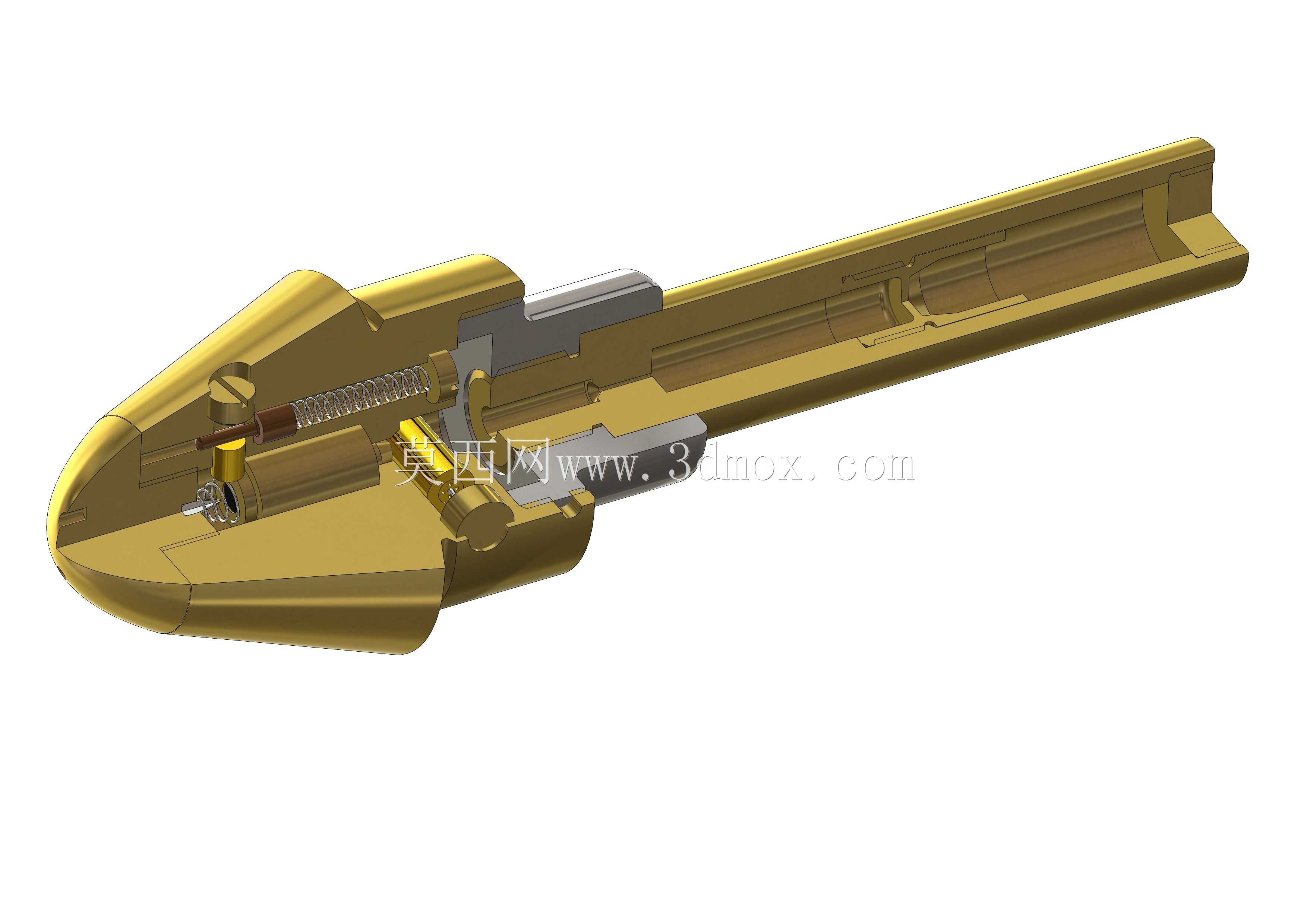

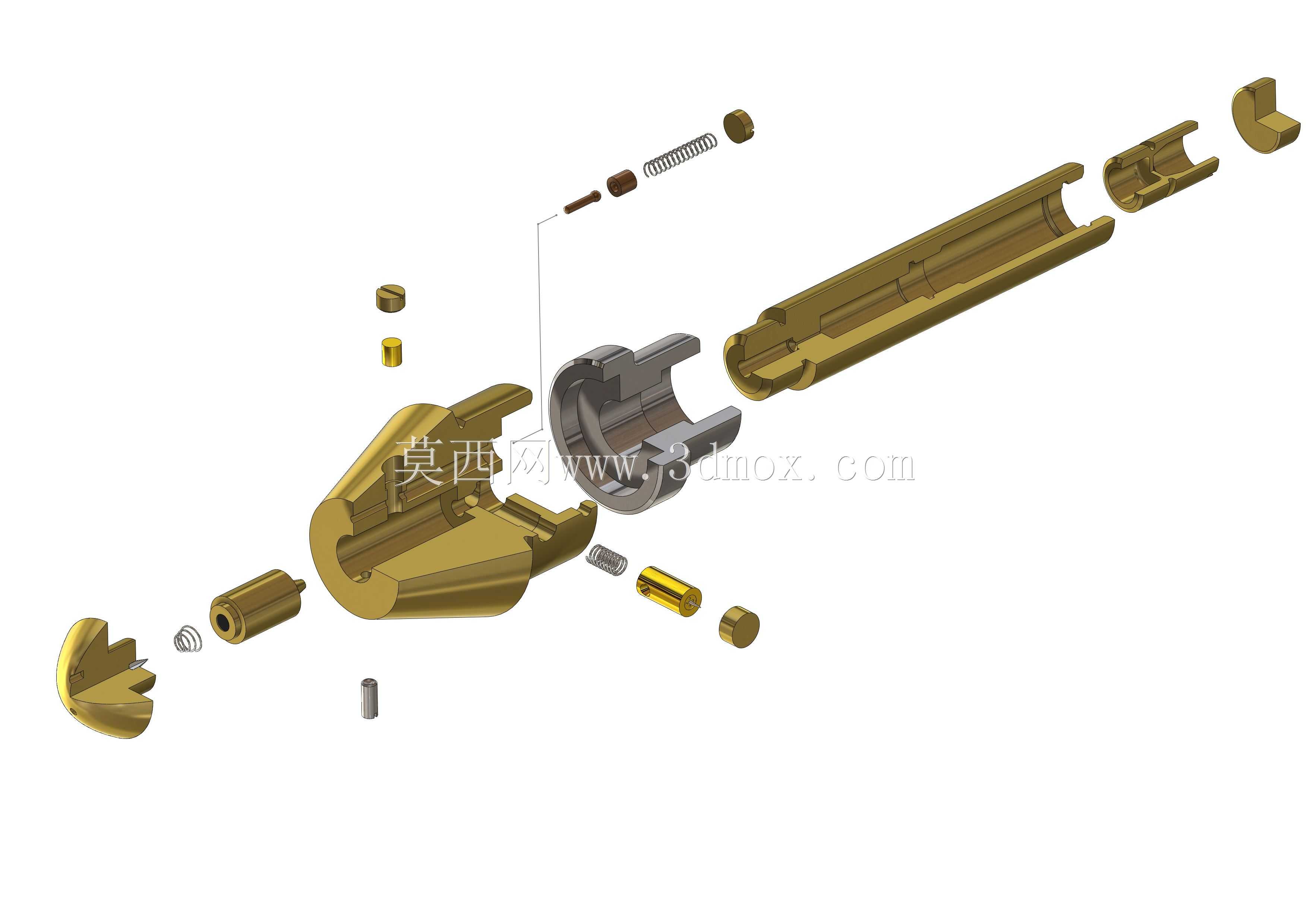

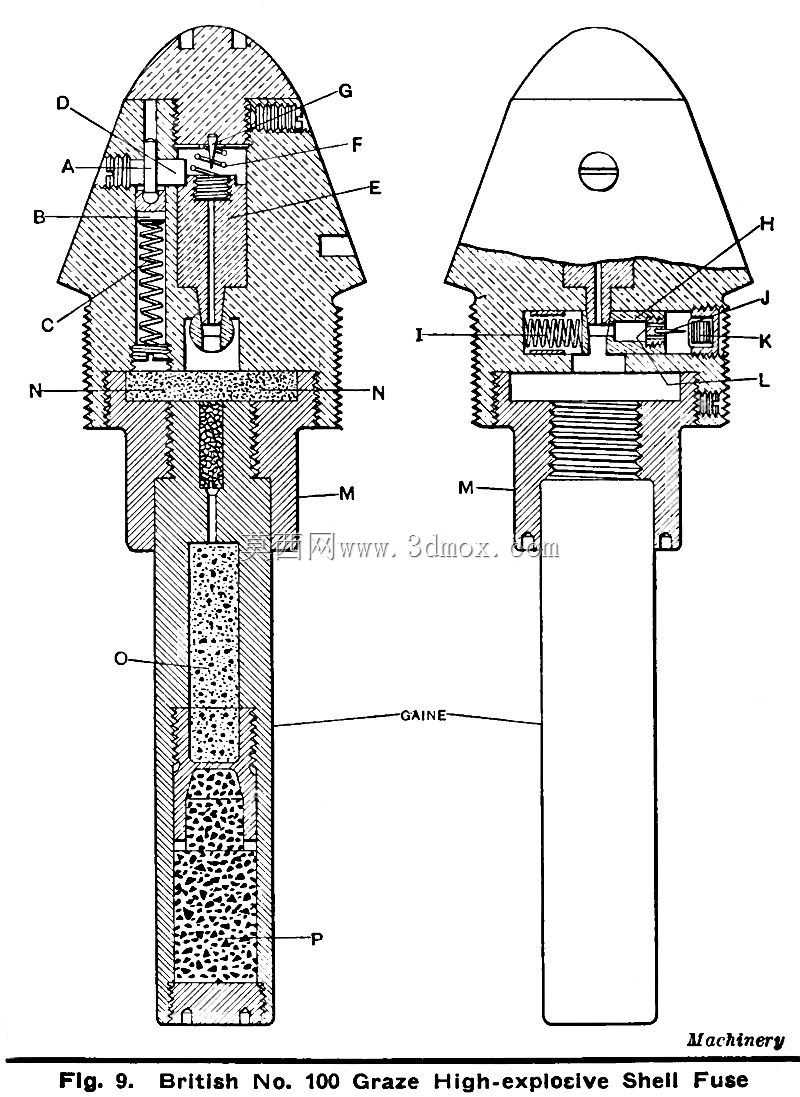

这款引信属于早期火炮弹药的触发起爆核心部件，主要适配手榴弹、野战炮榴弹、大口径榴炮弹等多类弹药，在弹药撞击目标瞬间完成起爆触发，是早期身管武器弹药系统中决定毁伤效能的关键组成部分。从结构设计来看，该引信采用经典的针刺发火撞击式结构，整体为流线型尖锥头部加圆柱段的外形，头部锥面设计适配弹药飞行过程中的气动减阻需求，圆柱段外壁设置有与药室连接的定位结构，安装时可直接旋入弹体头部的引信安装位，安装边界与对应弹体的引信螺纹孔完全匹配，无需额外调整适配。内部结构包含击针、击针簧、火帽、延期传火序列等核心组件，平时勤务状态下击针被保险结构锁定，不会因日常运输、装填过程中的磕碰发生误触发，当弹药发射出膛后，保险机构在惯性力作用下解除锁定，击针处于待发状态，撞击目标时头部受冲击力压缩击针簧，击针刺穿火帽完成发火，火焰经传火通道引燃弹体内装药，实现弹药起爆。在实际战场应用场景中，这类引信的结构可靠性直接决定弹药的作战效能，设计过程中需要平衡触发灵敏度与勤务安全性两个核心指标：灵敏度过高会导致弹药在接触软目标、甚至飞行过程中遇气流扰动提前起爆，灵敏度过低则会出现撞击目标后哑火的问题。该引信的内部弹簧刚度、击针突出量、保险销的剪切力参数都经过多轮实弹测试校准，能够适配从单兵手投弹药到中大口径火炮弹药的不同过载使用场景，头部的金属壳体采用黄铜材质加工，既具备足够的结构强度承受发射时的膛内过载，也能在撞击目标时顺利传递冲击力触发内部发火结构。建模过程中完整还原了内部各零件的装配关系，包括击针与击针簧的同轴度配合、火帽座的定位台阶、传火孔的通道路径，以及壳体剖视位置的内部结构展示，能够清晰呈现这类早期机械引信的工作逻辑，对于军工史研究、老式弹药结构复原、机械触发机构原理教学都具备参考价值，结构设计中采用的冗余保险、惯性解锁思路，也能为现代小型触发装置的结构设计提供早期工程方案参考。
