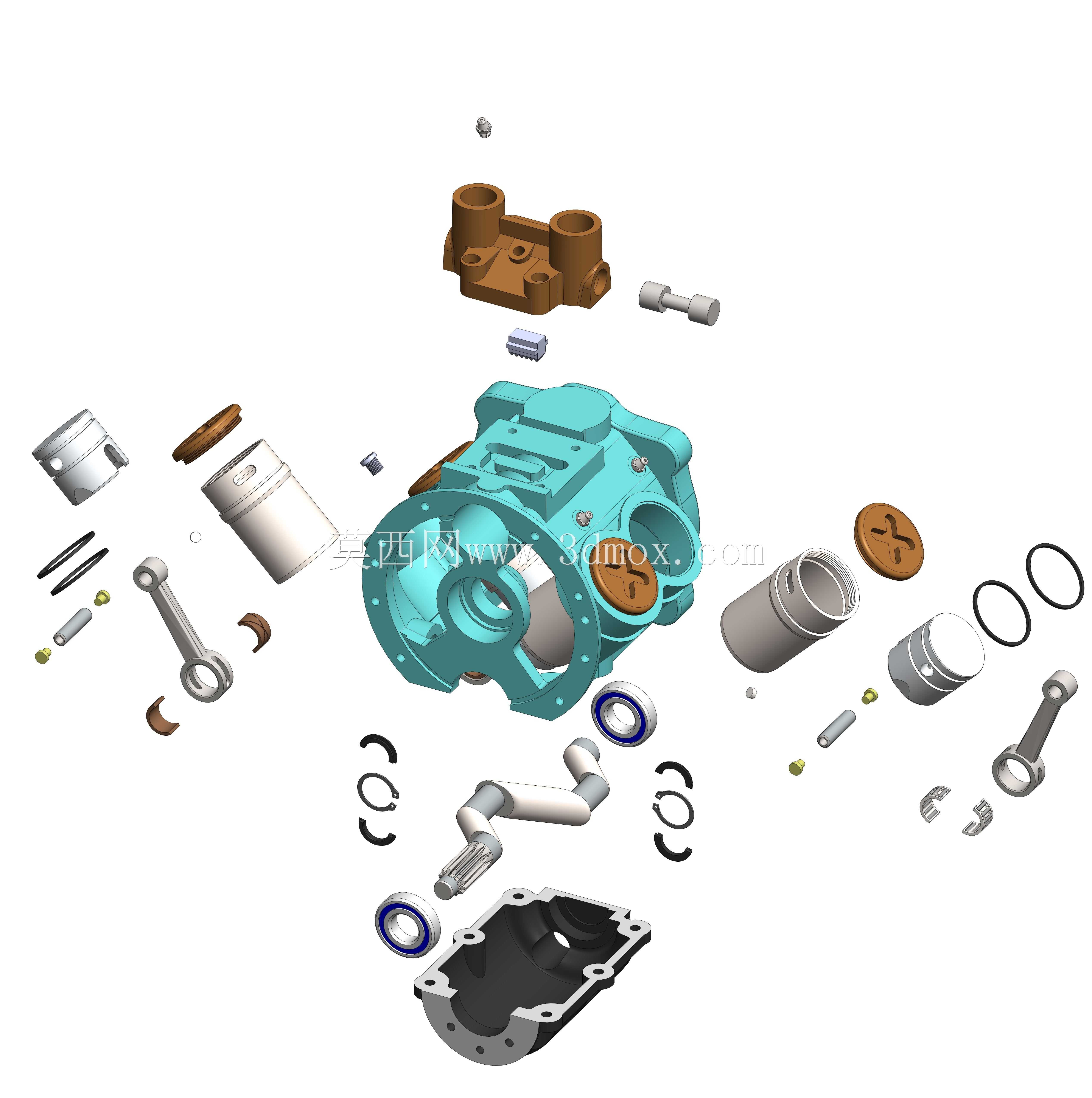

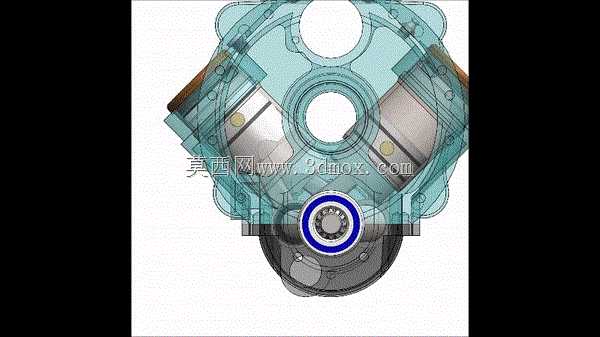

往复式动力核心组件爆炸结构展示

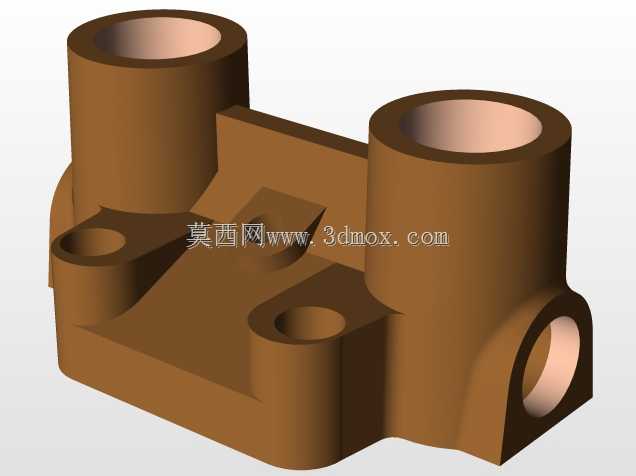

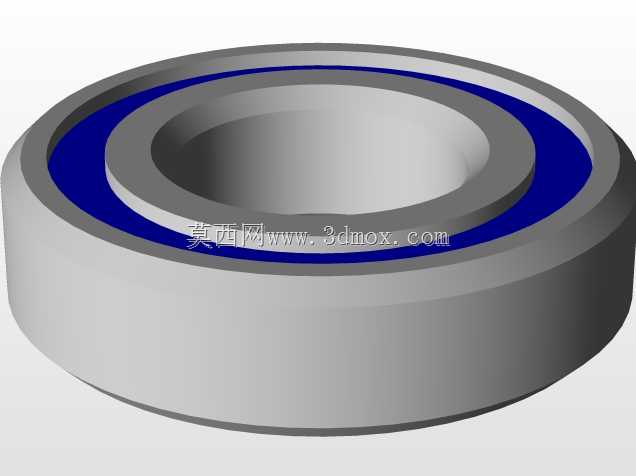

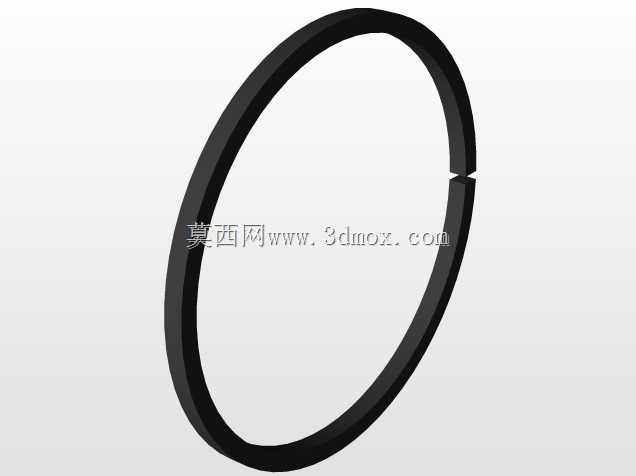

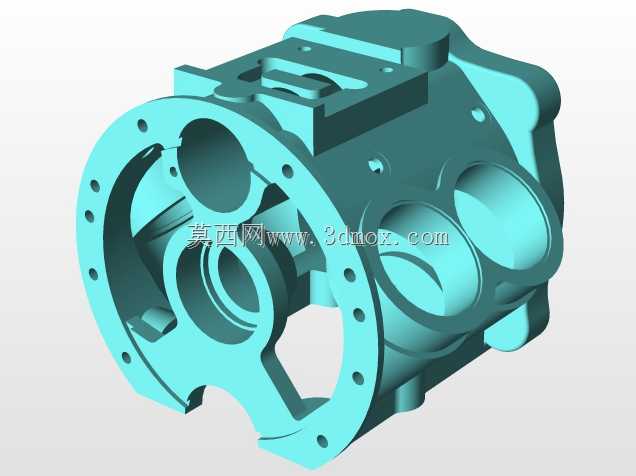

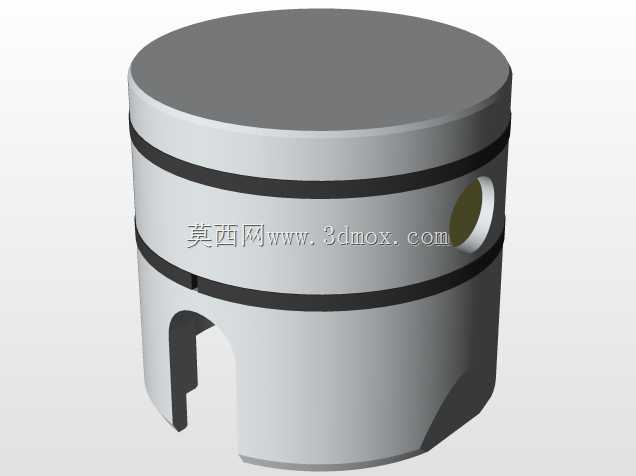

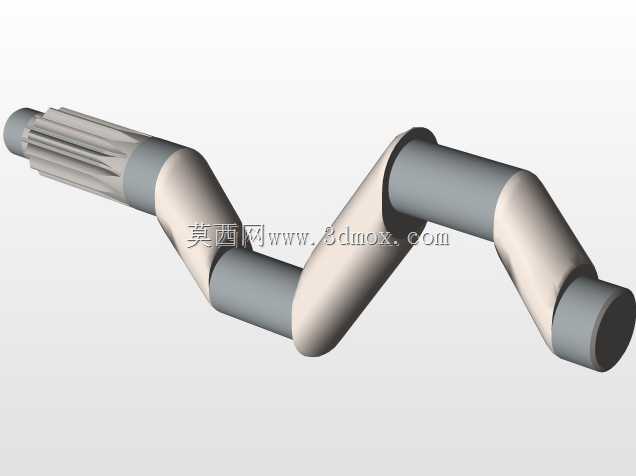

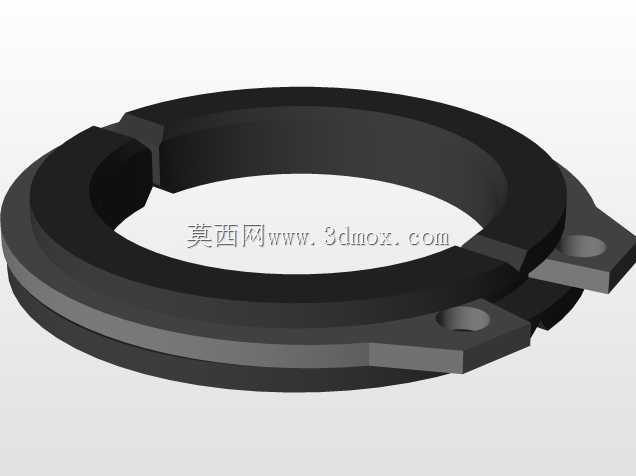

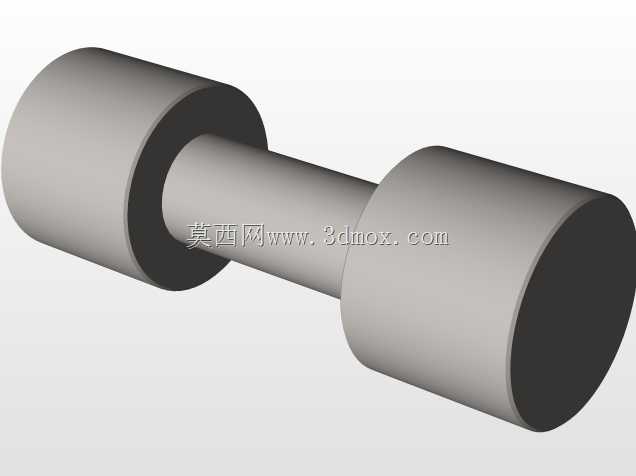

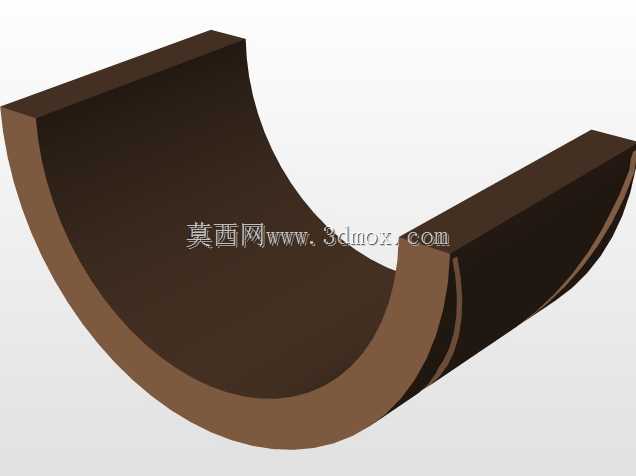

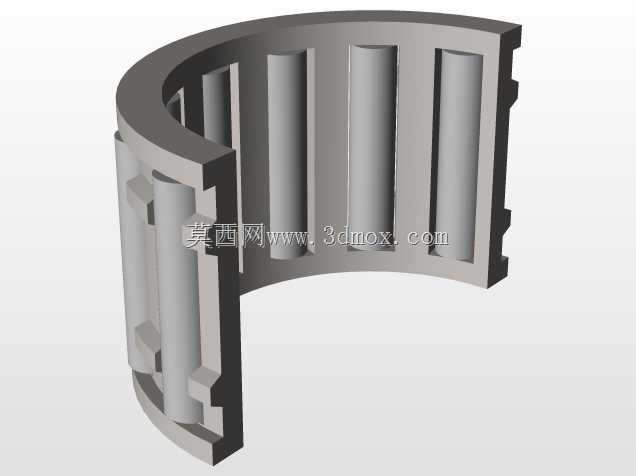

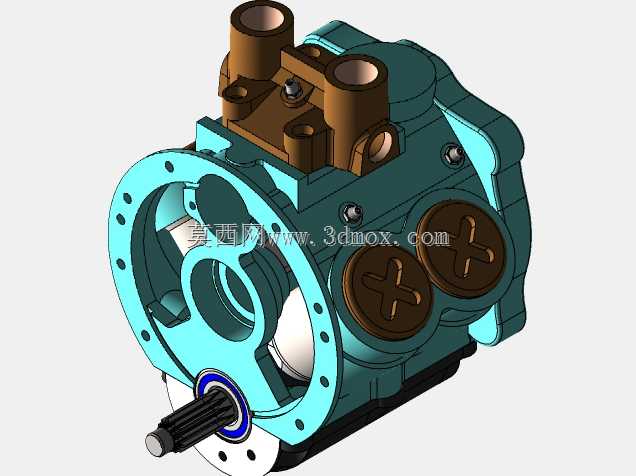

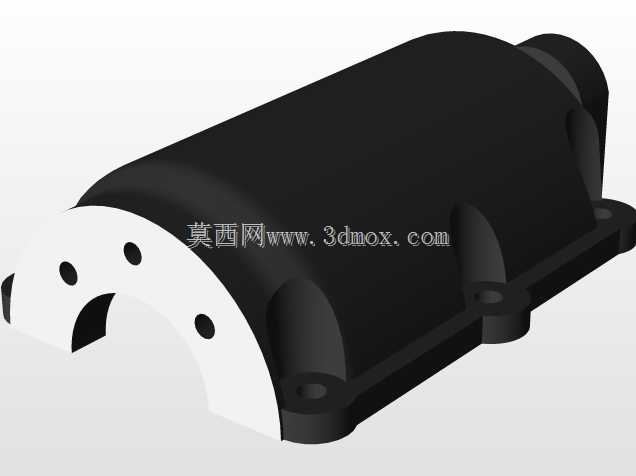

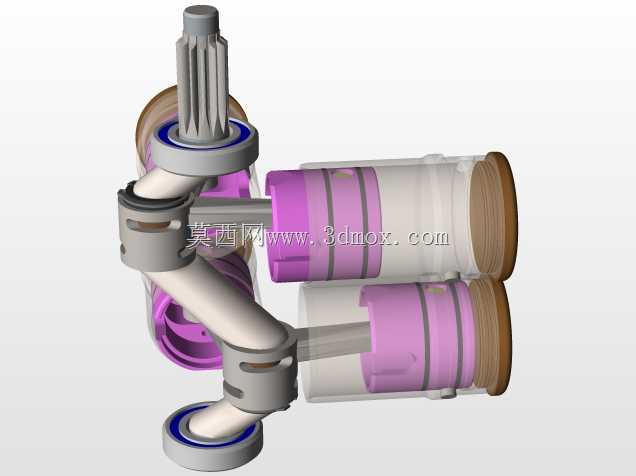

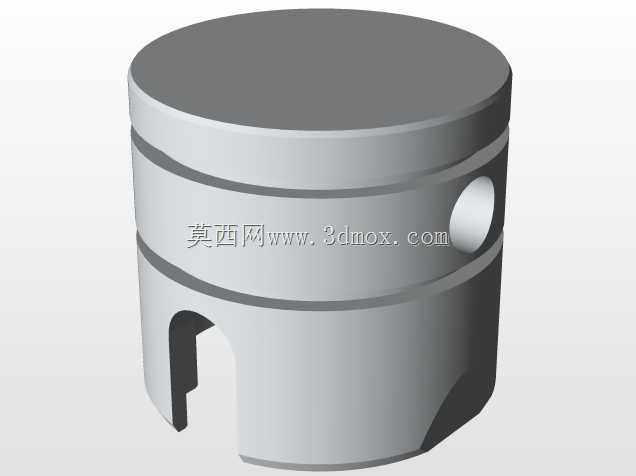

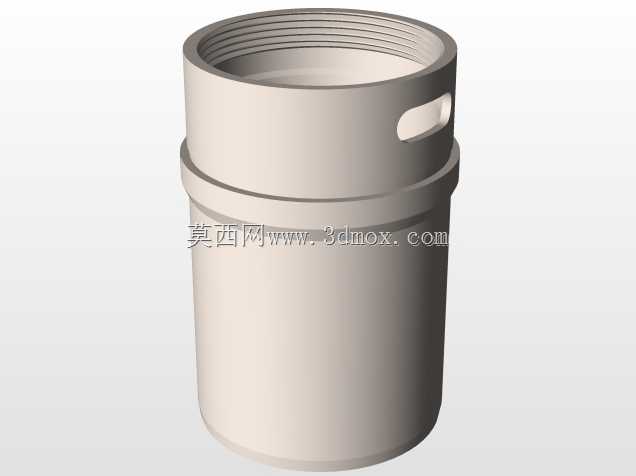

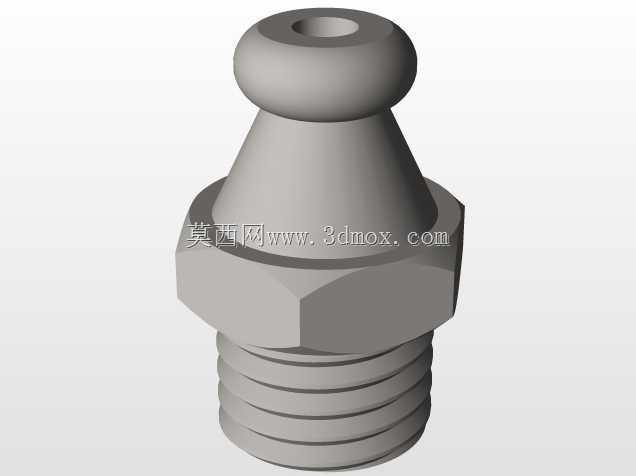

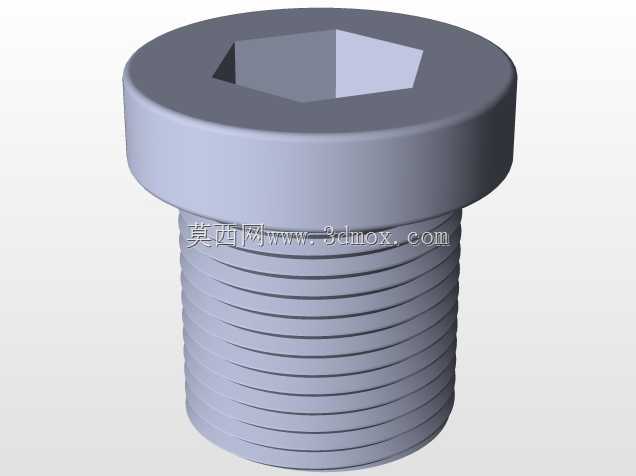

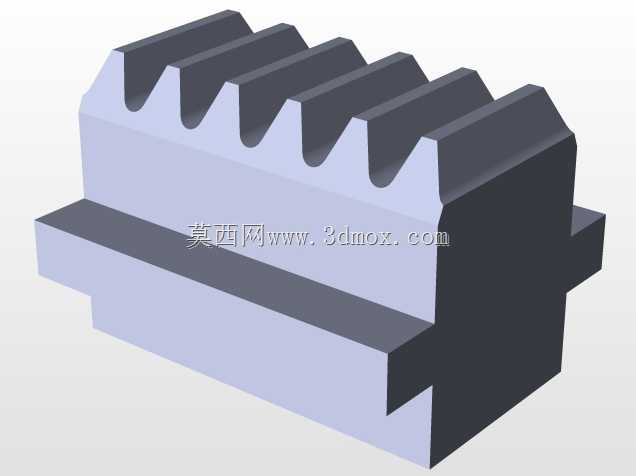

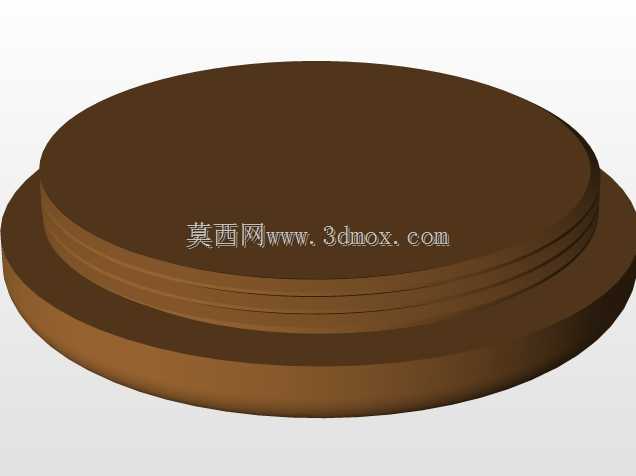

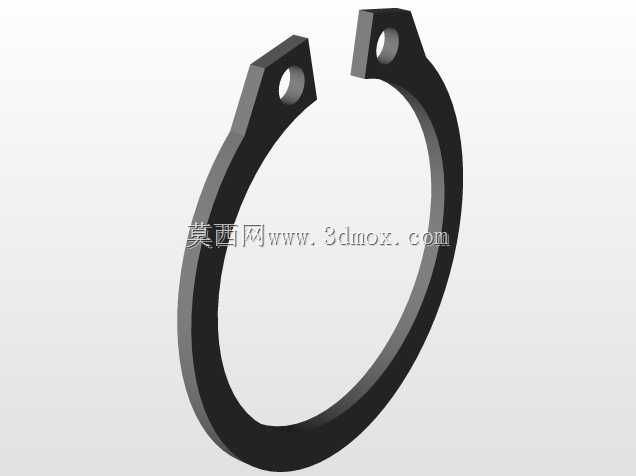

这套拆解展示的动力核心组件，常见于小型通用动力设备、便携发电机组、园林机械动力端的结构设计环节，做三维拆解建模的核心目的，是在样机试制前完成所有配合面的干涉检查，避免开模或机加工阶段出现装配卡滞的问题。从拆解排布的零件能看到，主体缸体采用分体式壳体设计，上下壳体的结合面预留了密封胶槽与螺栓过孔，安装时需保证结合面平面度公差控制在0.02mm以内，防止运行过程中出现腔体漏油、漏气的问题。缸体侧方预留的两个柱状安装接口，分别对应进气通路与排气通路的外接安装位，接口端面做了凸台止口设计，外接管路时无需额外加装定位套就能保证同轴度，降低现场装配的对位难度。核心运动组件里的活塞采用裙部微椭圆型线设计，避免热态运行时活塞膨胀出现拉缸问题，活塞销孔与活塞销的配合选用分组选配的间隙配合，既保证冷态启动无卡滞，也能避免热态下间隙过大产生敲击异响。配套的连杆组件做了大头分体式设计，连杆瓦盖与杆身采用定位套定位，装配时螺栓需按对角顺序分次拧紧，拧紧力矩偏差不能超过设计值的5%，防止连杆运行中出现应力断裂。拆解出来的密封件包含O型圈、轴封、密封垫片三类，分别对应静密封面、旋转轴伸面、壳体结合面的密封需求，不同位置的密封件选用的耐温、耐油材质有明确区分，比如曲轴输出端的轴封采用带防尘唇的氟橡胶材质，能适应腔体内部润滑油浸润同时阻挡外部粉尘进入腔体。两侧的轴承组件选用深沟球轴承，分别支撑曲轴的两个输出轴端，轴承安装位的缸体孔采用H7公差配合，装配时采用热装工艺避免敲击轴承外圈造成滚道损伤。从安装边界来看，整套动力组件的底部安装法兰预留了四个均匀分布的安装孔，孔位中心距适配通用小型动力设备的安装机架尺寸，输出轴端的轴伸长度、键槽尺寸符合通用动力输出的接口标准，可直接对接发电机、泵体等不同负载端，无需额外做转接法兰设计。做这类组件的三维建模时，需要重点核对每个运动零件的行程极限位置，比如活塞运行到上止点时与缸盖的间隙、曲轴配重块旋转时与壳体内壁的间隙，这些间隙值直接影响整机的压缩比与运行安全性，建模阶段就要把公差累积的影响算入间隙校核中，避免实物装配后出现运动干涉。
