纵向耦合摆动力学演示装置结构设计

这套纵向耦合摆结构，核心服务于基础力学演示、物理实验教学场景，也可作为动力学仿真验证的基准参照结构，帮助设计人员直观理解能量在耦合振动系统中的传递规律。从实际用途来看，它既可以作为高校物理实验室的演示教具，让观察者直观看到振动能量在两个摆体间的周期性转移过程，也能作为机械动力学课程中耦合振动章节的具象化参照，帮助学习者理解无阻尼振动系统的运动特性。

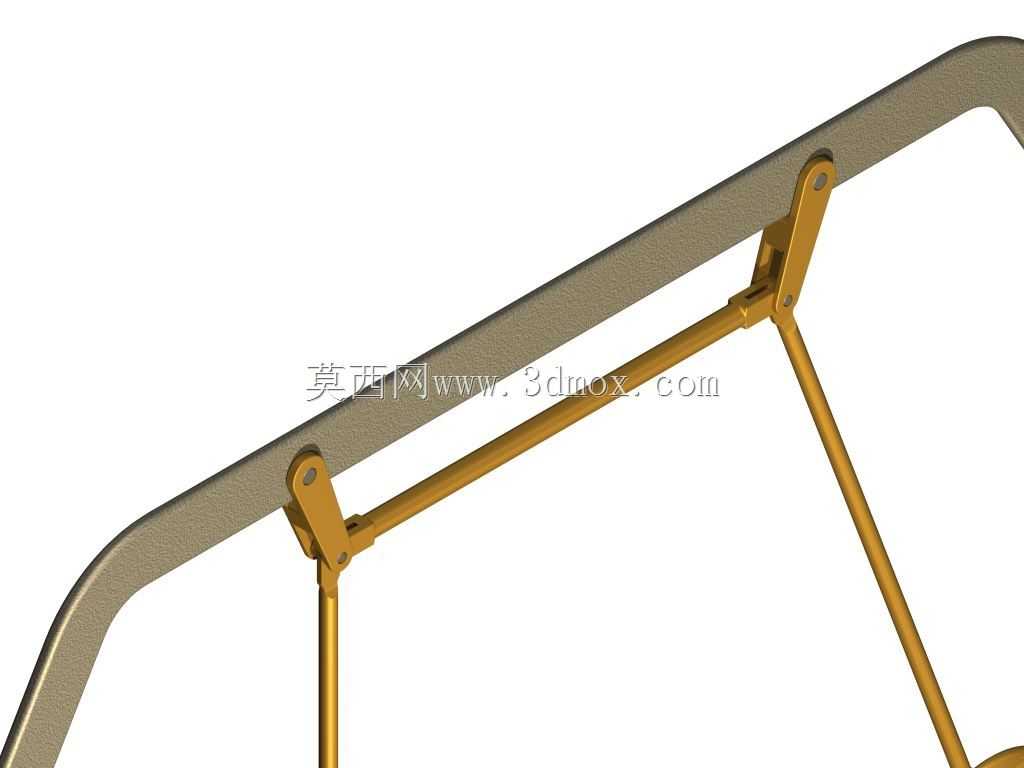

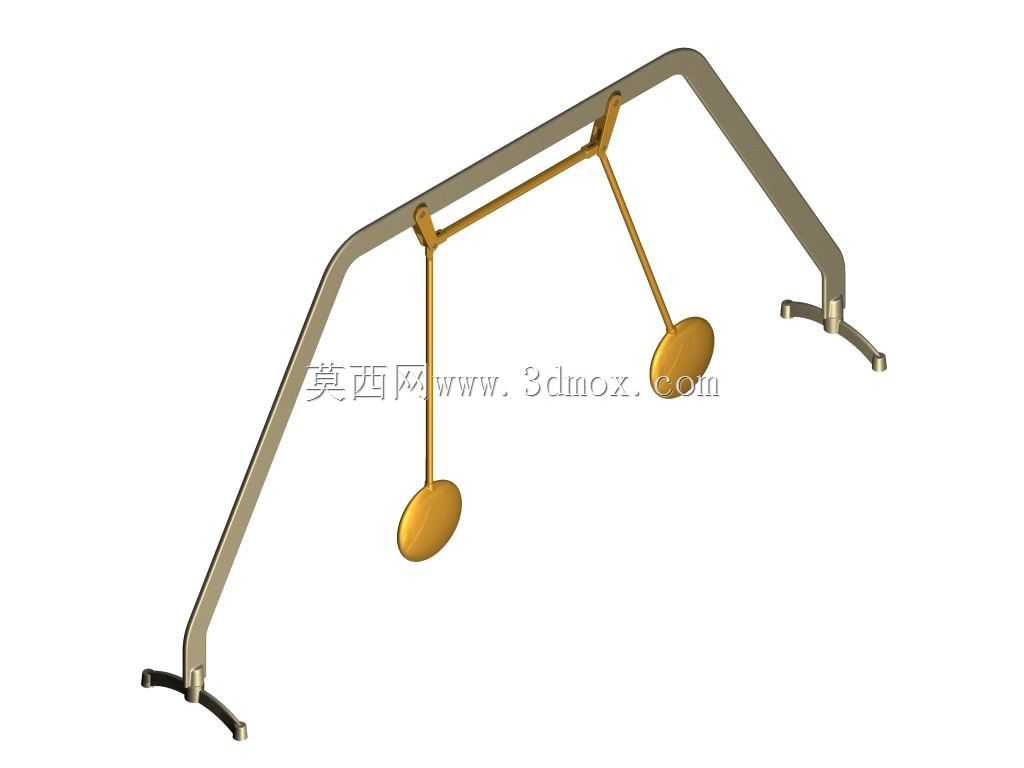

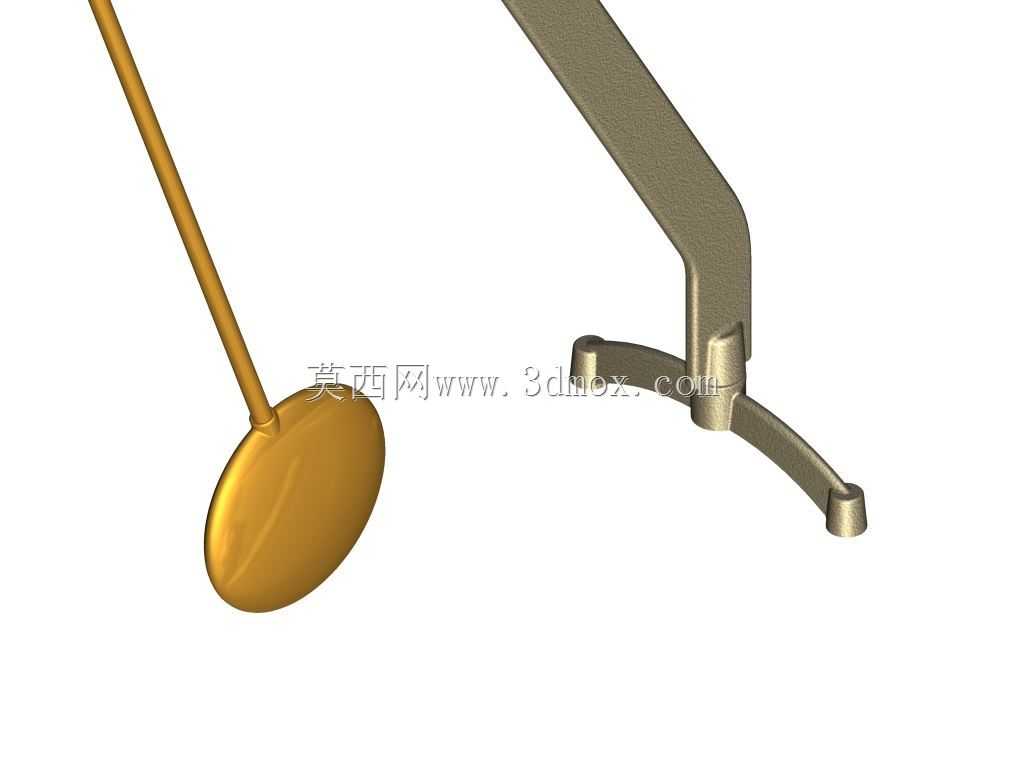

功能特性上，整套结构依靠重力作为唯一驱动力，无需额外动力输入即可呈现完整的能量传递过程：初始状态下单侧摆体获得初始摆角释放后，振动幅度会随时间逐步衰减，另一侧原本静止的摆体则会逐步起振，振幅持续增大直至初始侧摆体完全静止，随后能量反向传递，循环往复，整个过程无额外摩擦损耗设定，能清晰展现耦合振动的能量交换逻辑。结构设计上，框架采用弯折式金属支撑结构，两侧支脚带水平支撑脚，可直接放置在水平台面上无需额外固定，安装边界仅需满足台面平整、预留足够摆幅空间即可，摆体通过铰接点与横向连接杆相连，铰接位置预留足够转动间隙，避免摆体摆动过程中出现卡滞，两个摆体的质量块采用等重设计，摆长参数保持一致，保证耦合振动的周期对称性。

设计思路层面，整套结构优先保证运动逻辑的准确性，支撑框架的弯折角度经过校核，确保横向连接梁处于水平状态，两个摆体的悬挂点间距经过计算，避免摆动过程中两个质量块发生碰撞，同时铰接副的转动阻力被控制在极低水平，尽可能还原无阻尼耦合振动的理想状态。如果需要还原真实碰撞场景，可在摆体质量块相对侧、摆体与框架的相邻位置设置接触参数，即可模拟带碰撞的实际运动效果。外形尺寸上，支撑框架的跨度适配常规实验台的摆放宽度，整体高度控制在桌面摆放的合理区间，摆体的摆动半径经过核算，确保最大摆角状态下质量块不会触碰台面，也不会超出支撑框架的防护范围，支脚的支撑跨度足够保证整套装置摆动过程中的稳定性，不会因摆体的往复运动出现侧翻或移位。
