复古手推运料车木质辐条轮结构

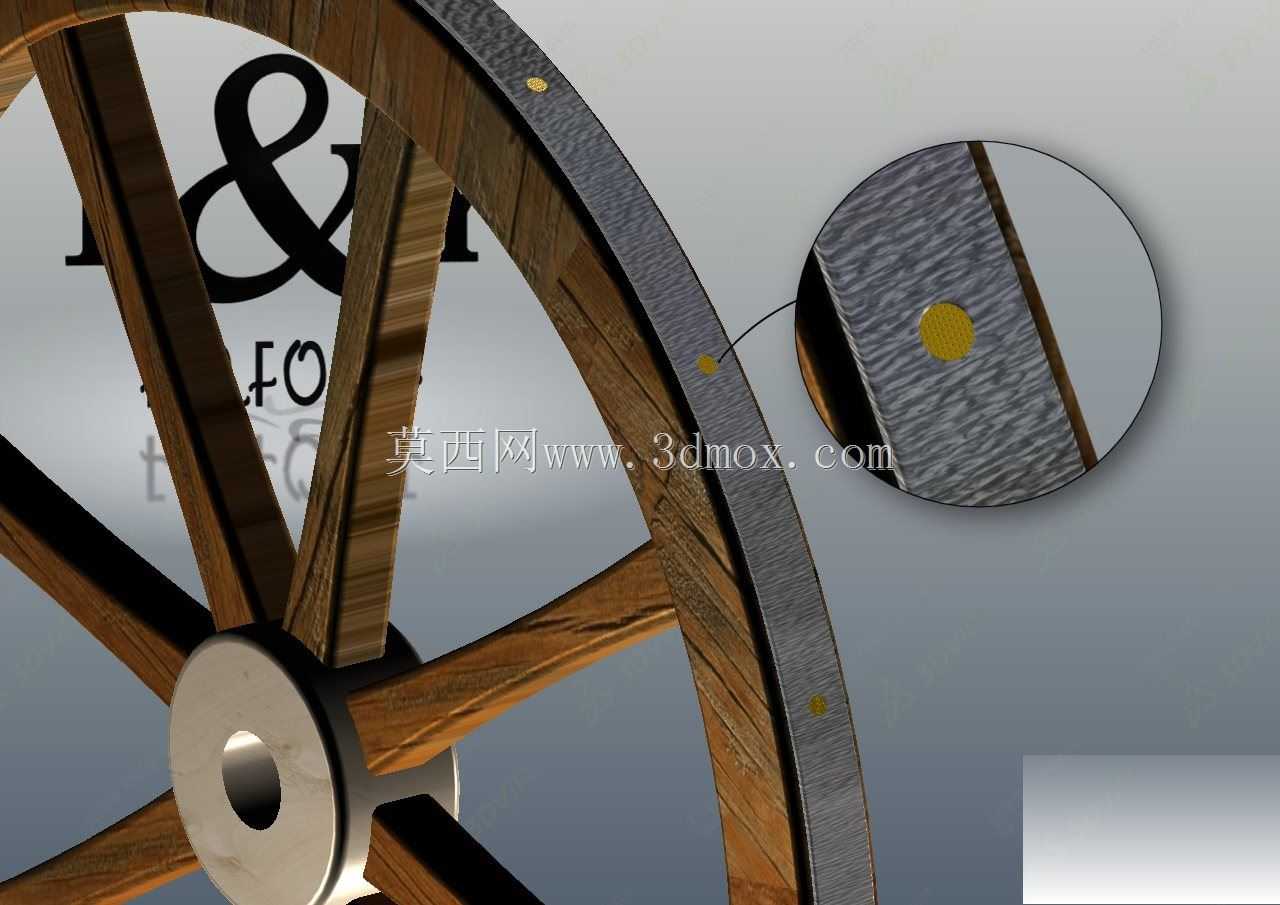

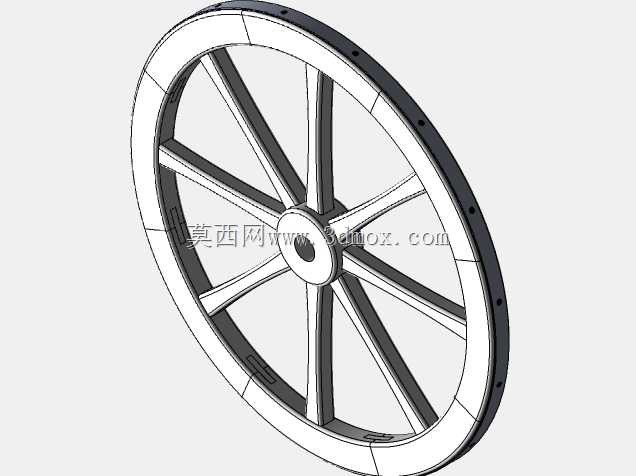

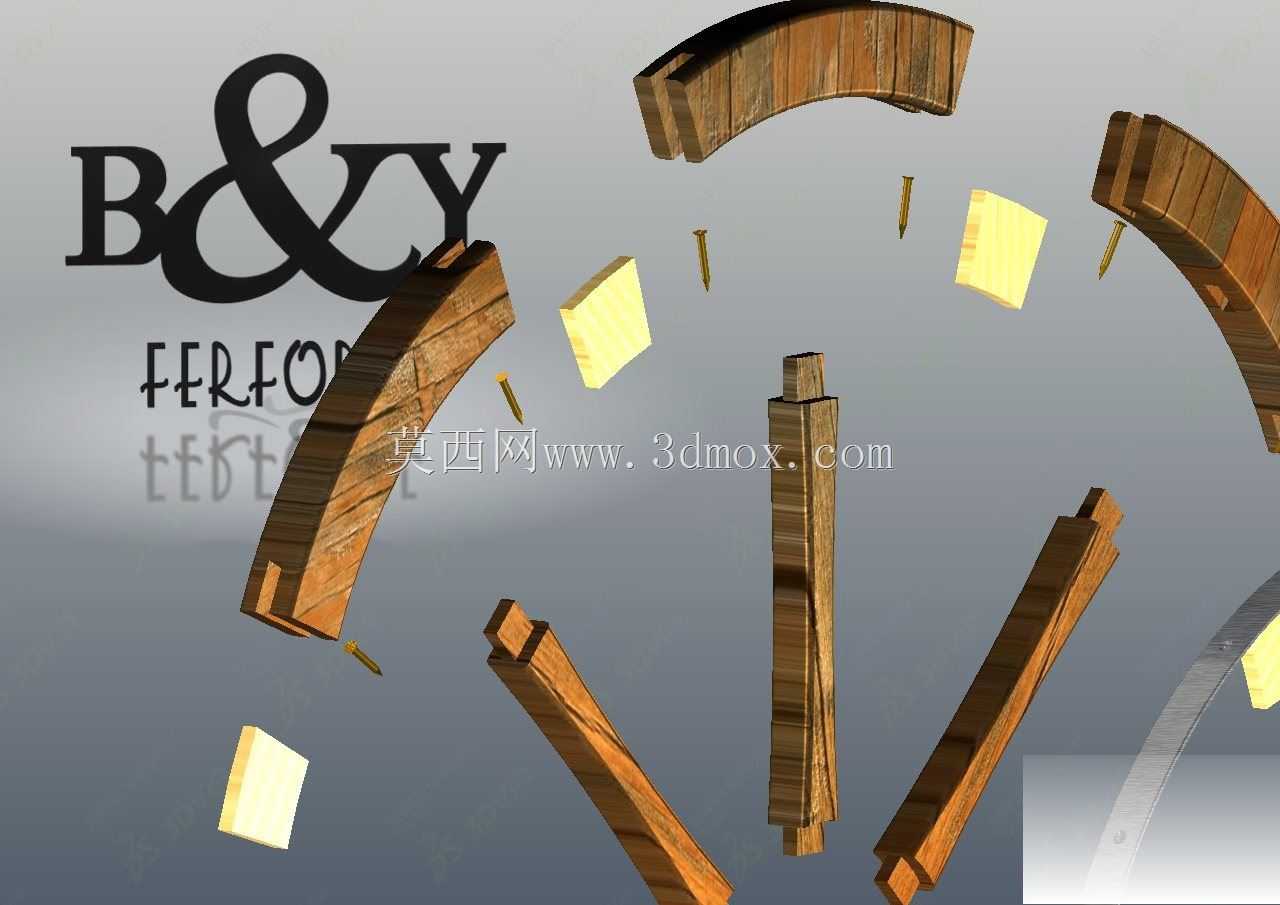

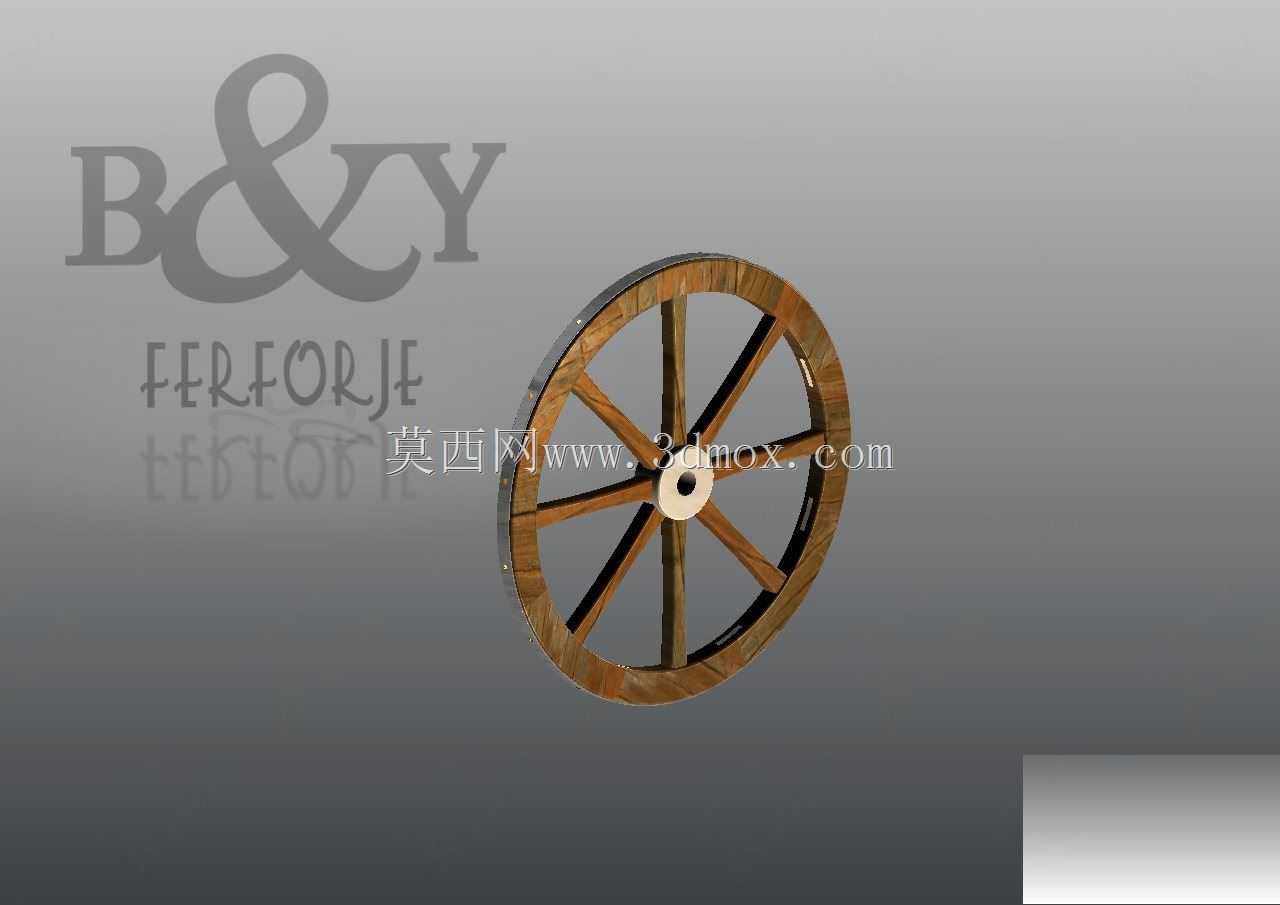

这类辐条式木轮多应用在短途散料转运的手推作业场景中，常见于厂区内部轻型物料周转、仿古场景作业运载设备、小型农用人力运载工具上，核心作用是承载车架上方的载荷，同时通过轮体的滚动将滑动摩擦转化为滚动摩擦，降低人力推行的阻力。从结构设计逻辑来看，轮体采用多根实木辐条均匀排布的形式，替代整板式实木轮结构，一方面能大幅降低轮体自身重量，减少推行过程中需要额外克服的轮体自重惯性，另一方面辐条采用斜向支撑的受力布局，能将轮轴位置传递的竖向载荷均匀分散到整个轮圈接触面上，避免局部应力集中导致的木材开裂问题。轮圈外侧包覆的金属箍带，是整个轮体的耐磨受力层，直接与地面接触，既可以避免木质轮圈直接接触地面造成的快速磨损，也能通过金属件的箍紧力约束木质轮圈的形变，避免温湿度变化导致木材胀缩引发的轮圈散架问题。轮体中心的金属轴套是核心安装边界件，轴套内孔与手推车的固定轮轴采用间隙配合，预留0.2-0.5mm的装配间隙，保证轮体转动顺畅不卡滞，轴套与木质轮芯的连接采用过盈压装加横向销钉固定的形式，避免轮体转动过程中轴套与木芯发生相对转动，导致连接松旷。设计过程中需要重点控制辐条的安装角度，每根辐条与轮圈平面的夹角保持一致，相邻辐条的夹角误差控制在1度以内，保证轮体转动时的动平衡，避免推行过程中出现上下颠簸的问题。轮体的外径尺寸通常根据手推车的额定载荷匹配，常规轻型手推车轮径控制在300-500mm区间，轮缘宽度控制在40-60mm，保证与地面有足够的接触面积，降低单位面积的接地压强，避免在松软路面行驶时出现轮体下陷的问题。辐条与轮圈、轮芯的连接采用榫卯结构加胶接固定的形式，榫头的配合公差控制在0.1mm以内，保证连接强度的同时避免装配时撑裂木质构件。金属箍带的接头采用铆钉铆接固定，铆接位置做打磨平滑处理，避免转动过程中剐蹭地面产生额外阻力，同时箍带与木轮圈的配合采用热装工艺，加热后的金属箍带套入木轮圈后自然冷却收缩，形成足够的抱紧力，保证长期使用过程中箍带不会出现松脱移位的问题。
