船舶操控舵轮及关联操控结构逆向建模

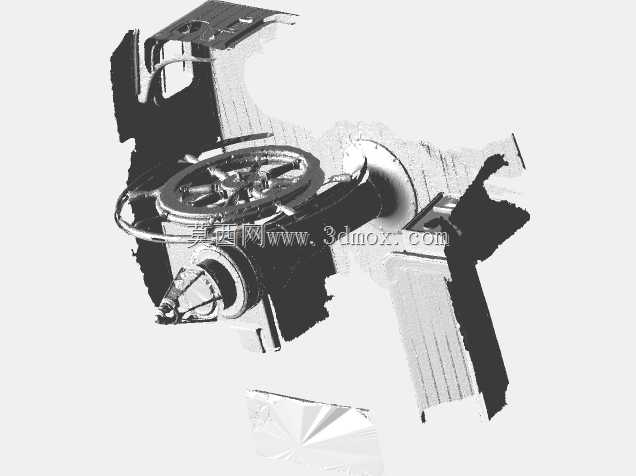

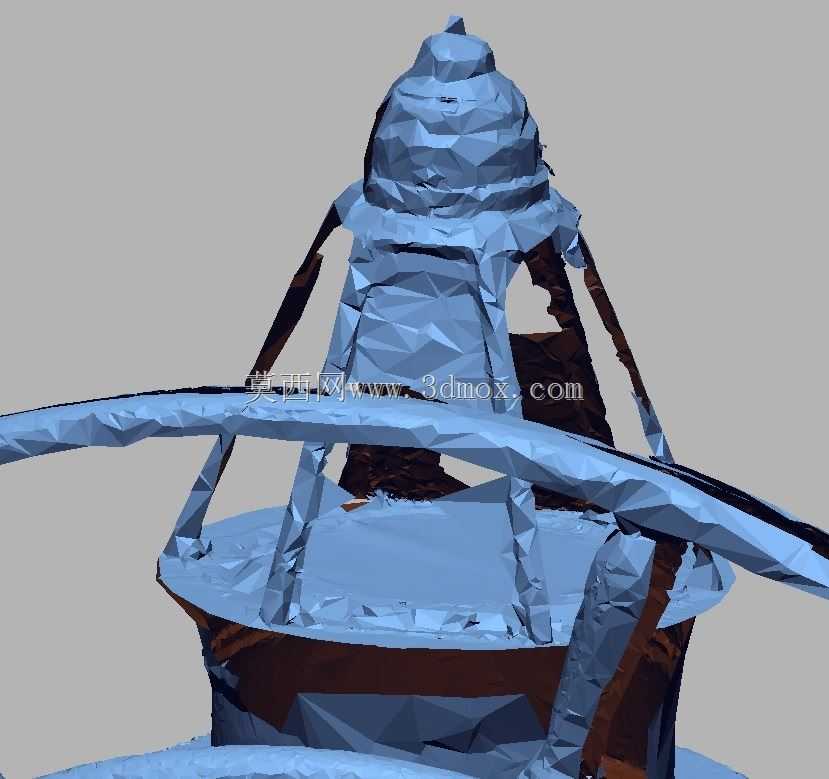

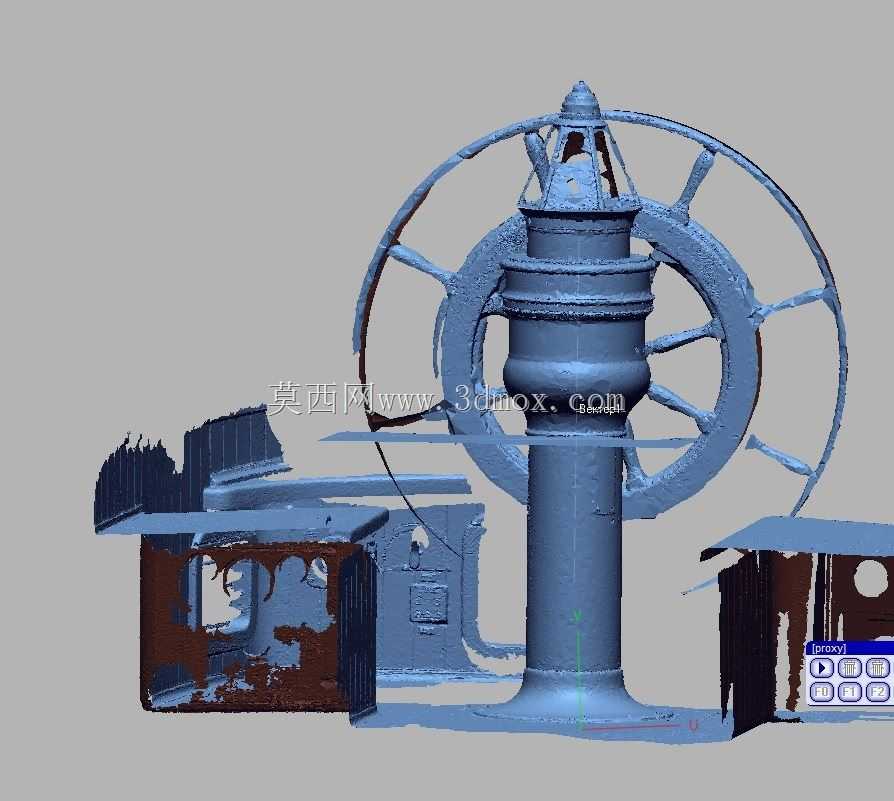

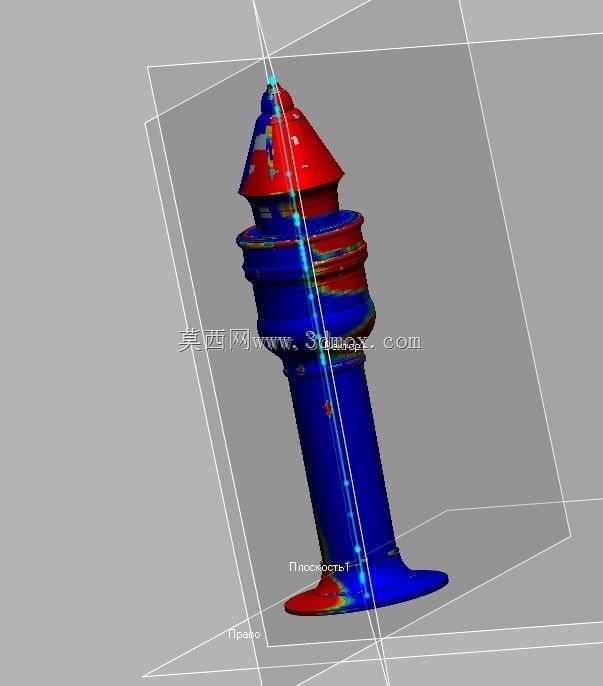

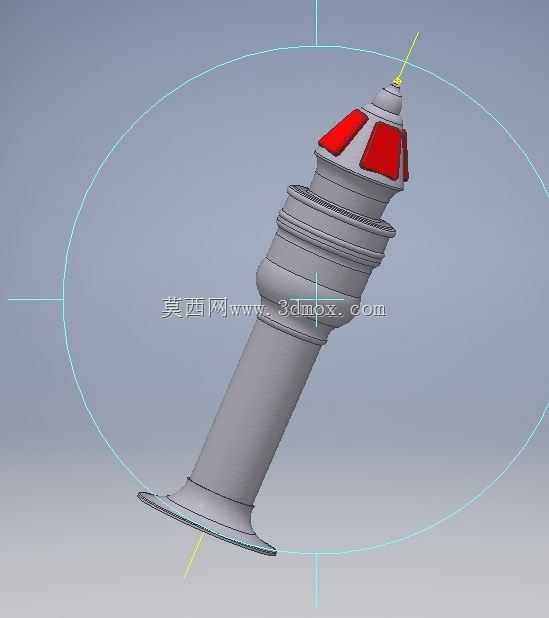

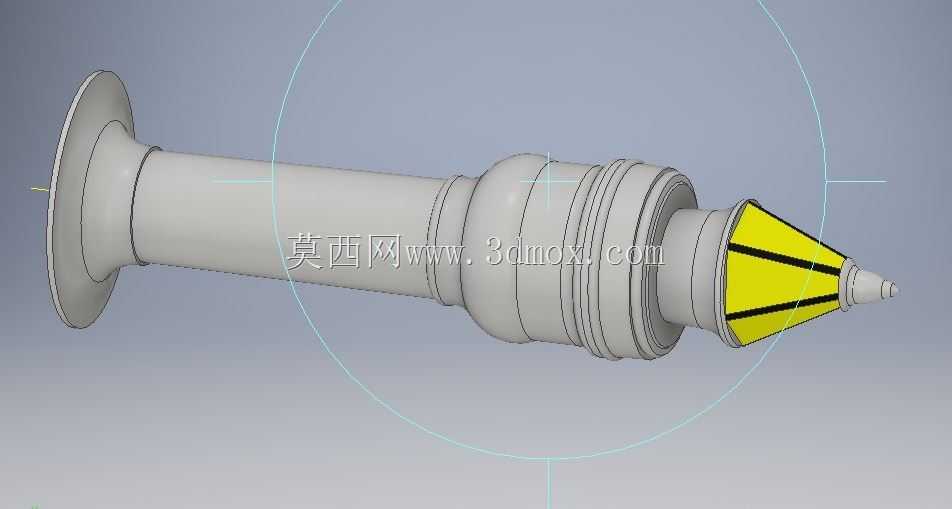

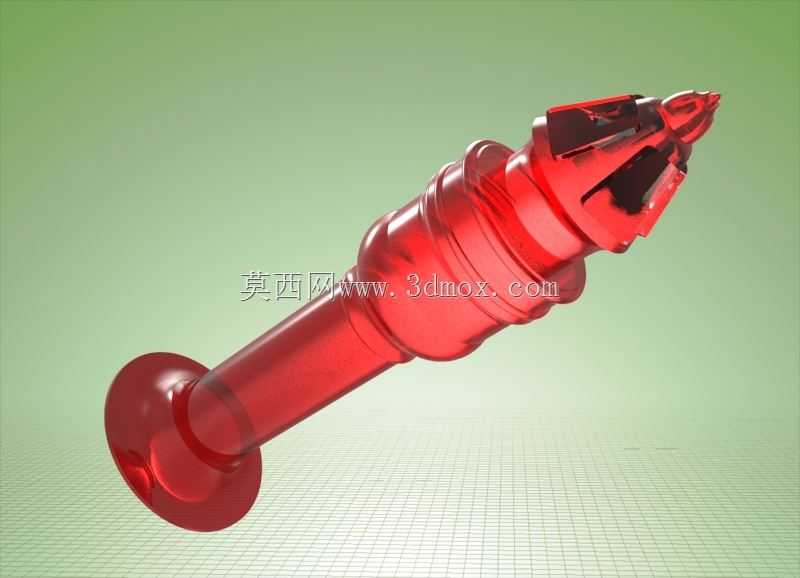

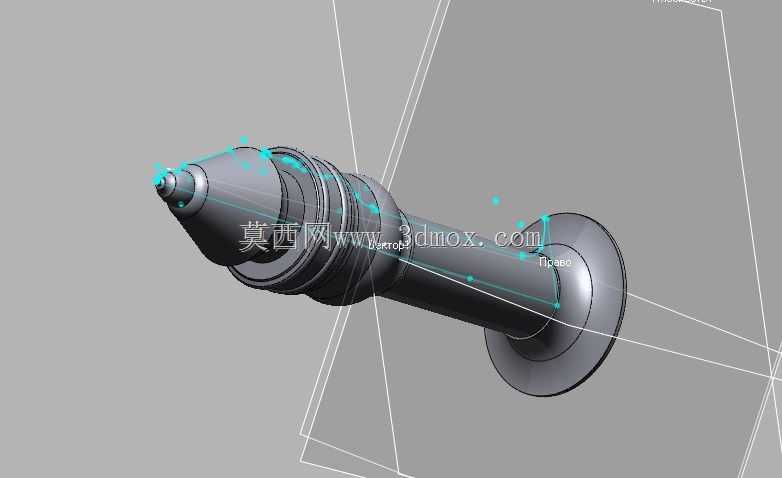

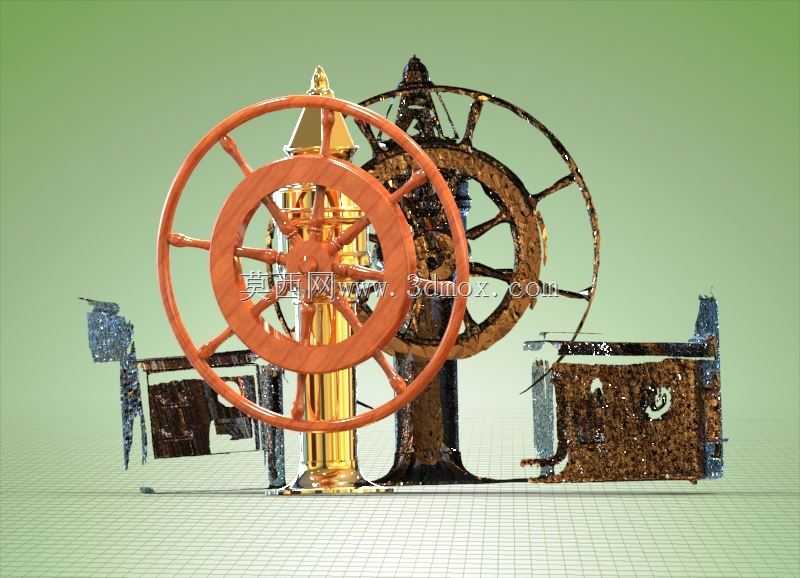

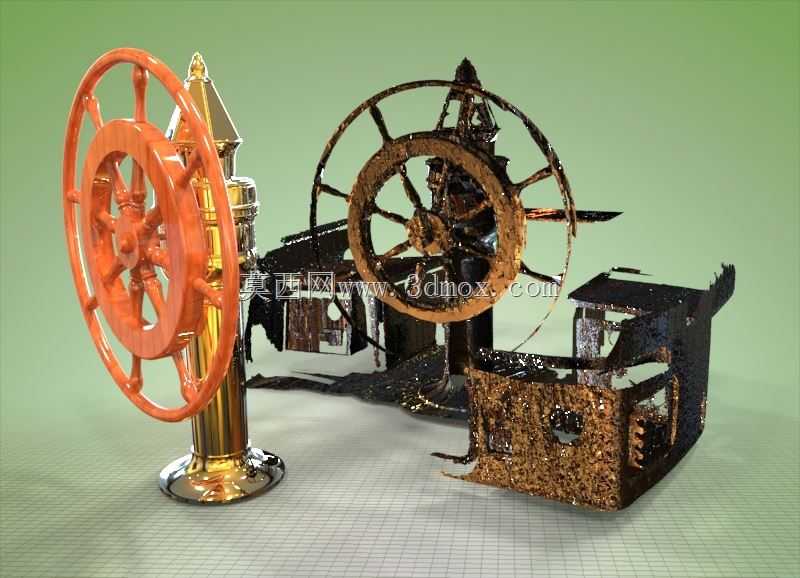

在船舶舾装设计与老旧船舶操控系统改造场景中，舵轮作为驾驶室核心操控部件，其逆向建模工作是复刻、优化现有操控结构的关键环节。不同于正向设计从参数草图出发的逻辑，这类基于三维扫描数据的逆向建模，首先要处理的是现场扫描获取的点云数据——实际扫描作业中，受舵轮周边金属构件反光、驾驶室狭窄空间遮挡影响，获取的点云往往存在局部缺失、噪点密集的问题，需要先通过点云对齐、噪点滤除、缺失区域补算的步骤，还原舵轮与下方支撑柱、传动连接结构的完整外形轮廓。从实际操控需求来看，这类船舶舵轮的轮缘直径通常适配成年操作人员单手握持转动的操作半径，轮辐采用均匀分布的多辐条结构，既保证转动施力时的结构强度，又避免轮辐过密遮挡操作人员观察前方仪表的视线；下方支撑柱采用阶梯式变径设计，底部安装法兰的螺栓孔位需要严格匹配原驾驶室操控台的安装基准，确保逆向重构后的模型能直接适配原有安装边界，不需要额外改动操控台的开孔位置。建模过程中，舵轮表面的防滑纹理、支撑柱表面的镀铬层曲面过渡、以及与后方传动机构连接的键槽位置，都是需要重点还原的细节——这些结构直接关系到后续实体加工后的装配精度与操作手感，比如轮缘的防滑纹理深度如果偏差超过1.5mm，操作人员在湿滑环境下转动舵轮就容易出现打滑风险；支撑柱与安装法兰的过渡圆角如果处理不当，长期受交变扭矩作用时容易在圆角处产生应力集中，引发结构疲劳开裂。不同于全新设计的舵轮产品，这类逆向建模的操控部件，需要严格匹配原有船舶的操控传动比，舵轮转动角度与后方舵叶偏转角度的对应关系，要通过点云数据中舵轮与传动机构的连接位置、传动连杆的铰接点坐标来还原，不能随意调整轮辐位置或支撑柱高度，否则会直接改变原有操控系统的力矩传递特性，导致操作人员的操作习惯与实际舵效不匹配，引发行船安全隐患。在曲面重构阶段，对于舵轮这类兼具规则回转特征与不规则曲面细节的构件，通常会先提取轮缘、支撑柱的回转中心线作为基准，拟合出基础回转曲面，再对扫描获取的局部磨损、磕碰痕迹做合理取舍——既保留原部件的实际装配尺寸，又剔除长期使用产生的表面损伤特征，确保重构后的曲面模型既能用于后续的3D打印样件验证，也能直接导入CAM模块生成数控加工程序，完成替换配件的加工生产。
