带框架限位的双轴联动运动教学演示构件

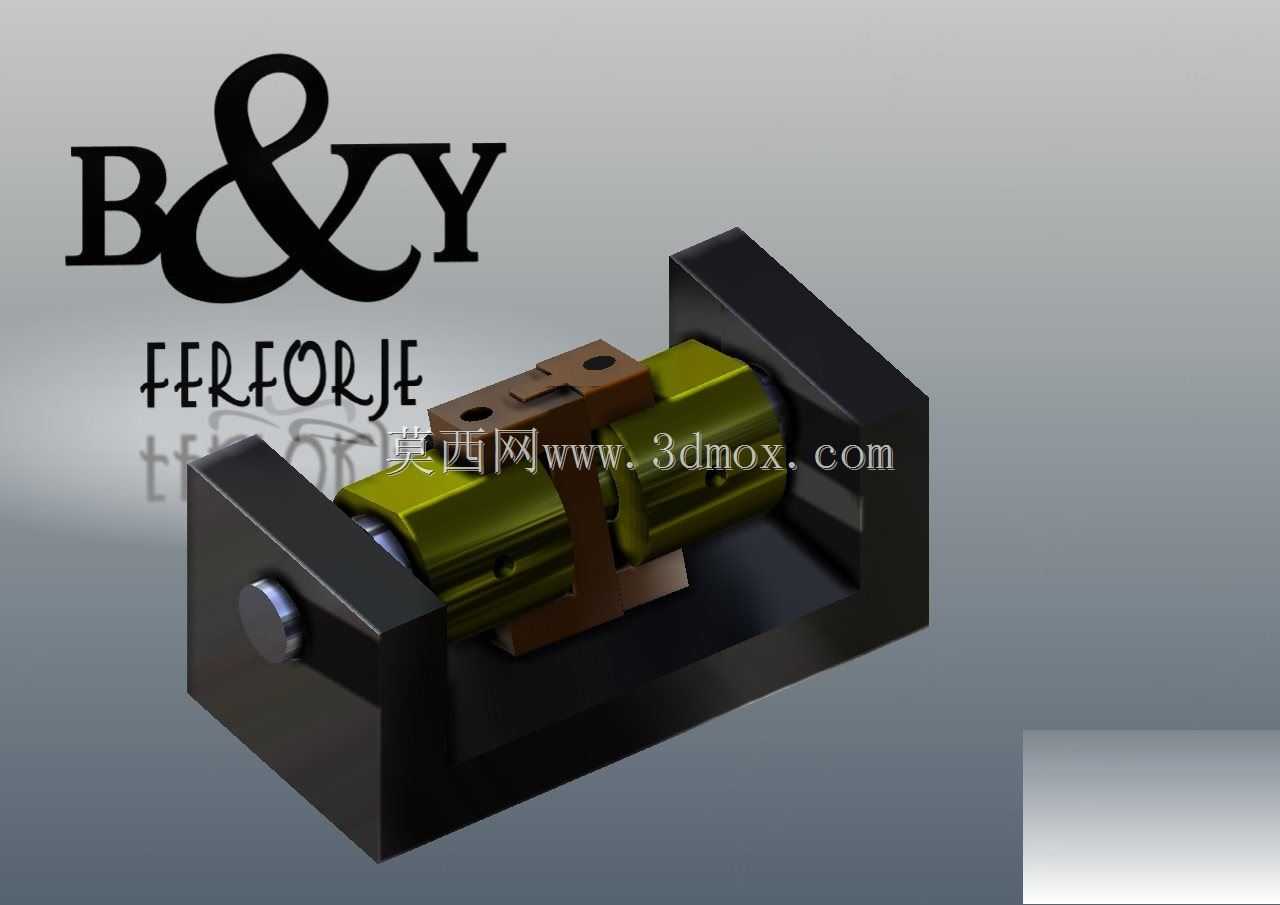

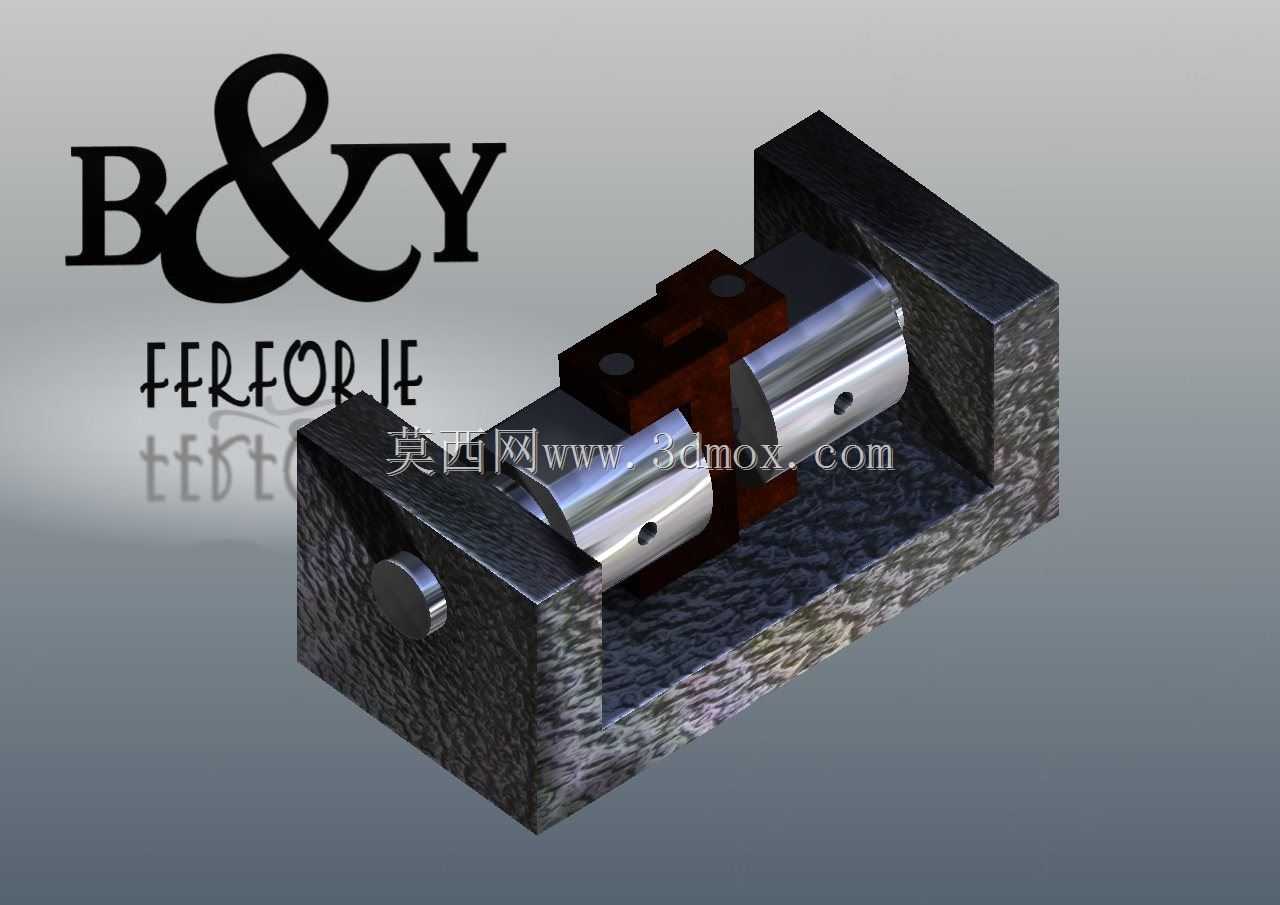

该构件主要面向机械原理教学场景搭建，核心作用是直观演示平面运动副的配合逻辑与联动传动过程，帮助学习者理解刚性约束下的构件运动关系，可直接用于课堂实操演示、机构运动认知实训环节，也能作为小型运动测试台的基础承载单元使用。整体采用U型开放式框架作为承载基体，框架两侧立板开设同轴定位孔，用于穿装支撑转轴，孔位加工时严格控制同轴度公差，避免转轴转动时出现卡滞、偏磨问题，框架底部为平整安装面，可通过螺栓直接固定在实训台面板上，安装边界预留足够的操作空间，不会与周边其他教学演示构件产生运动干涉。框架内部搭载的双轴联动组件，通过中间的棕色连接卡箍实现运动传递，卡箍与两侧绿色轴体采用间隙配合设计，既保证轴体可沿自身轴线做往复滑动，也能在卡箍带动下实现同步偏转，模拟实际设备中滑移与转动复合的运动状态。端部的圆形旋钮与转轴采用过盈配合装配，手动转动旋钮即可带动内部整套机构动作，无需额外驱动源，适配教学场景下的手动操作需求。设计过程中优先考虑运动演示的直观性，所有运动构件均未设置额外遮挡外壳，学习者可直接观察到每个零件的配合状态与运动轨迹，框架边角做倒钝处理，避免实训操作时出现划伤风险。构件的整体尺寸适配常规教学实训台的安装位，宽度控制在单组实训工位的可用范围内，高度不会遮挡后方的演示看板，安装时仅需固定框架底部的两个对角螺栓即可完成定位，拆卸调整十分便捷。轴体与框架立板的配合位置加装了减磨衬套，长期反复演示操作也不会出现孔位磨损导致的精度下降问题，连接卡箍的锁紧力度经过反复调试，既不会因过松导致传动脱节，也不会因过紧造成运动阻力过大，保证手动操作时的手感顺畅。
