铰接式油缸连接支座结构设计

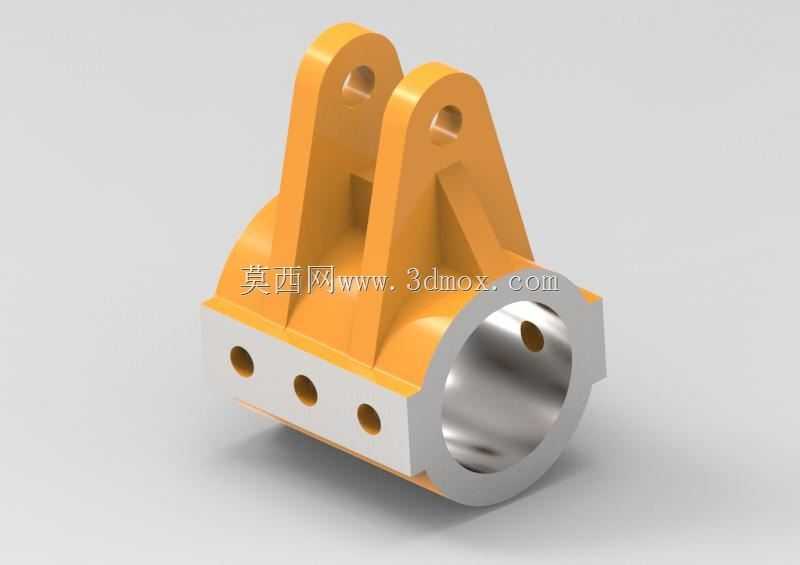

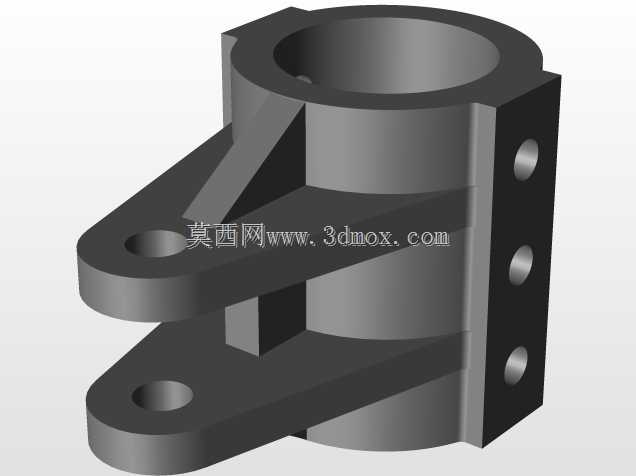

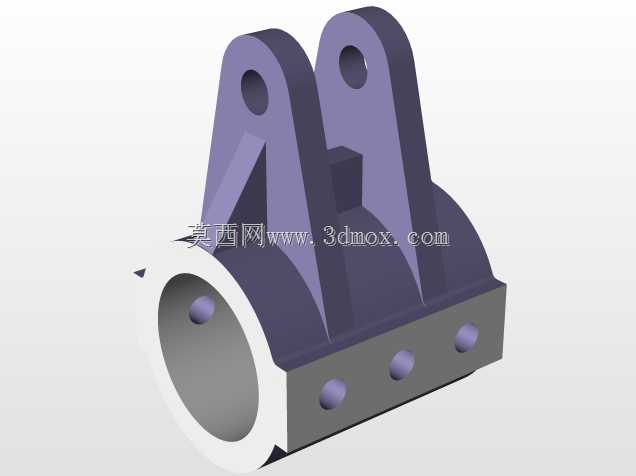

这类带双铰接耳的筒式支座，多应用在工程机械液压执行机构的末端连接环节，常见于挖掘机动臂、装载机举升臂的液压油缸与结构件的铰接位置，核心作用是承担油缸工作时的径向载荷与交变冲击载荷，同时通过铰接结构释放油缸伸缩过程中的角度偏转自由度，避免活塞杆承受额外弯矩导致密封件过早磨损。从结构设计逻辑来看，主体采用圆筒式基体作为核心承力载体，圆筒内孔用于与配套销轴或者衬套配合，内孔表面预留的径向小孔是润滑油道的布置位置，工作时可通过该孔注入润滑脂，降低铰接转动副的摩擦损耗，延长衬套与销轴的更换周期。圆筒基体一侧延伸出的双平行铰接耳板，耳板上的同轴通孔用于与油缸杆端的叉形接头通过销轴连接，双板平行的结构设计相比单耳板结构，能大幅提升铰接部位的抗侧向载荷能力，避免单侧受力导致耳板变形或者销轴弯曲。耳板与圆筒基体之间设置的三角形加强筋，是针对交变载荷下的应力集中位置做的强化处理，在不额外增加过多整体重量的前提下，提升耳板根部的抗弯截面模量，避免长期受冲击载荷出现根部开裂的问题。圆筒基体端面的法兰边均匀布置了三个安装通孔，用于将整个支座固定在主机结构件的安装面上，三个孔的排布采用非对称设计，可避免安装时出现方向错位，同时法兰边的厚度经过载荷校核，能抵消螺栓预紧力带来的端面变形，保证安装面的贴合精度。设计时需要重点控制的尺寸边界包括：双铰接耳板的同轴度公差，若两孔同轴度偏差超过0.05mm，会导致销轴安装后出现卡滞，铰接转动阻力过大；圆筒内孔与安装法兰端面的垂直度公差，需控制在0.03mm以内，否则安装后支座会出现偏斜，导致油缸工作时轴线与受力方向不重合；铰接耳板的间距尺寸需要与配套油缸杆端的接头宽度保留0.2-0.4mm的间隙，既避免间隙过大导致铰接时出现窜动冲击，也防止间隙过小导致安装困难、转动卡涩。实际选型应用时，需要根据配套油缸的额定推力、工作时的最大摆角范围来匹配对应的支座尺寸，若应用在振动冲击较大的工况，还需要在铰接孔内加装钢背衬套，同时在耳板外侧加装防尘密封盖，避免泥沙进入铰接副加剧磨损。
