爱尔兰盖尔运动协会金属纪念徽章结构设计

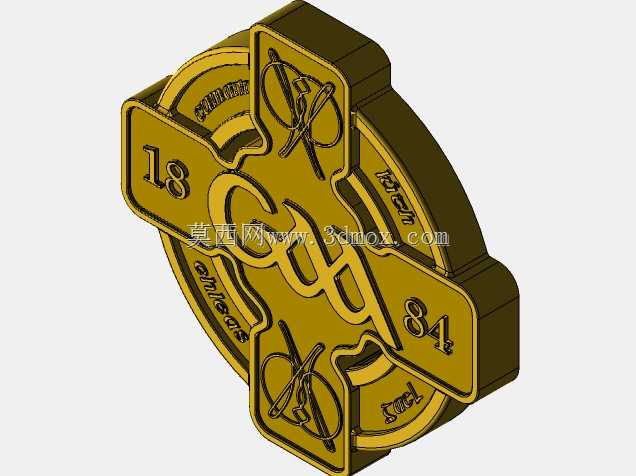

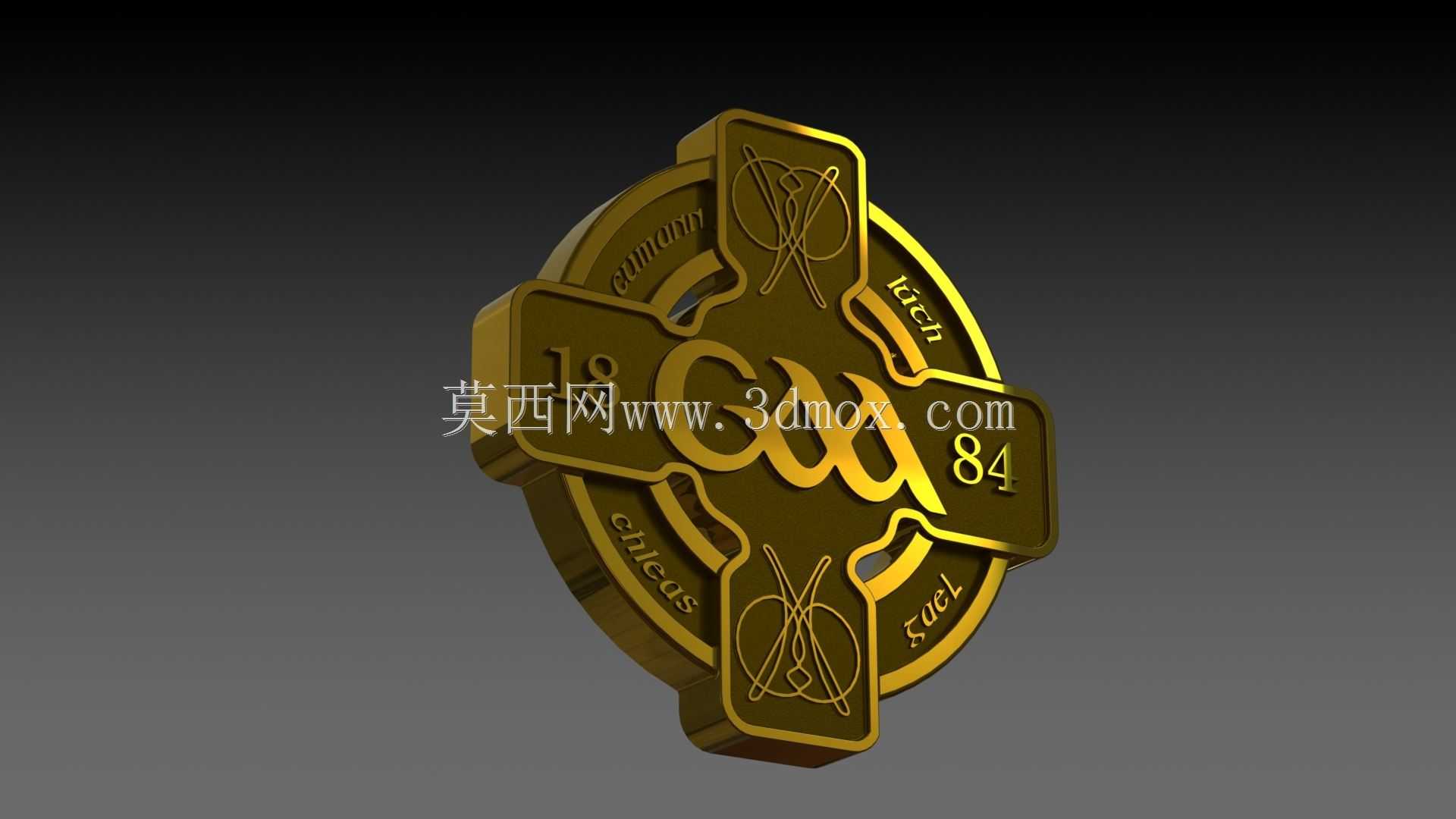

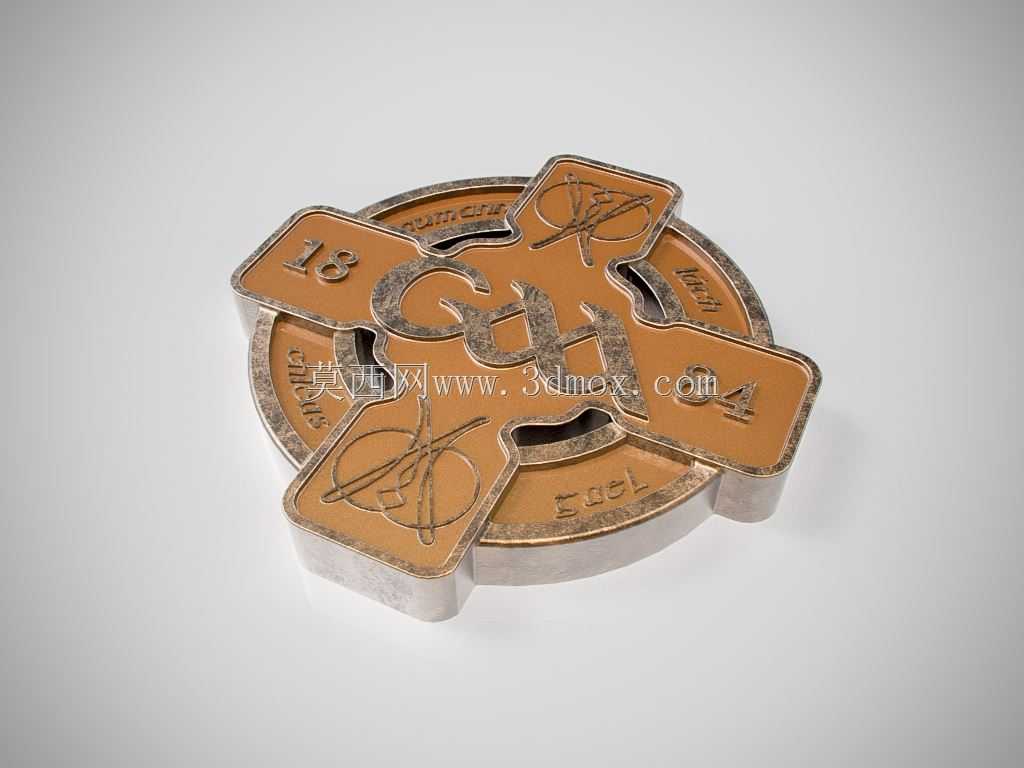

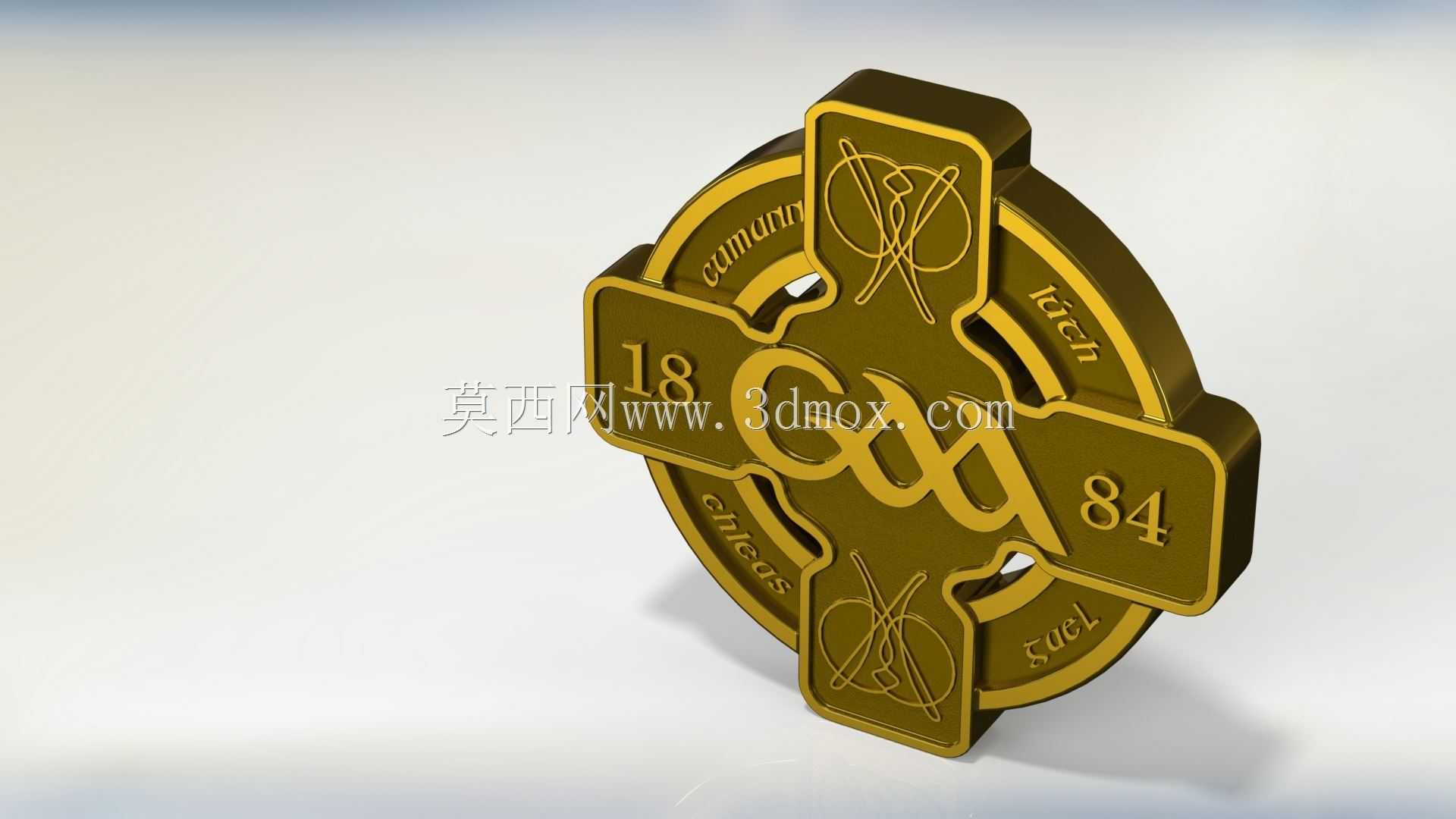

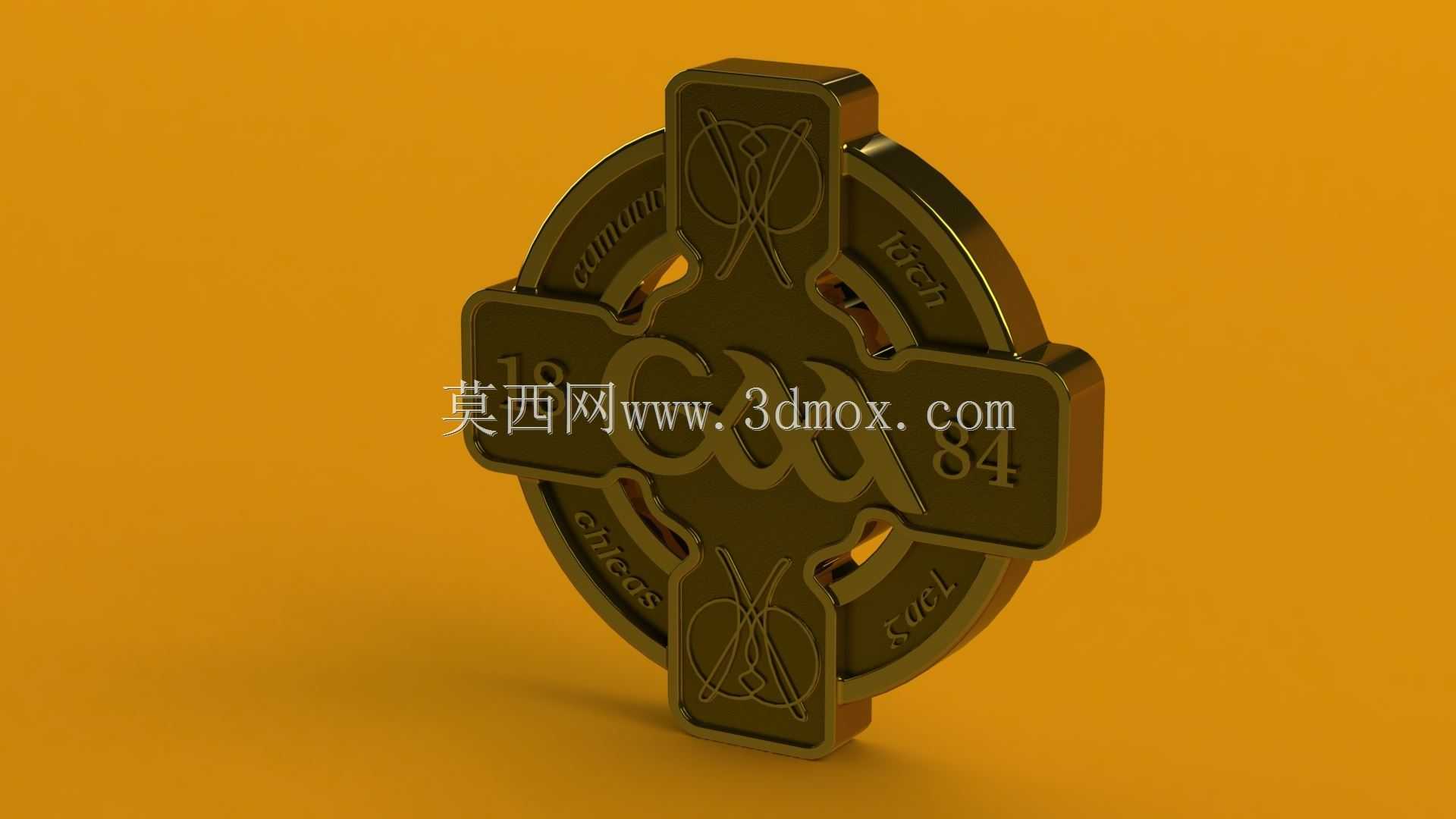

这类体育协会徽章的三维结构设计，首先要匹配实际佩戴、陈列两类核心使用场景，日常佩戴场景下需要控制整体厚度不超过6mm，边缘做R0.8的圆角过渡，避免剐蹭衣物或划伤皮肤，固定结构优先选择别针式卡扣安装位，在徽章背面预留1.2mm深度的卡扣安装槽，槽位边缘做定位凸点，保证别针底座装配后无松动偏移；陈列展示场景下则可在背面额外预留M2的螺纹孔位，适配展示支架的安装需求，满足场馆陈列、收藏展示的使用要求。从结构设计思路来看，整体采用凯尔特十字作为基础外轮廓，环形外圈与十字主体做一体化结构设计，避免分体装配带来的拼接缝隙，外圈表面的字符、十字臂位置的交叉运动器械图案均采用0.4mm深度的浮雕工艺处理，浮雕边缘做0.2mm的倒角过渡，既保证图案辨识度，又能避免尖锐凸起在使用过程中出现磕碰掉漆、磨损的问题。徽章中心的协会标识区域做0.2mm的下沉处理，形成视觉层次差，让核心标识在不同光线角度下都能清晰呈现，十字四个臂端的数字标识同样采用浅浮雕结构，与整体表面高度差控制在0.3mm，保证触摸时的手感一致性，不会出现突兀的凹凸感。材质适配方面，结构设计预留了压铸成型的拔模斜度，所有外表面拔模斜度设置为1.5°，内部安装槽位的拔模斜度设置为2°，适配锌合金压铸、铜质冲压两类常见的金属徽章加工工艺，成型后无需过多后期打磨即可直接进入表面处理工序。表面处理的结构预留上，整体外表面做哑光喷砂基底的结构余量，浮雕凸起面预留0.1mm的抛光余量，可实现凸起图案亮面、基底哑光的双色视觉效果，无需额外填漆即可呈现清晰的图案层次，同时这种结构设计也能降低长期使用后的磨损速率，浮雕凸起面的磨损不会快速破坏整体图案的辨识度。安装边界的尺寸控制上，整体外接圆直径控制在45mm，十字横向、纵向的最大外廓尺寸一致，保证视觉上的对称平衡，背面的别针安装槽距离徽章上边缘12mm，处于整体重心的上方位置，佩戴后不会出现徽章歪斜、下坠的情况，螺纹孔位设置在背面中心位置，安装展示支架时可保证整体受力均匀，长期陈列不会出现变形、倾斜的问题。结构强度校核上，十字与环形外圈的连接位置最小壁厚设置为2.5mm，完全满足日常佩戴、轻微磕碰下的强度要求，不会出现连接处断裂的问题，所有转角位置均做圆角过渡，减少压铸成型时的应力集中问题，降低加工过程中的废品率。
