轻量化蜂窝加强型管路固定管夹结构

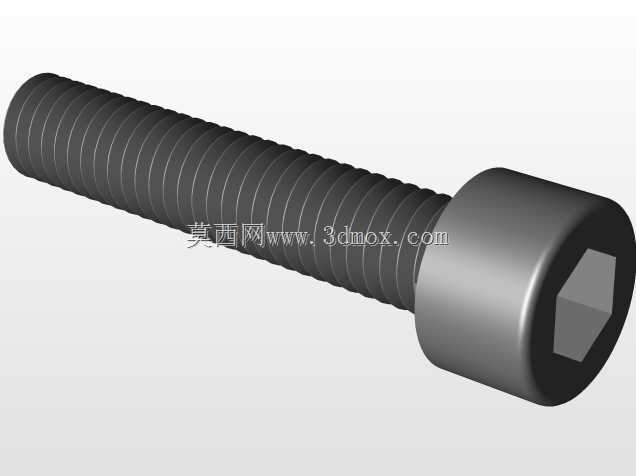

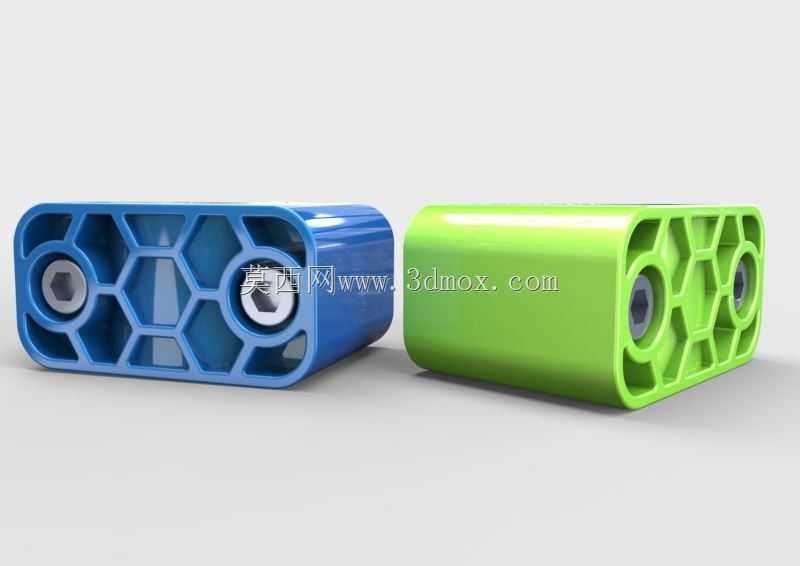

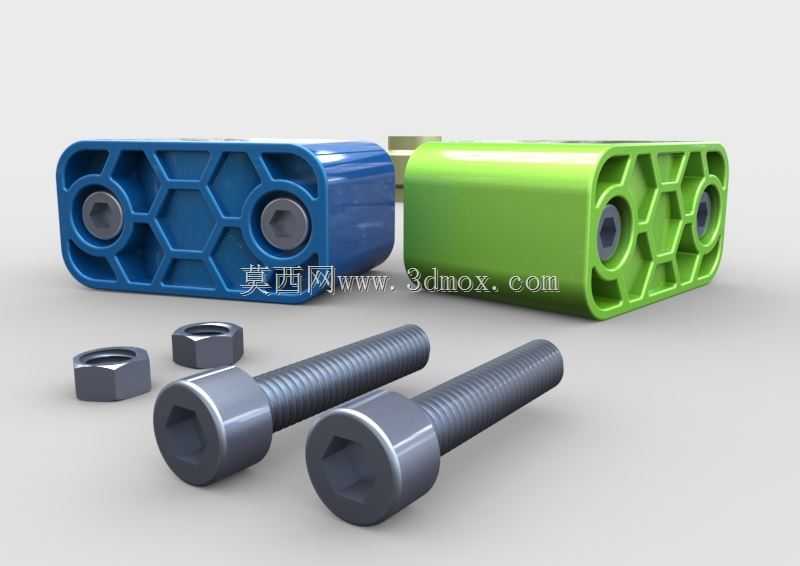

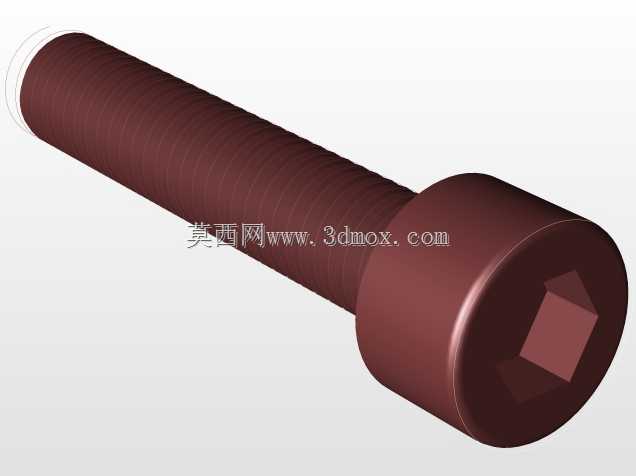

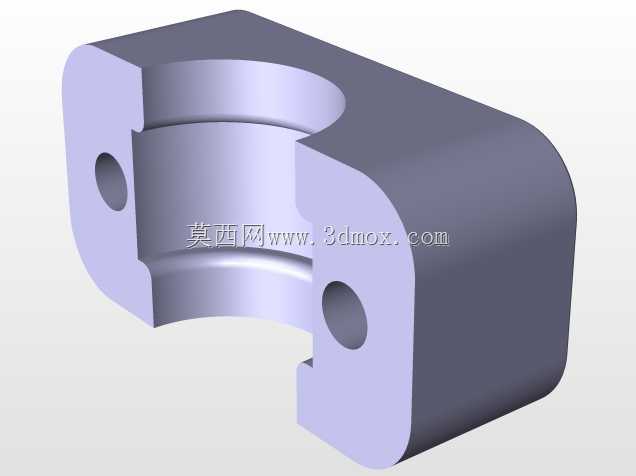

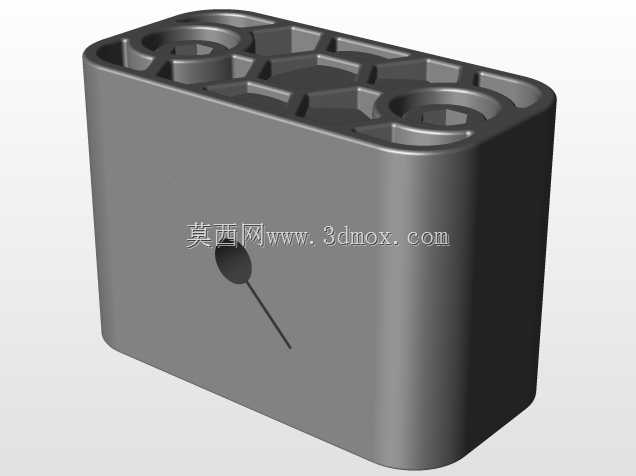

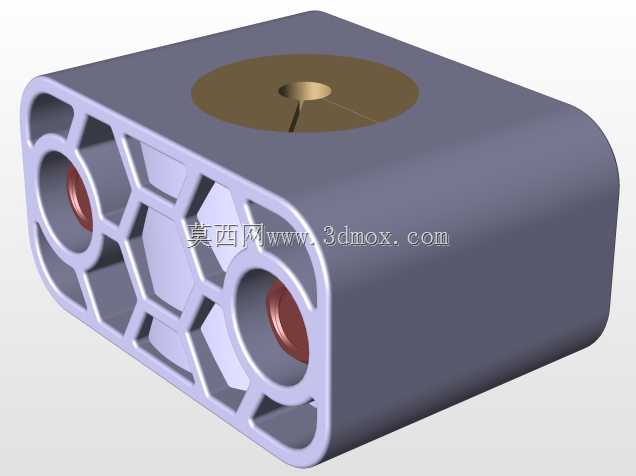

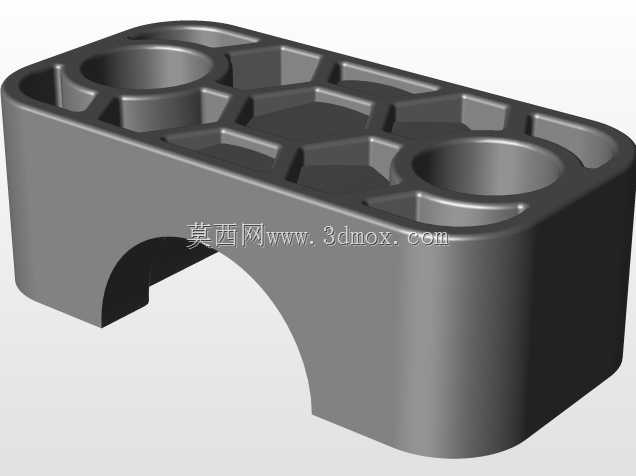

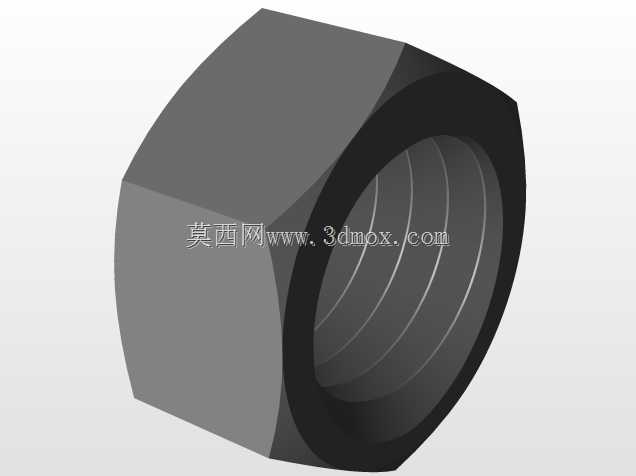

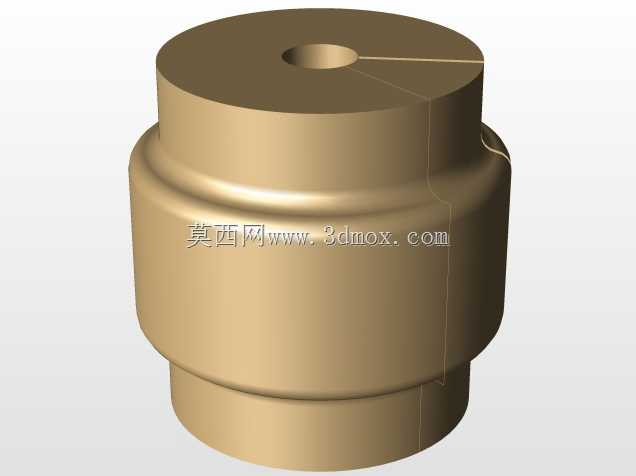

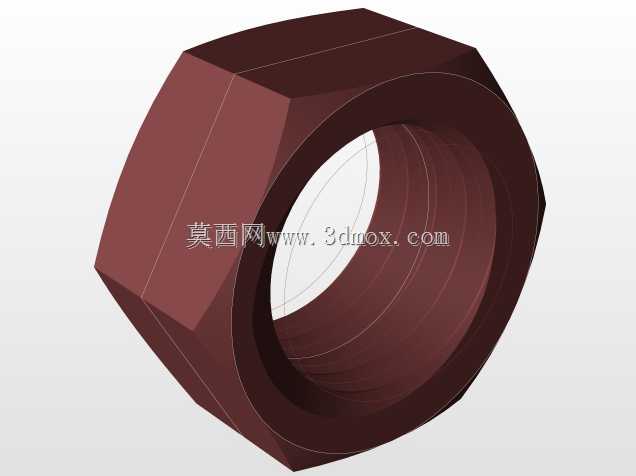

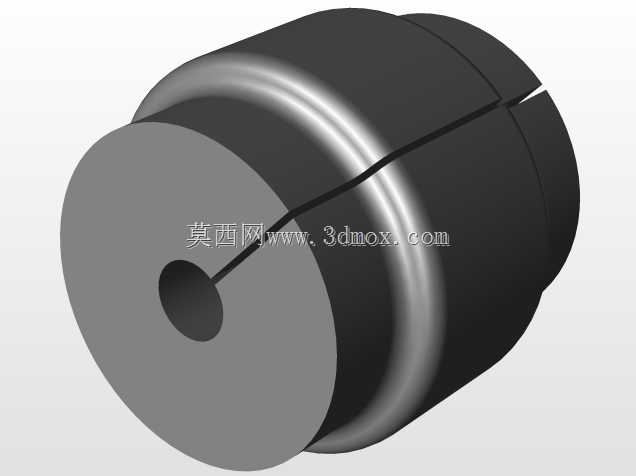

这类管夹主要应用在气动液压管路排布、自动化设备走线、流体输送管线固定场景中，核心作用是将硬质或软质管路牢牢限定在预设安装位置，避免设备运行过程中管路受振动移位、摩擦破损，或是受流体脉冲冲击产生窜动，影响整套管路系统的密封可靠性。从结构设计来看，这款管夹采用了对称式的对合锁紧结构，两个夹体通过内嵌的内六角紧固件实现拼合锁紧，夹持孔的内壁做了适配圆管外轮廓的圆弧处理，拼合后能形成完整的圆形夹持腔，和管路外壁形成足够的接触面积，不会因为局部压强过大夹伤薄壁管路，也能保证足够的静摩擦力防止管路轴向窜动。夹体的非受力区域采用了六边形蜂窝镂空的加强结构，这种结构设计在工程应用中非常成熟，相比实心结构能在减少40%左右材料用量的前提下，保留接近实心结构的抗弯、抗挤压强度，同时还能降低夹体自身重量，减少安装位置的负载，对于移动设备、轻量化机架上的管路固定场景适配性更强。夹体的外侧做了平直的安装基准面，安装时可以直接贴附在机架的型材平面、安装板表面，不需要额外加工适配的弧形安装座，降低了安装面的加工要求。在安装边界上，这类管夹的夹持孔径适配常规公制、英制标准外径的硬塑管、金属气管、液压软管，夹体整体的外轮廓宽度、高度都控制在紧凑范围内，并排安装时相邻管夹的最小间距可以控制在几毫米级别，适合密集排布的管路组固定，比如设备阀岛周边的气管簇、液压站的进出油管路排布场景。设计过程中需要重点考量夹体的锁紧力匹配，锁紧螺丝的预紧力不能过大，否则会导致蜂窝支撑结构产生不可逆的塑性变形，让夹持腔失圆，反而降低夹持可靠性；也不能过小，否则受振动后容易松脱。另外夹体的两个拼合面做了定位止口设计，拼合时能自动对中，不会出现上下夹体错位导致夹持孔偏心的问题，安装时不需要反复调整对齐，能提升现场装配的效率。在材质选择上，这类结构通常采用增强尼龙或者压铸铝合金制作，尼龙材质的绝缘性、耐腐蚀性更好，适合气路、普通水路上的固定，铝合金材质的强度更高、耐温性能更好，适合高压液压管路、靠近热源的管路固定场景。
