叉形限位配合椭圆基座传动结构

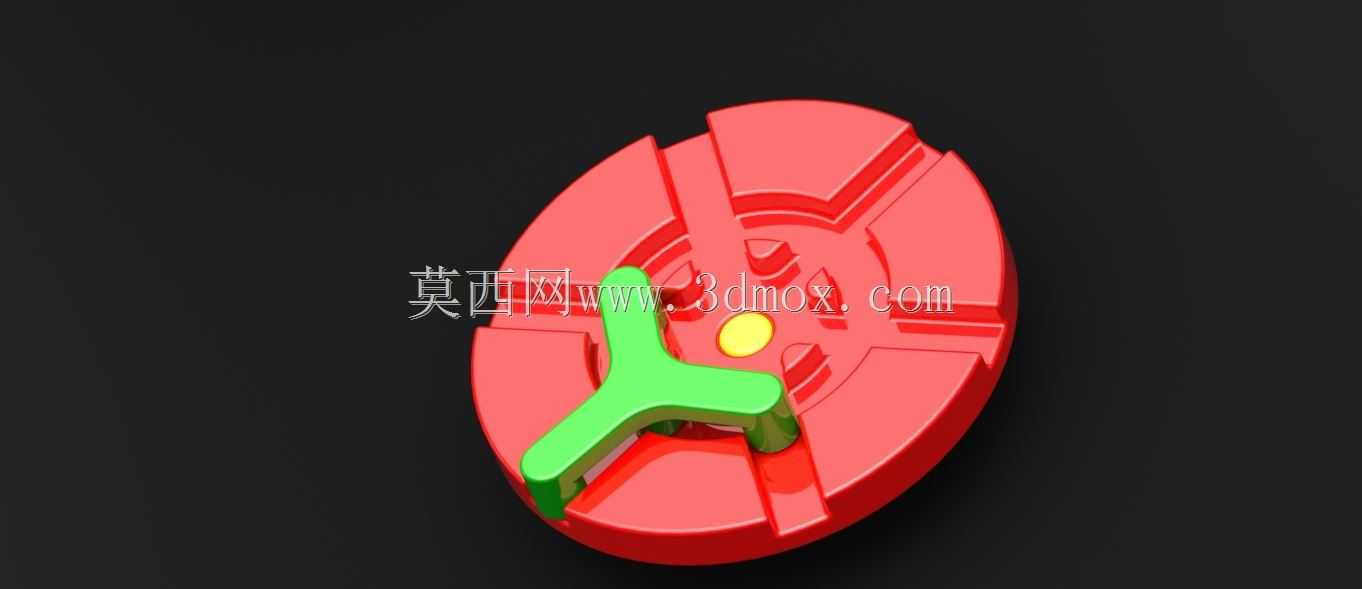

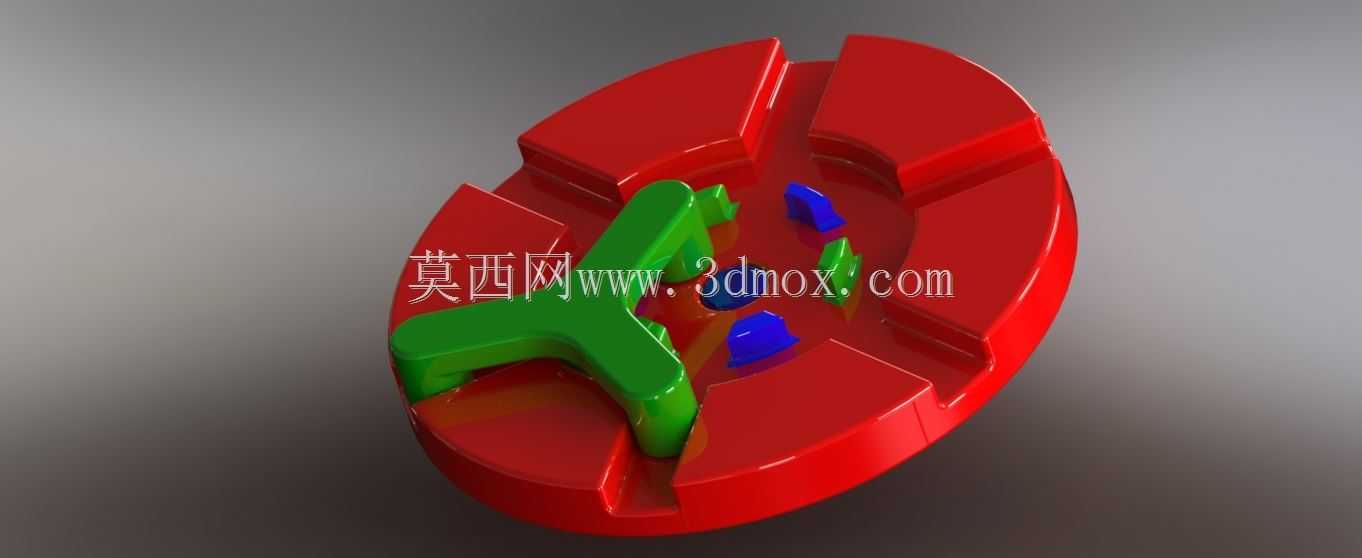

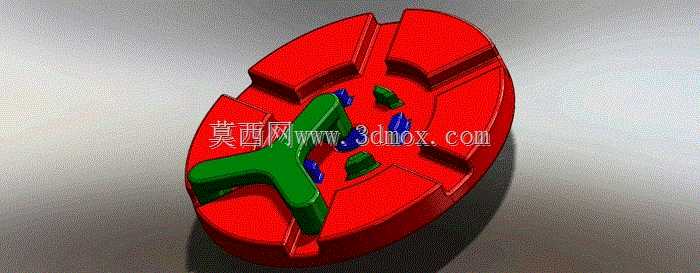

该结构主要应用在需要定角度间歇换向的小型传动工位中，常见于轻工装配线的工件换位模块、小型物料分拨机构的动力输出端，也可作为教学演示类的机械原理展示构件，用来直观呈现槽轮类间歇传动的运动逻辑。从实际使用场景来看，这类结构不需要额外的复杂电控换向元件，依靠构件本身的型面配合就能实现固定角度的转动输出，在低速轻载的工位上可靠性表现突出，日常维护仅需定期在配合面加注润滑脂即可，不需要频繁拆解更换易损件。设计阶段首先确定的是椭圆基座的外轮廓安装边界，整体外轮廓为椭圆形态，长轴方向预留了四个对称的卡槽位，这些卡槽既可以作为基座自身的安装定位槽，通过卡入工位台的定位凸台实现快速装夹，也能在多组结构并排布置时起到相邻构件的防干涉限位作用，基座中心的下沉型腔深度根据叉形构件的厚度预留了0.2mm的轴向间隙，避免运动过程中出现端面摩擦卡滞。叉形构件的四个支臂做了等弧度分布设计，每个支臂的端部型面和基座型腔内壁的弧形槽做了共轭拟合，转动过程中支臂会依次嵌入基座的对应槽位，实现每转动90度的一次停顿定位，支臂和槽位的配合间隙控制在0.1mm以内，既保证转动顺畅，又能将换向时的位置偏差控制在允许范围内。嵌入在基座槽内的小型凸起块实际是运动缓冲件，采用弹性材质设计，当叉形支臂滑入槽位时，会先接触这些缓冲块，抵消构件转动带来的惯性冲击，减少金属构件碰撞产生的噪音，同时也能降低长期往复运动带来的型面磨损。安装层面，椭圆基座的底部预留了两个同轴的定位销孔，可直接和工位支架上的定位销配合实现快速定位，不需要额外做复杂的调平工序，整体结构的轴向总厚度控制在25mm以内，不会占用过多的工位安装空间，适配多数小型自动化设备的紧凑安装需求。从运动逻辑来看，该结构不需要复杂的驱动程序配合，仅需单方向连续转动的输入动力，就能通过叉形构件和椭圆基座的型面配合，实现固定角度的间歇转动输出，相比采用槽轮、棘轮的同功能结构，零件数量更少，装配工序更简单，综合制造成本更低，适合在小负载、固定节拍的传动工位上批量使用。
