手摇式可升降高度调节工作台结构设计

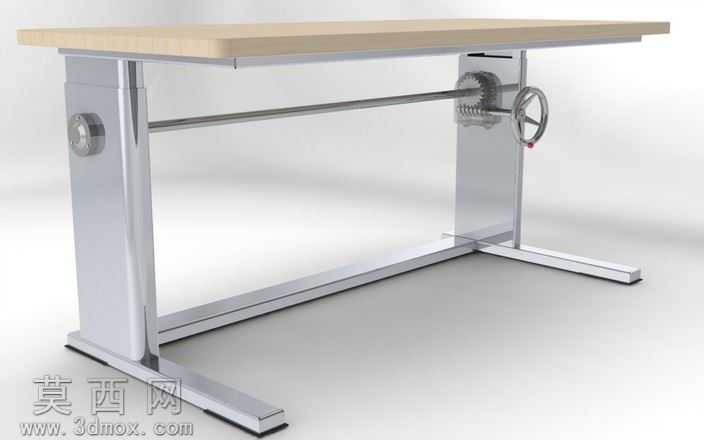

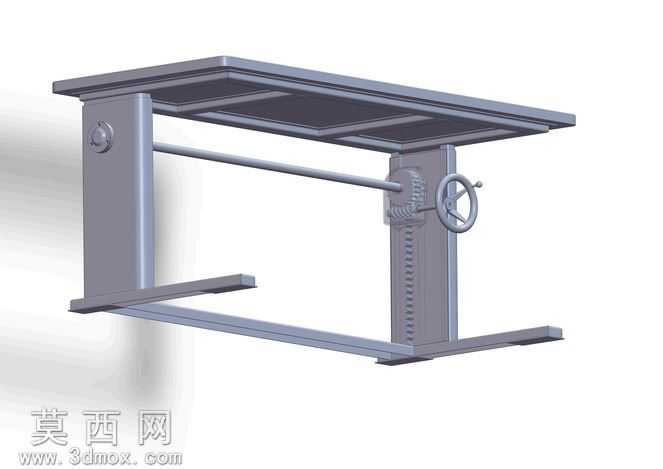

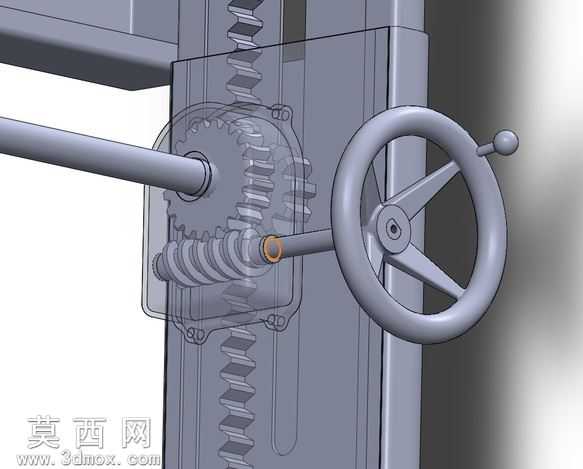

本作品为手摇驱动的可升降工作台三维建模成果，建模过程中优先保证结构传动逻辑的准确性，对核心升降传动组件做了精细化的特征还原。整体模型采用模块化建模思路，拆分出台面组件、双侧支撑立柱、底部承托底架、手摇驱动组件、横向同步传动杆五大独立模块，各模块间保留真实的装配约束关系，可直观演示整体升降的动作逻辑。材质渲染阶段，针对不同部件的物理属性做了对应材质参数调试：台面部分采用浅原木色哑光木质材质，还原实木颗粒板的细腻纹理与低反光质感，边缘做轻微圆角处理避免尖锐棱角；支撑立柱、底架、传动杆等金属结构件采用抛光镀铬金属材质，调整反射粗糙度参数模拟不锈钢亮面的冷冽金属质感，边缘处做细微的倒角高光处理增强真实感；手摇轮部分采用金属轮辐搭配哑光塑胶握柄的材质组合，还原操作部件的握持触感；立柱侧面的高度锁止旋钮做了金属拉丝纹理处理，区分于主架体的亮面质感。结构设计上，核心采用蜗轮蜗杆传动结构实现升降驱动，该结构可在升降过程中实现平稳的高度调节，同时具备可靠的自锁特性，调整到目标高度后无需额外锁止结构即可固定位置，避免台面意外滑落；横向传动杆连接两侧立柱内部的升降机构，保证单侧手摇时双侧支撑同步升降，避免台面倾斜；双侧立柱采用矩形截面的套叠式伸缩结构，内部设置导向滑轨保证升降过程顺滑无卡顿，底部的横向底架向前后方向延伸，增大支撑跨度提升整体放置稳定性，避免升降到最高位置时出现侧翻风险。建模过程中对传动部件的啮合间隙、伸缩结构的配合公差都做了符合实际生产要求的参数设置，并非仅做外观造型的模拟，可用于结构原理演示、非标工作台设计参考等场景，渲染阶段采用柔和的影棚布光，突出金属件的反光层次与木质台面的温润质感，整体呈现效果清晰直观，可完整展示该款升降工作台的结构特点与设计优势。
