汽车排气系统格栅式装饰结构件

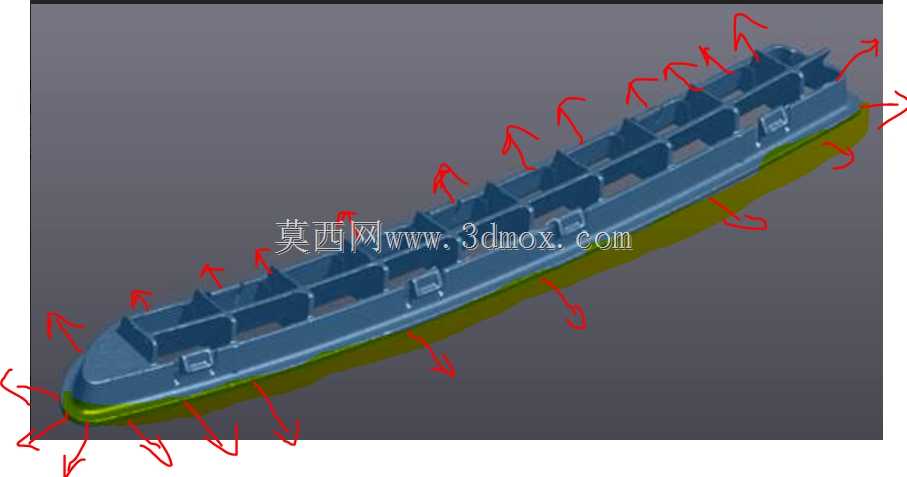

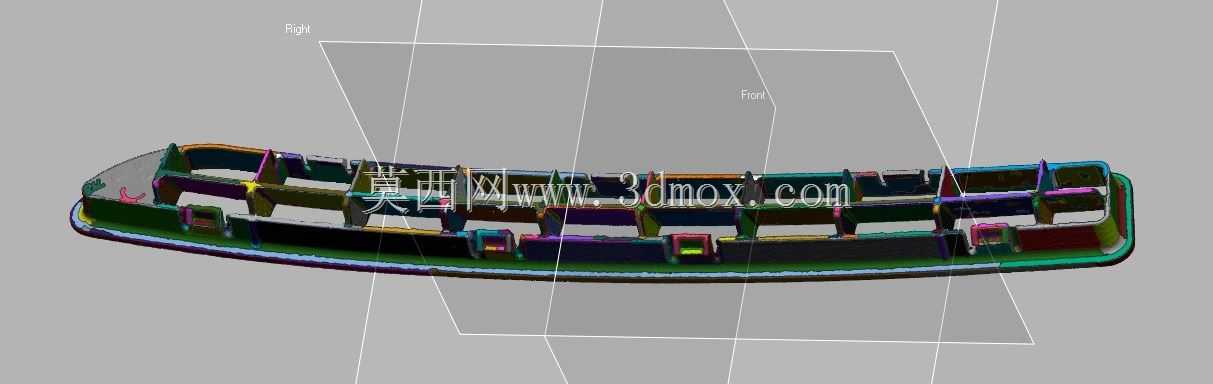

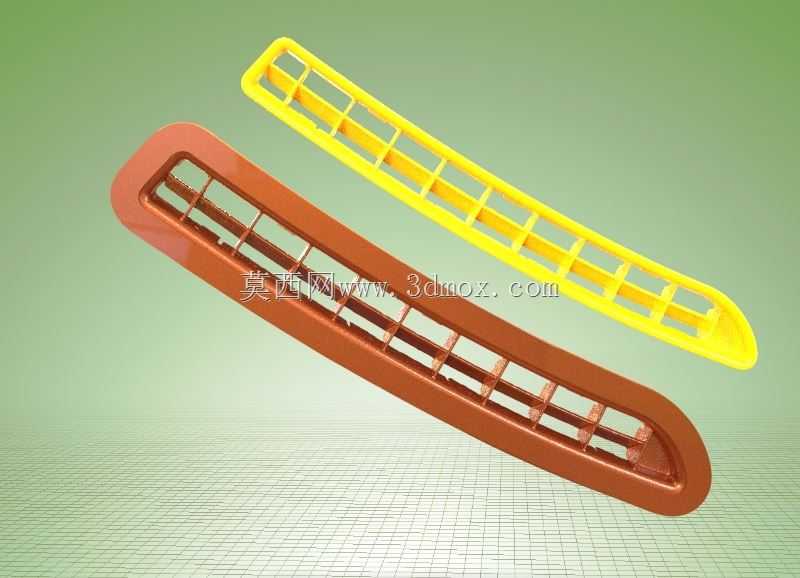

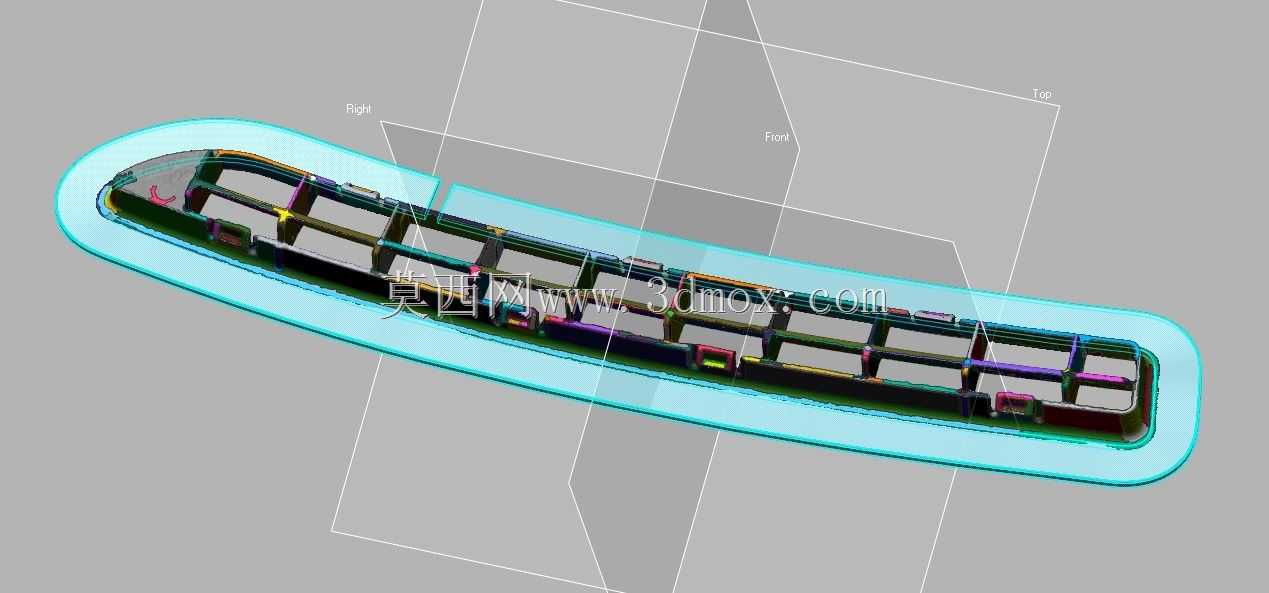

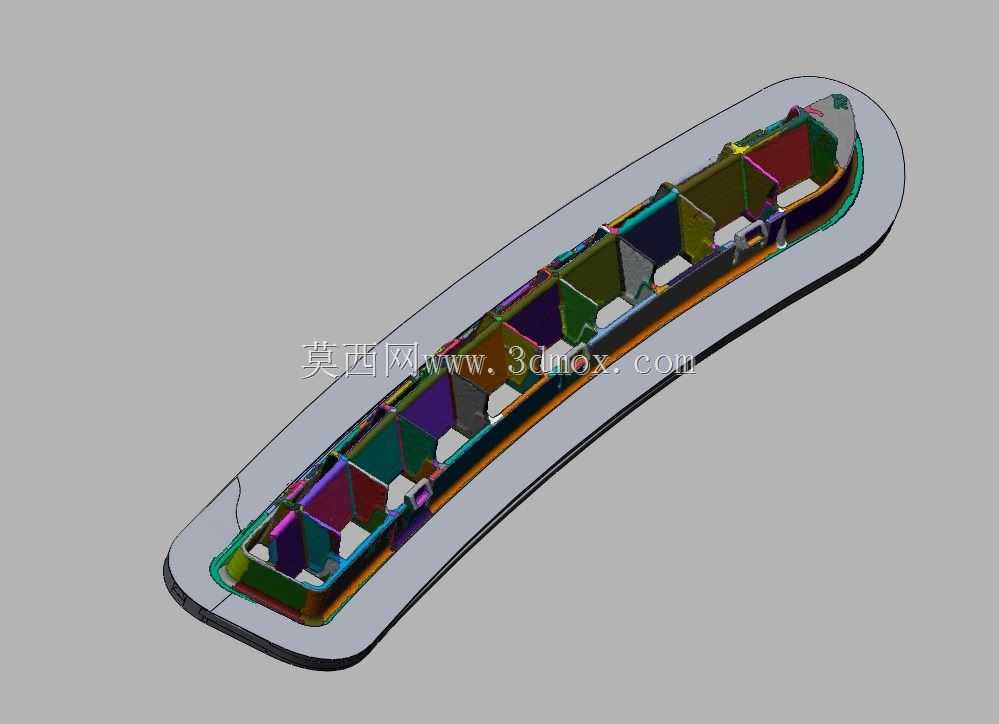

这类格栅式长条结构件，多用于乘用车辆排气系统周边的装饰与气流疏导场景，安装在车身侧围或后保险杠对应排气的预留位，一方面遮挡排气系统内部的金属管路、隔热层等结构，保证车身外观的整体性，另一方面通过格栅的镂空结构，引导排气周边的空气流动，避免局部热量积聚对周边塑料覆盖件造成热老化影响。从结构设计来看，整体采用长条形圆弧收边的轮廓，两端做圆角过渡处理，避免安装后出现尖锐棱边与周边覆盖件产生干涉，也能减少行车过程中气流经过产生的风噪。主体框架为等宽的围边结构，内部设置多道平行的横向加强筋，筋条与外框采用一体化注塑成型的结构，既保证了整体的结构刚度，在受到轻微外力冲击时不会出现断裂变形，又通过镂空的格栅间隙控制了整体重量，符合汽车零部件轻量化的设计要求。设计过程中需要重点匹配安装边界的尺寸公差，法兰延伸段的尺寸控制在12.7毫米，刚好卡入车身覆盖件的预留安装槽内，安装时通过背部的卡扣结构与车身钣金直接卡接，不需要额外设置固定螺丝，能有效提升总装环节的装配效率。逆向建模过程中，需要重点还原筋条的厚度与间距，每道筋条的厚度保持均匀，避免注塑过程中出现缩痕、缺料等成型缺陷，同时筋条之间的间隙控制在一致的宽度，保证外观的视觉一致性。外表面的弧度需要与车身安装位的曲面完全贴合，安装后不能出现高低差、缝隙不均等问题，避免影响整车的外观精度。这类结构件通常采用耐温改性塑料制作，能够承受排气系统传递过来的持续高温，不会在长期使用过程中出现变色、变形等问题，同时材料具备一定的抗老化性能，能够适应户外行车过程中的紫外线、雨水、温差变化等复杂环境，保证零部件的使用寿命。结构设计时还需要考虑后期维护的便利性，卡扣结构设置在背部的隐蔽位置，拆卸时不需要破坏周边的覆盖件，方便后续对排气系统部件进行检修更换。
