两级传动齿轮减速电机结构三维设计

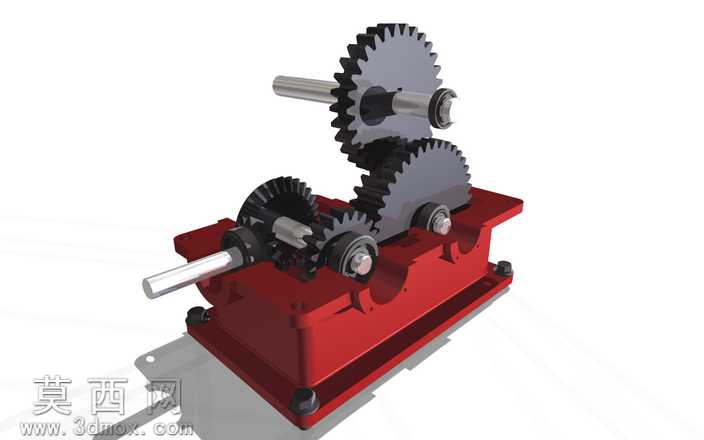

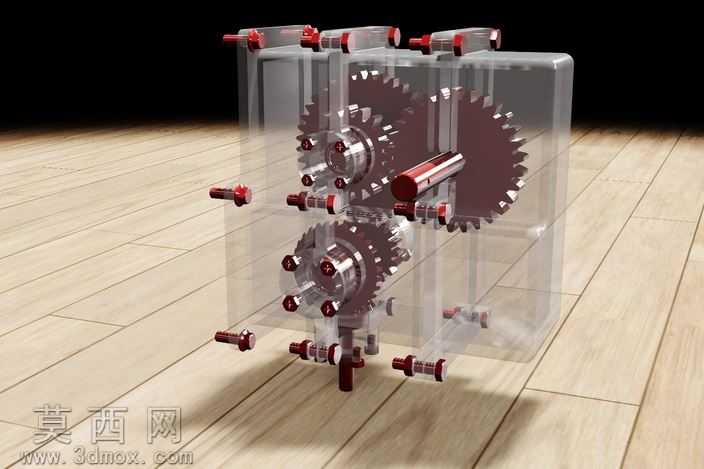

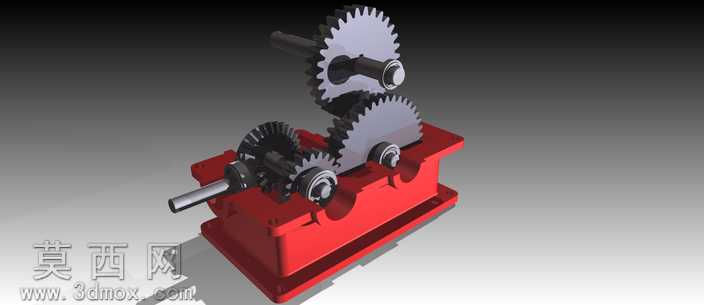

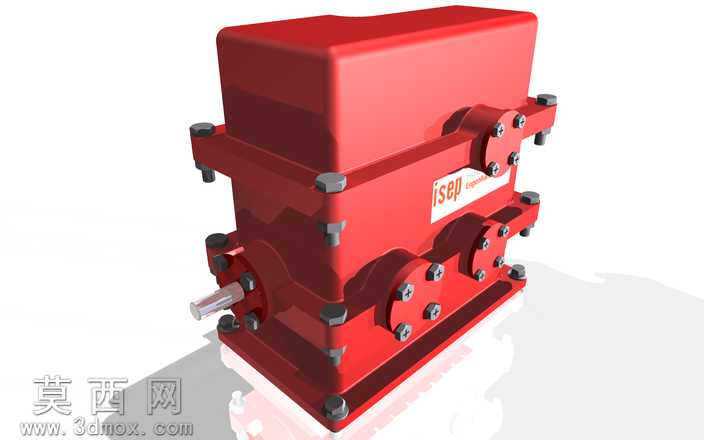

本作品为两级传动齿轮减速电机的三维结构设计，建模过程中严格遵循机械传动设计的参数规范，首先完成核心传动参数的匹配计算，确定各级齿轮的模数、齿数、压力角与传动比分配，保证减速输出的扭矩与转速符合通用传动场景的使用需求。建模阶段先搭建整体装配基准，以箱体的安装面与轴承孔位为核心定位基准，依次完成输入轴、中间轴、输出轴的轴段建模，针对轴上的键槽、轴肩、轴承安装位等细节特征做精准还原，保证各零件的装配公差符合机械设计标准。齿轮建模过程中通过参数化生成渐开线齿廓，对齿顶圆、齿根圆做圆角过渡处理，还原真实齿轮的啮合接触形态，避免传动干涉问题。箱体部分采用分体式红色铸铁质感的材质设计，建模时预留轴承安装座、油位观察位、底座安装孔等结构特征，箱体边角做加强筋与圆角处理，兼顾结构强度与工艺合理性。渲染阶段为不同零件匹配对应材质：齿轮与传动轴采用调质钢的金属哑光材质，还原金属加工后的细腻质感，轴承部分做滚动体与内外圈的分色处理，清晰展示轴承的装配结构，箱体采用铸铁烤漆的红色质感，表面添加细微的颗粒纹理模拟真实铸件的漆面效果，底座安装脚做哑光黑的防滑垫材质区分。整体装配完成后做全局干涉检查，验证各级齿轮的啮合间隙、轴系的轴向窜动间隙均处于合理范围，同时通过爆炸视图可清晰拆解各零件的装配关系，直观展示减速电机从动力输入到两级齿轮减速再到扭矩输出的完整传动路径，设计过程中兼顾了结构的合理性与装配工艺性，可用于机械原理教学、传动结构参考以及相关设备的选型参考。
