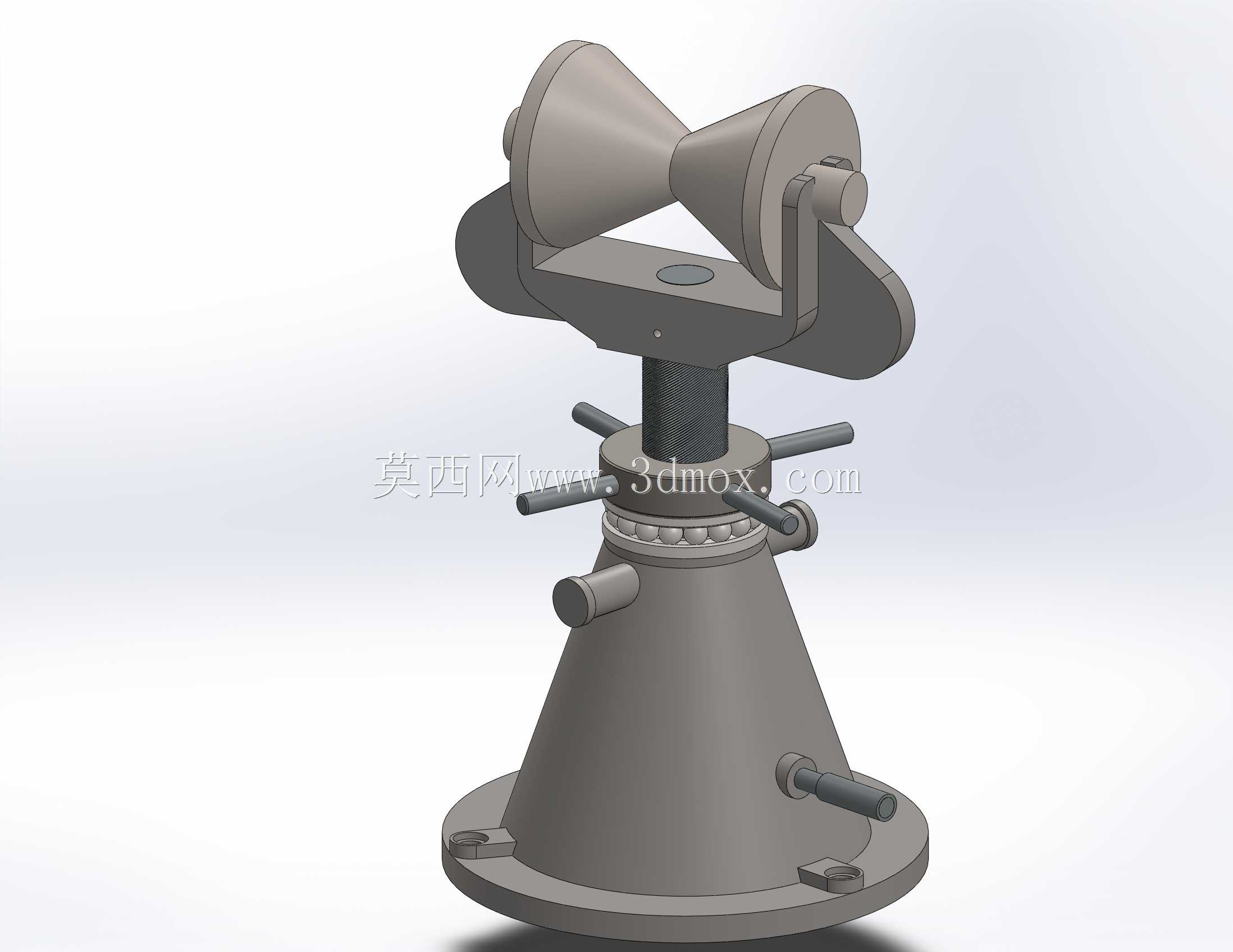

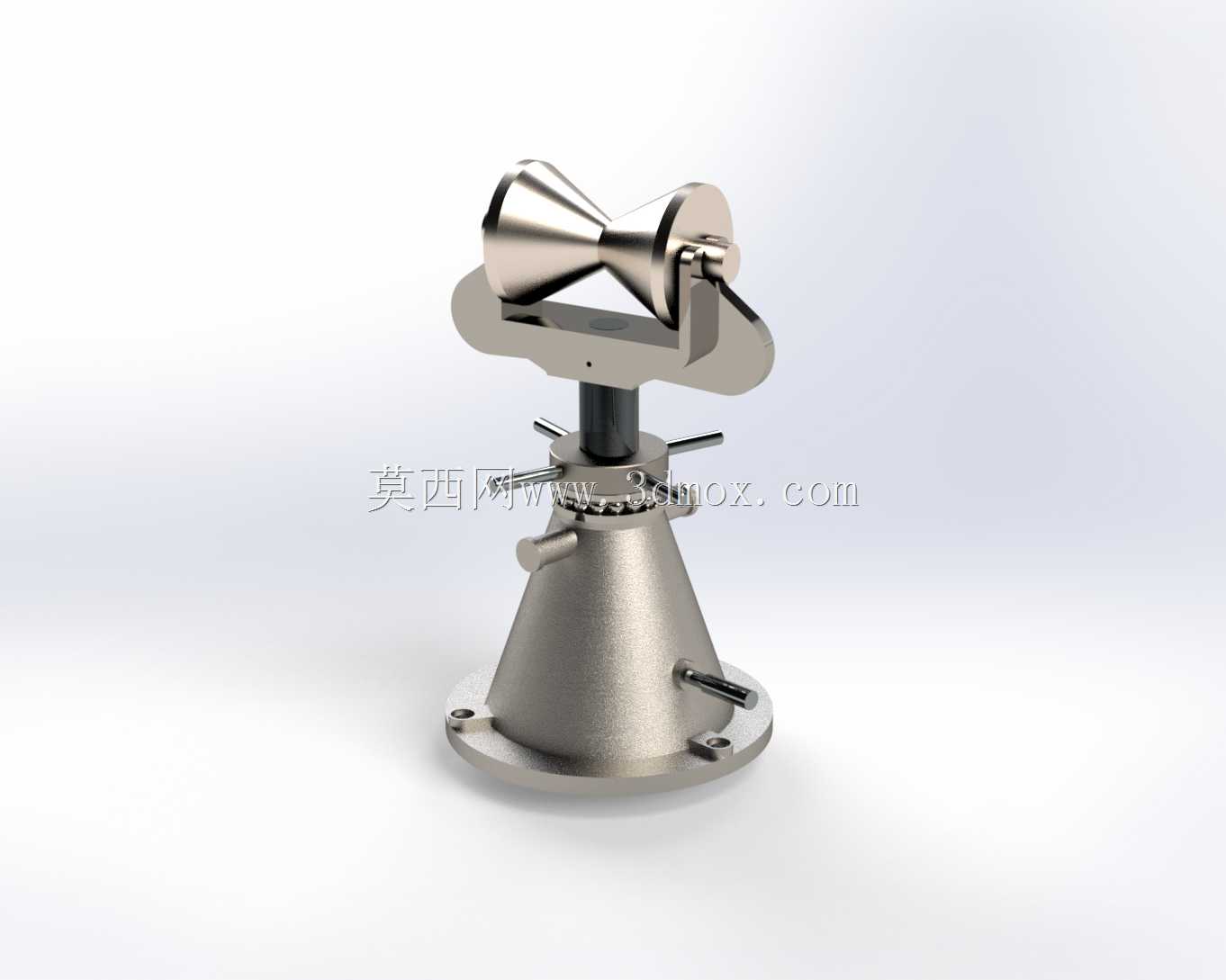

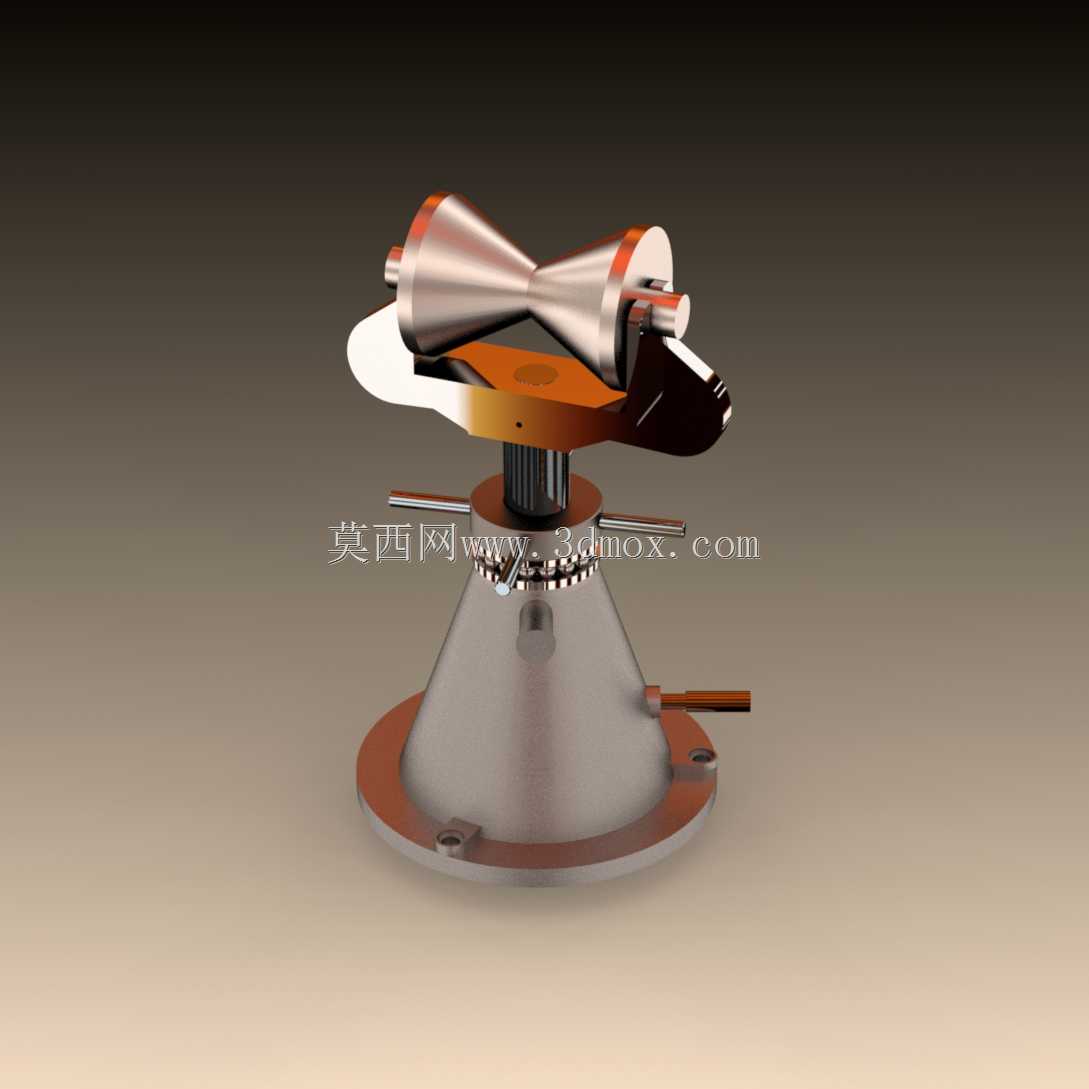

可调式锥形基座缆绳导向支撑装置

该支撑装置主要应用于船舶系泊、小型起重设备牵引导向、户外临时缆线固定等场景，核心作用是为缆绳、钢索提供稳定的转向支撑，避免缆绳与设备基座、地面边缘直接摩擦造成磨损，同时可根据作业需求调整导向高度与角度，适配不同方向的牵拉作业需求。装置底部采用带安装孔的法兰式锥形基座，基座整体为上窄下宽的锥台结构，底部法兰盘预留三个均匀分布的沉头安装孔，可通过螺栓直接固定在混凝土基础、设备平台顶面或甲板上，锥台结构自身具备优异的抗倾覆性能，能承受缆绳牵拉带来的侧向载荷，不会在受力时出现基座偏移或翘曲问题。基座上方设置可升降的立柱调节结构，通过侧面的锁紧手柄可调整立柱伸出高度，调整行程覆盖常规作业的高度差需求，锁紧后立柱与锥台基座无相对窜动，可承受径向与轴向的复合载荷。立柱顶部安装双锥面导向轮组，两个对称布置的锥形滚轮形成中间窄、两端宽的导向槽，缆绳嵌入槽内后不会出现脱槽问题，滚轮通过销轴与顶部支架连接，可绕销轴自由转动，滚轮表面做抛光处理，降低与缆绳接触时的摩擦阻力，减少缆绳表层的磨损速率。顶部支架与立柱之间设置旋转调节结构，可绕立柱轴线360度旋转调整导向方向，调整到位后通过侧面的锁紧拨杆固定，可适配不同方向的缆绳牵拉角度，无需重新拆卸安装基座即可完成导向方向调整。整个装置的结构件均采用金属材质加工，滚轮与基座表面做防锈处理，可在户外露天、潮湿盐雾等环境下长期使用，安装时需保证基座法兰与安装面完全贴合，螺栓锁紧扭矩符合载荷要求，使用过程中定期检查滚轮转动灵活性与锁紧结构的可靠性，避免因结构松动导致导向失效。从设计逻辑上看，该装置优先考虑了受力稳定性与调节便利性，锥形基座的重心低，抗侧向载荷能力远高于直筒式基座，双锥面滚轮的设计相比普通单滑轮，对缆绳的限位能力更强，尤其适配带一定角度倾斜牵拉的作业场景，不会出现缆绳从滑轮侧边脱出的风险，整体结构无复杂传动部件，维护成本低，可在多数需要缆绳导向支撑的作业场景中替代传统的固定式焊接支架，大幅提升现场作业的调整效率。
