可倾式液压驱动熔炉翻转支撑装置

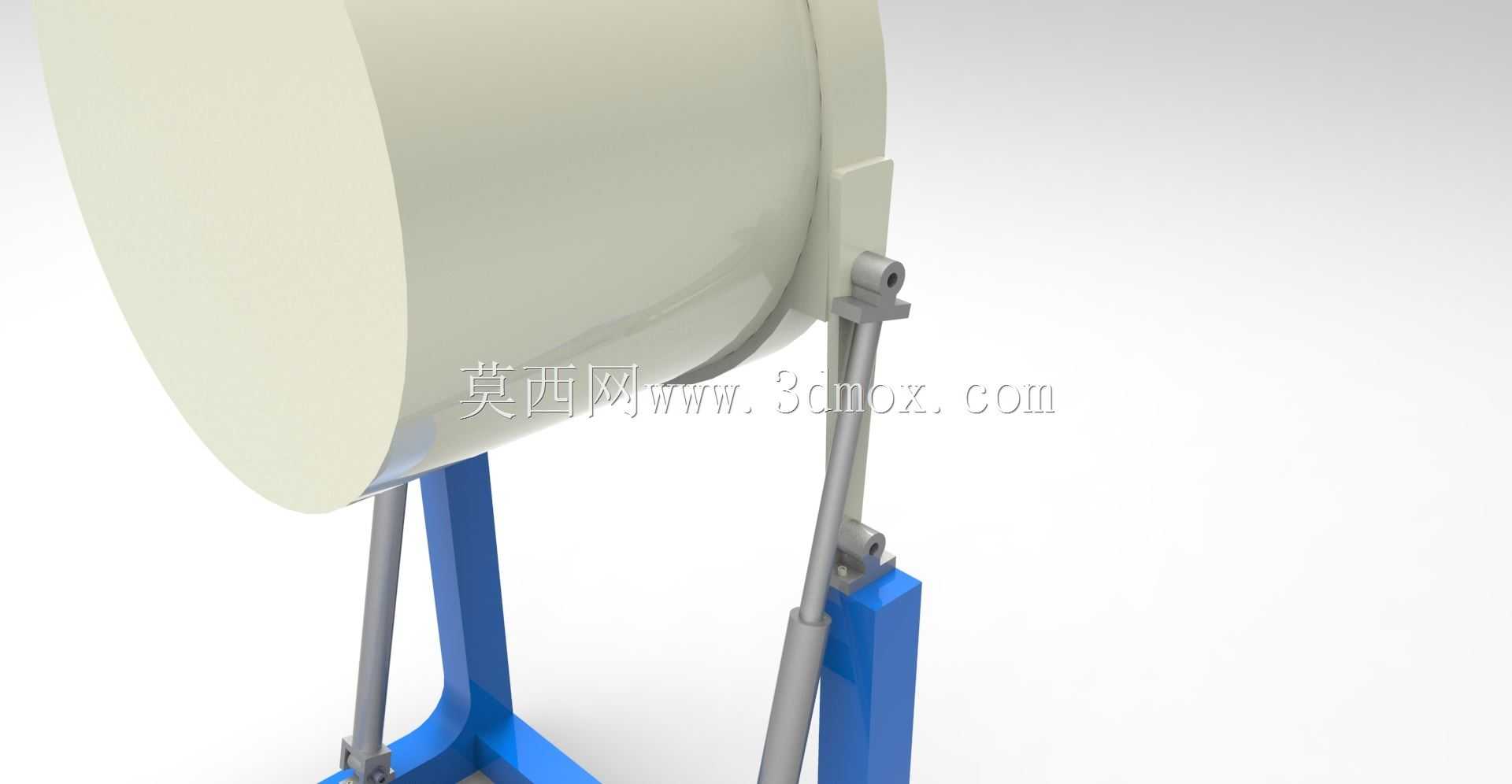

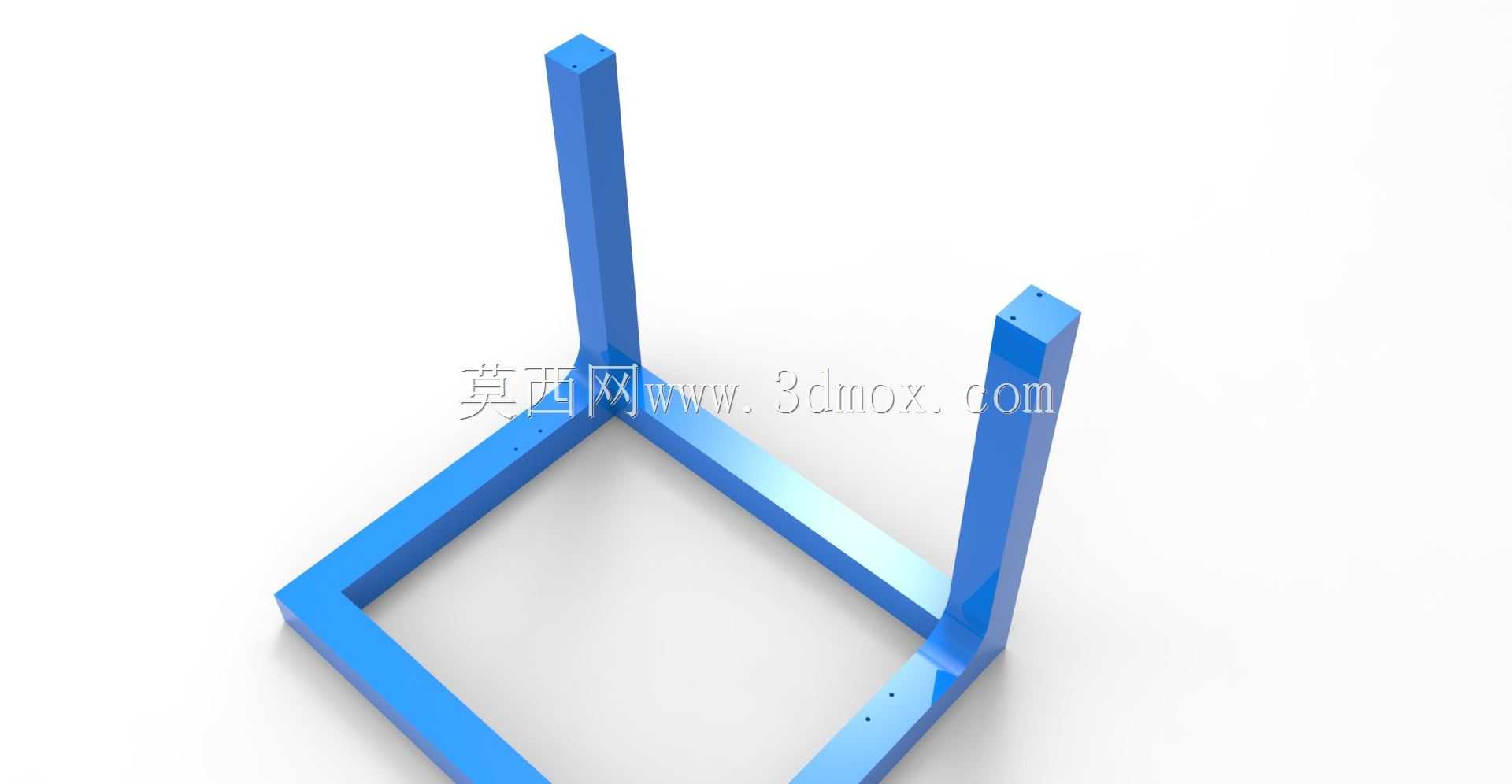

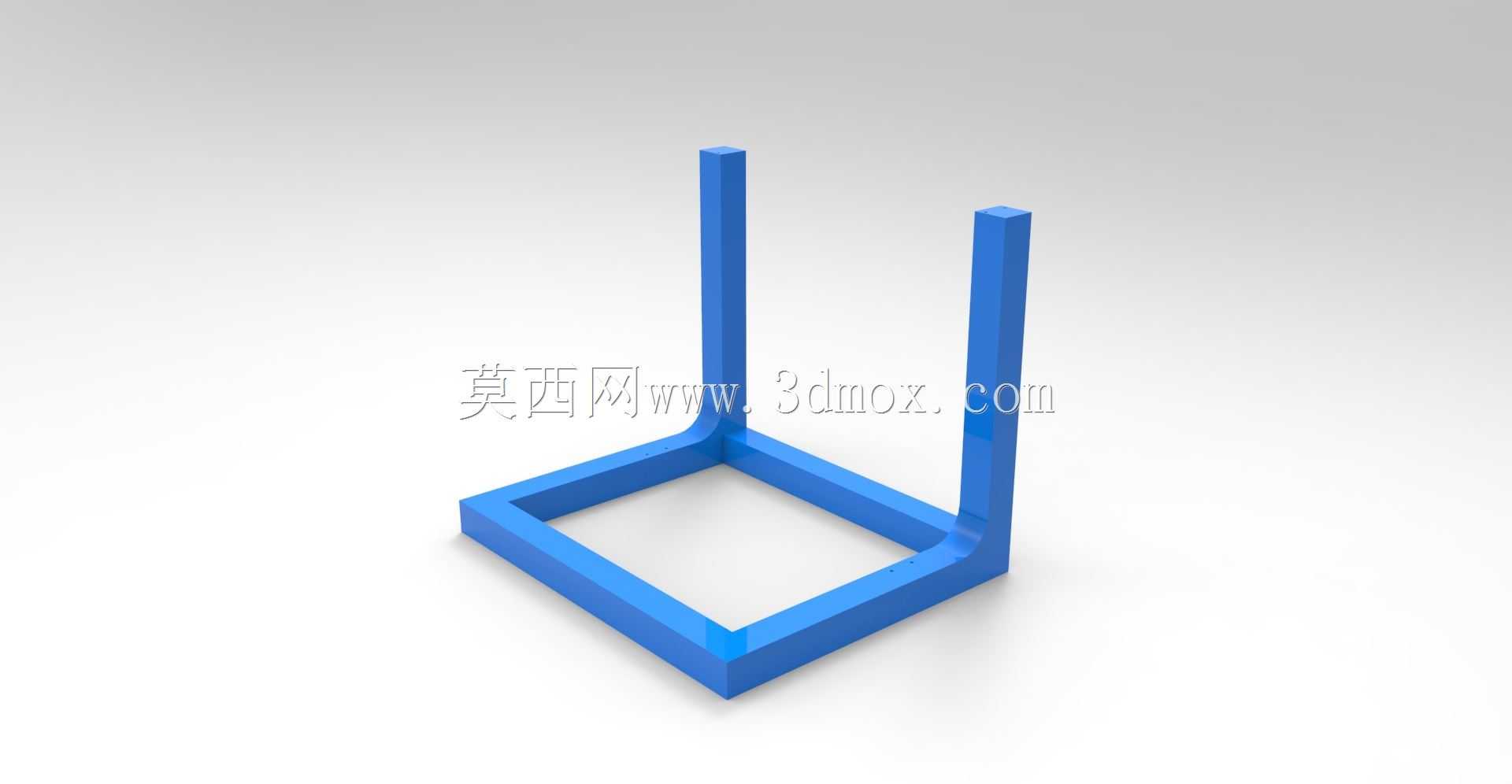

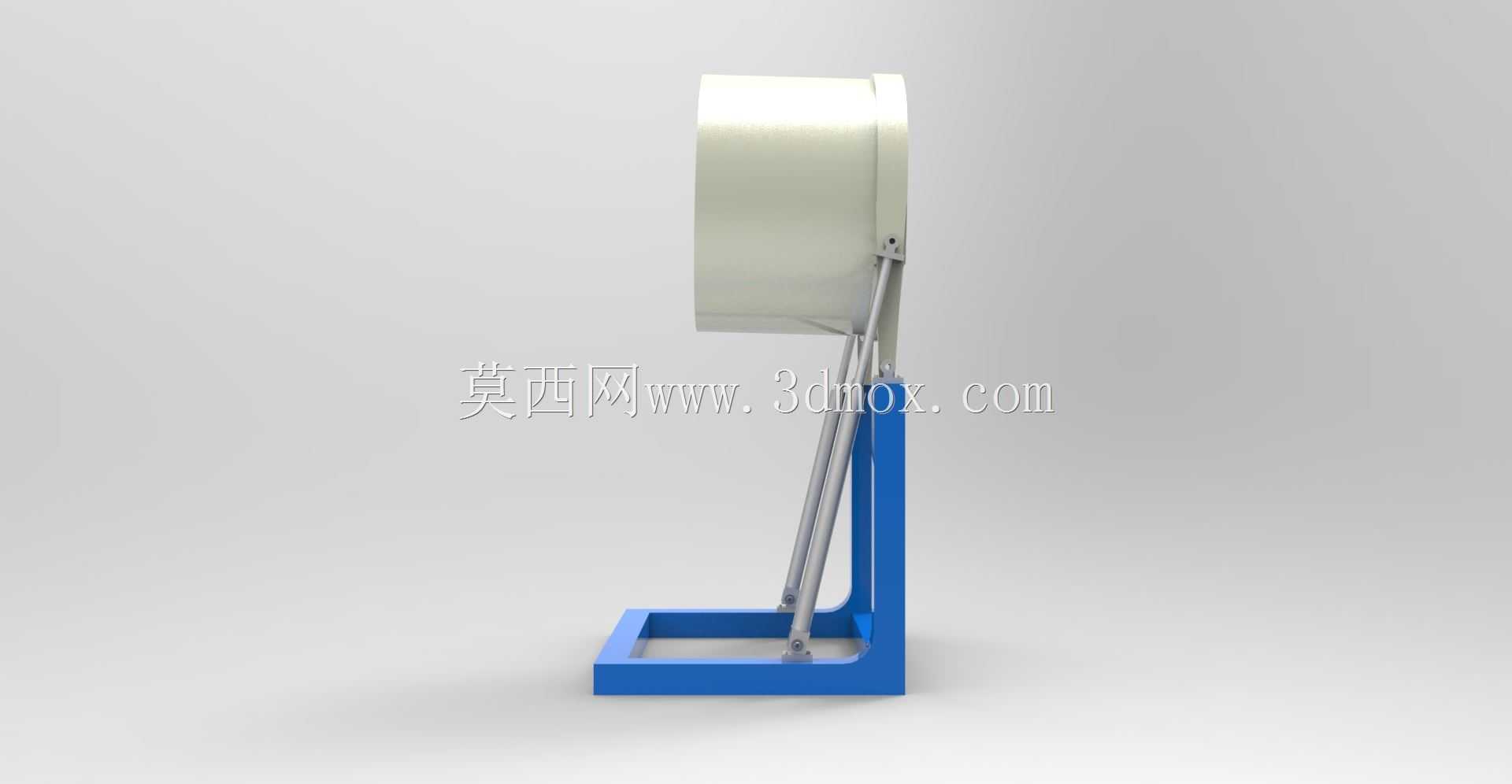

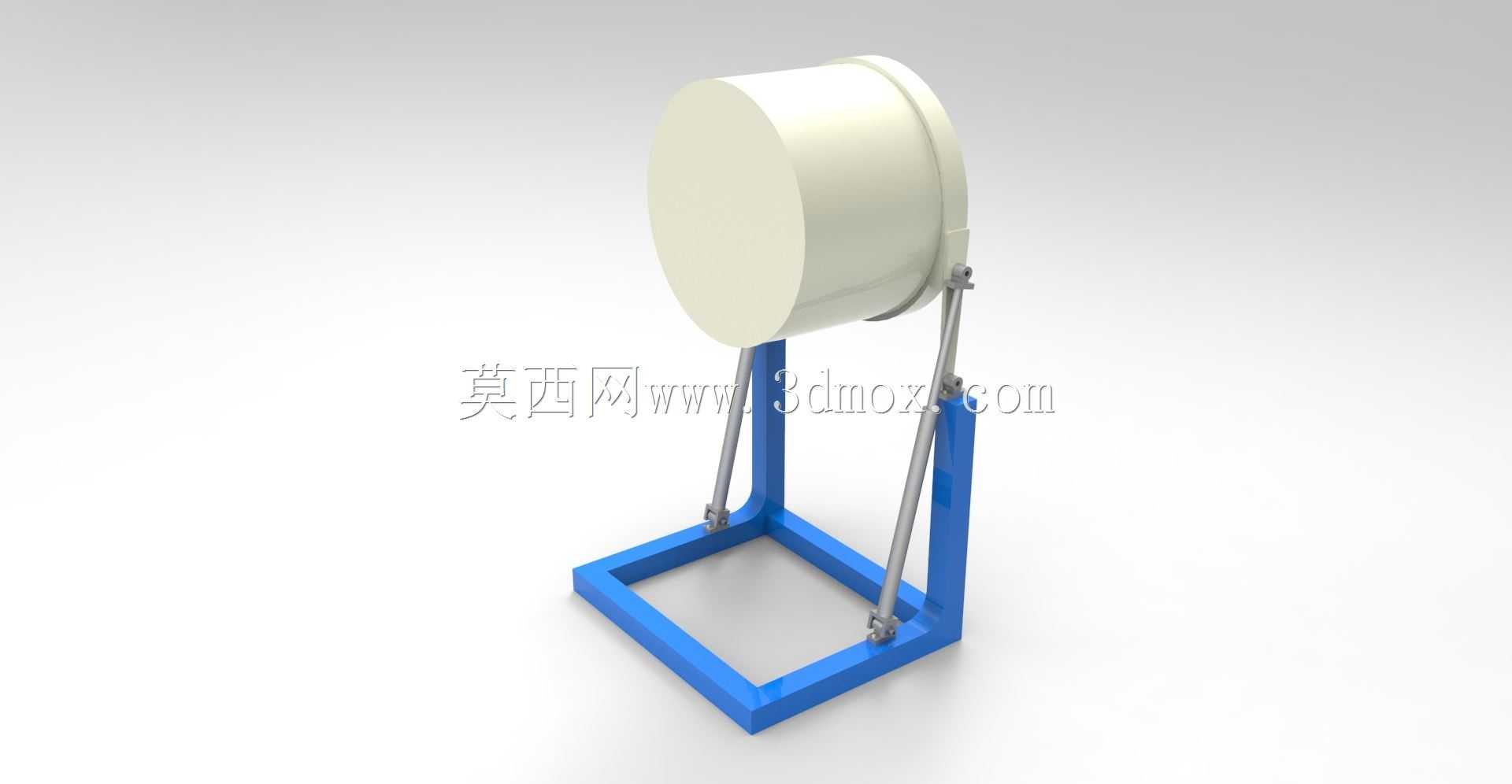

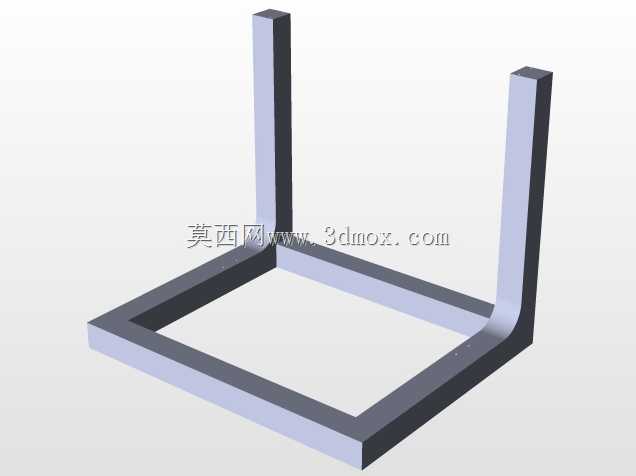

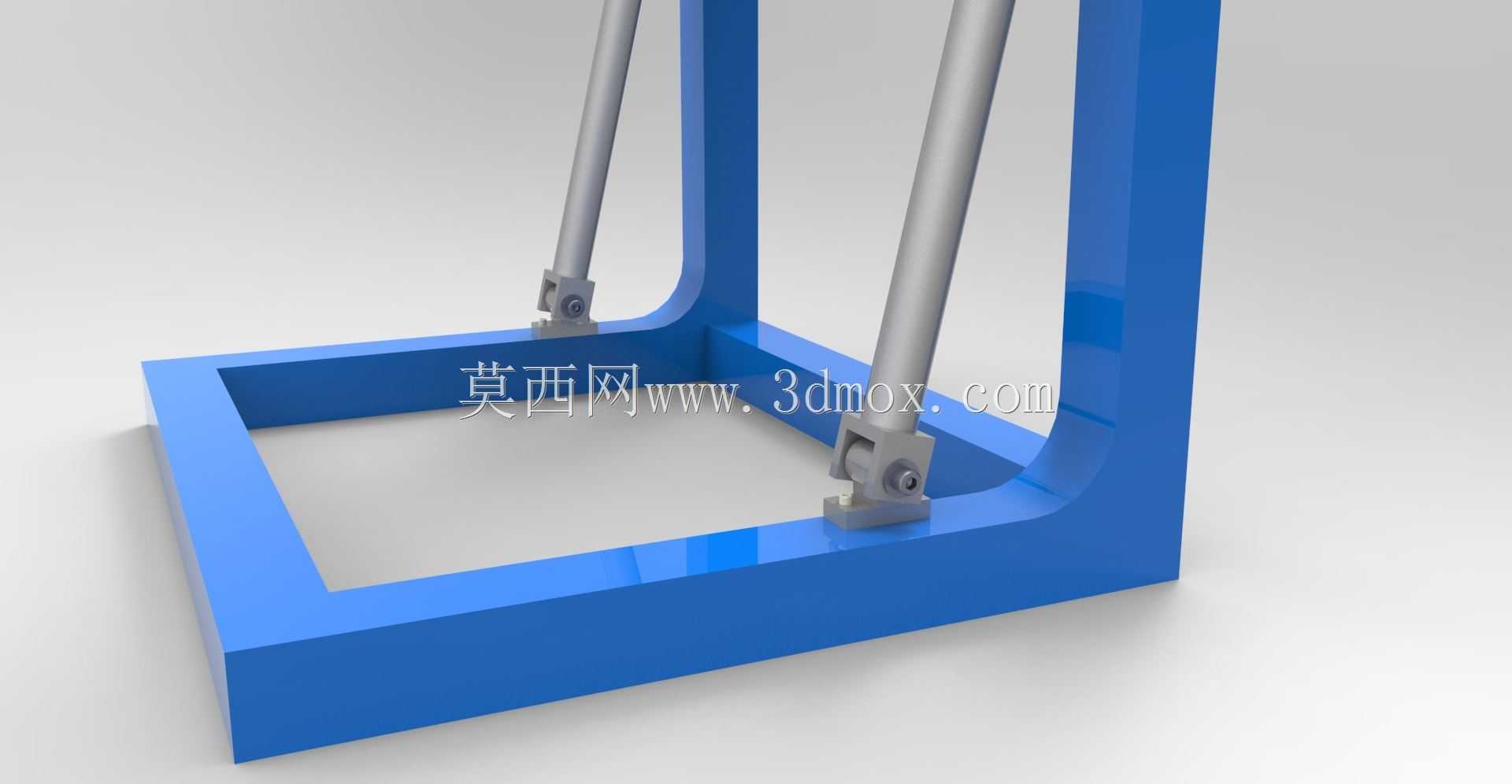

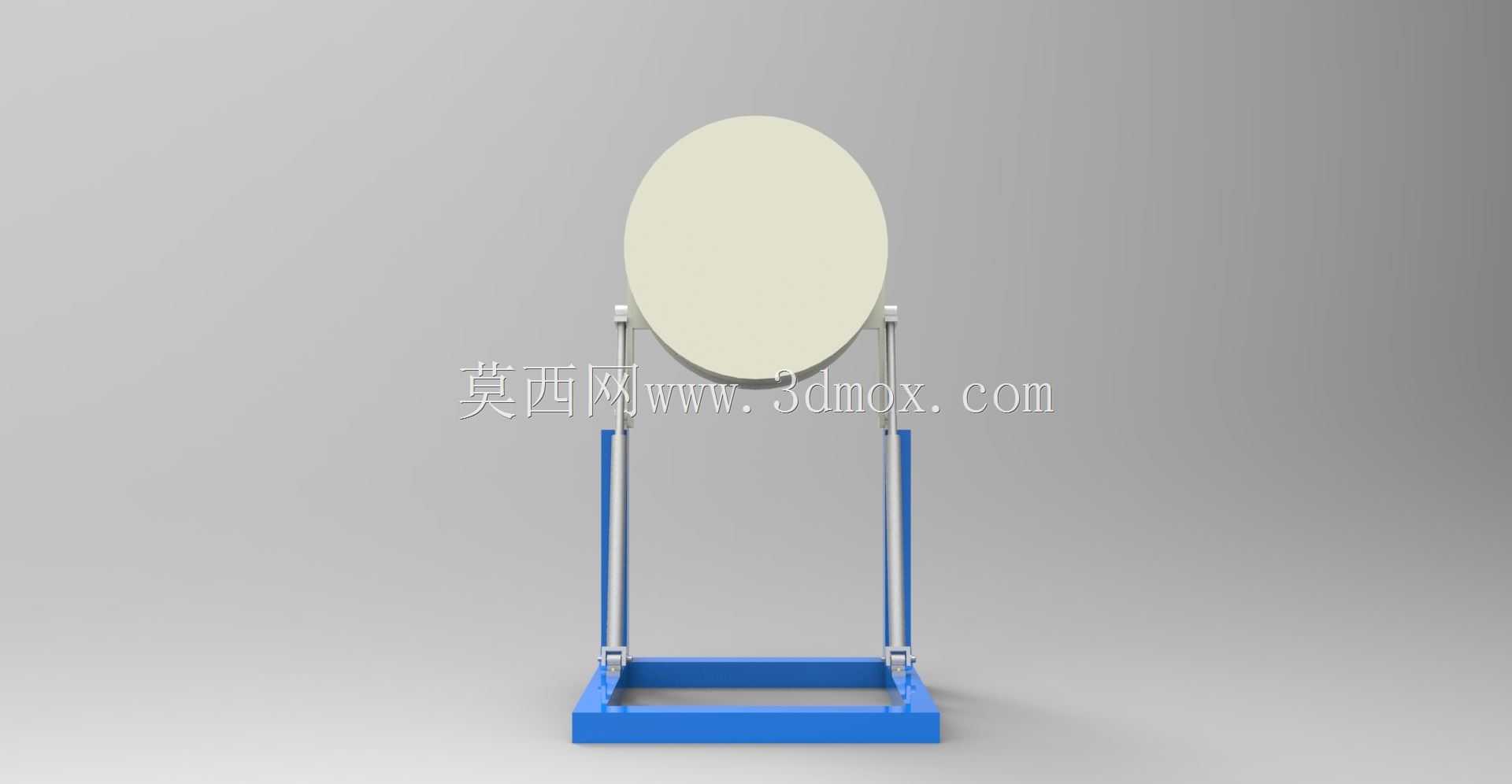

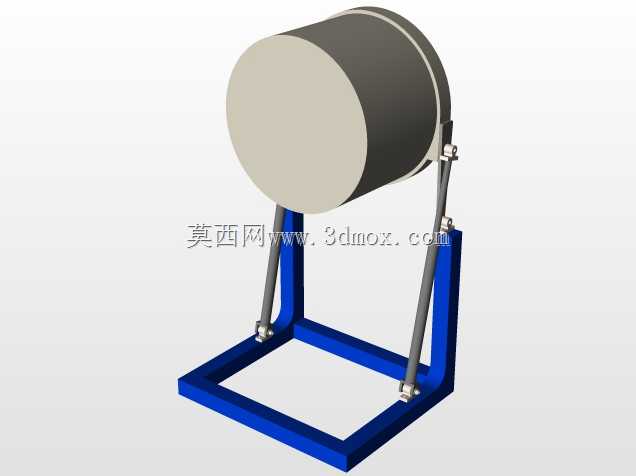

这套可倾式液压驱动熔炉装置，主要面向小型金属熔炼、实验室熔样、小批量有色金属浇铸场景设计，解决传统手动倾转熔炉劳动强度大、倾转角度控制精度差、高温作业安全风险高的实际痛点。整套装置的核心逻辑是通过液压动力驱动配套气缸动作，替代人力完成熔炉从水平静置到90度倾转的全行程动作，操作人员仅需操控液压阀组即可完成熔液倾倒，全程无需近距离接触高温炉体，大幅降低高温熔液喷溅、炉体重心偏移倾覆的作业风险。从结构设计层面来看，装置采用U型方管焊接底座作为安装基准，底座的支腿跨度经过重心校核，当炉体满载处于最大倾转角度时，整体重心投影始终落在底座支撑边界范围内，不会出现侧翻隐患，底座底部预留了地脚螺栓安装孔，可直接固定在混凝土作业平台或钢结构机架上，安装时需保证底座上平面水平度误差不超过1mm/m，避免倾转过程中出现卡滞。两侧的支撑立板采用对称式布局，每侧立板上设置上下两个铰接点，下部铰接点连接液压驱动气缸的缸筒端，上部铰接点作为炉体的旋转支点，气缸活塞杆端与炉体侧面的铰接耳座连接，当液压油通入气缸无杆腔时，活塞杆伸出推动炉体绕上部支点旋转，通过调节液压系统的流量阀即可控制倾转速度，可根据浇铸工艺需求实现0-90度范围内任意角度的停留锁定，适配不同浇铸流速的工艺要求。炉体采用圆筒形卧式结构，外部为钢制炉壳，内部预留耐火材料浇筑层的安装空间，炉体与支撑支架的铰接位置做了隔热处理，避免炉体高温传导至气缸密封件导致密封老化失效，气缸选型时特意预留了1.5倍的负载余量，即使炉内熔液满载、炉衬挂渣增加额外重量时，驱动动作依然平稳无卡顿。在实际应用中，这套装置可适配10-50kg容量的小型熔炉，既可以用于五金加工车间的小批量铜、铝等有色金属零件浇铸，也可用于职业院校热加工实训、科研院所材料试样熔炼等场景，相比手动倾转的同容量熔炉，作业时的人力投入可降低80%以上，倾转角度的控制精度可达±1度，能够有效减少熔液倾倒过程中的洒漏问题，降低原材料损耗。设计过程中特意简化了整体结构，所有铰接点均采用标准销轴连接，日常维护时仅需定期给铰接点加注润滑脂、检查液压管路密封情况即可，没有复杂的传动部件，后期运维成本极低，支架表面采用喷塑处理，可抵御车间内的潮气、少量腐蚀性气体侵蚀，延长设备整体使用寿命。
