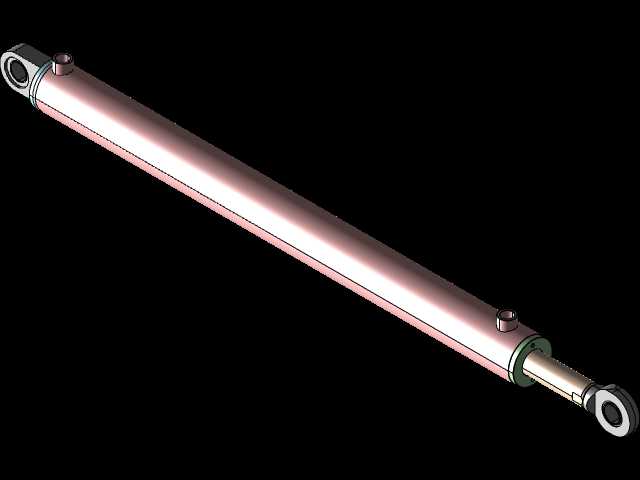

双耳环铰接式长行程液压油缸结构

这款长行程铰接式液压缸，在各类需要直线往复推力输出的工业场景中适配性极强，从工程机械设备的动臂举升、工装夹具的夹紧定位，到自动化生产线的工件推料、物流设备的货叉升降，都能见到这类结构油缸的应用。不同于法兰安装、脚座安装的油缸，这款采用两端耳环铰接的安装形式，安装时可通过配套销轴完成与设备机架、执行端部件的铰接连接，能够补偿安装过程中存在的小角度偏摆误差，避免油缸运行过程中因侧向力导致的活塞杆拉伤、密封件偏磨问题，大幅降低设备运行过程中的密封失效漏油概率。

从结构设计逻辑来看，这款油缸采用单杆双作用的结构形式，无杆腔进油时可输出更大推力，适配重载举升、压紧的工况需求，有杆腔进油时活塞杆回缩，回程速度更快，能够缩短设备作业的空行程时间。缸筒内壁采用高精度珩磨处理，表面粗糙度控制在合理区间，配合活塞上的格莱圈、导向环组合密封结构，既能保证高低压工况下的密封可靠性，又能减少活塞运行过程中的摩擦阻力，避免低速爬行问题。活塞杆表面经过镀硬铬抛光处理，硬度和耐磨性能满足户外、多粉尘工况的长期使用需求，减少外界杂质刮伤杆体导致的密封损坏。缸体上的油口位置经过优化，布置在缸筒侧面靠近两端的位置，既方便管路连接布局，又能避免全行程运行时活塞与油口位置发生干涉。两端耳环内预留了轴承安装位，可根据使用场景选配自润滑轴承或者铜套，降低铰接位置的转动磨损，减少日常维护的频次。

从安装边界尺寸来看，这款油缸缸径70毫米，杆径40毫米，最大行程可达840毫米，额定工作压力135巴，选型时需要注意，全伸出状态下的总长度要预留足够的安装空间，铰接点的同轴度误差需要控制在允许范围内，避免运行过程中出现别卡问题。日常设备维护时，只需定期检查铰接位置的润滑状态、活塞杆表面的清洁度以及密封位置的渗漏情况，即可保证长期稳定运行。这类油缸在建模时需要重点关注密封槽的尺寸公差、耳环的铰接同轴度、缸筒与端盖的连接强度，才能保证模型导出后可直接用于工程选型参考、装配干涉检查，避免实际生产装配时出现尺寸不匹配的问题。
