发动机燃烧室泄漏测试机三维设计

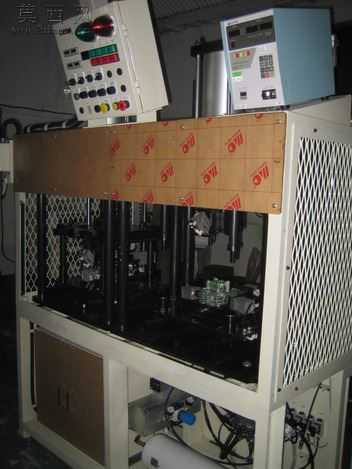

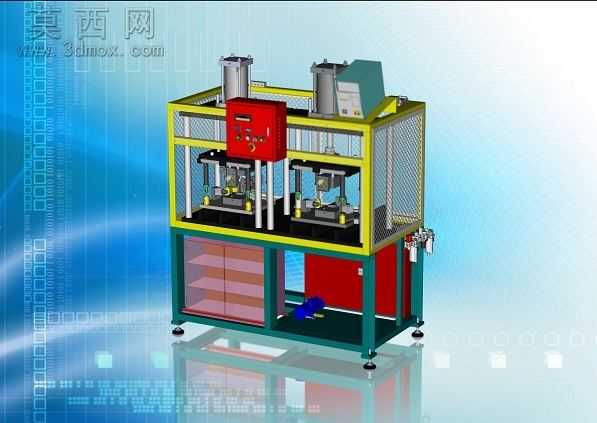

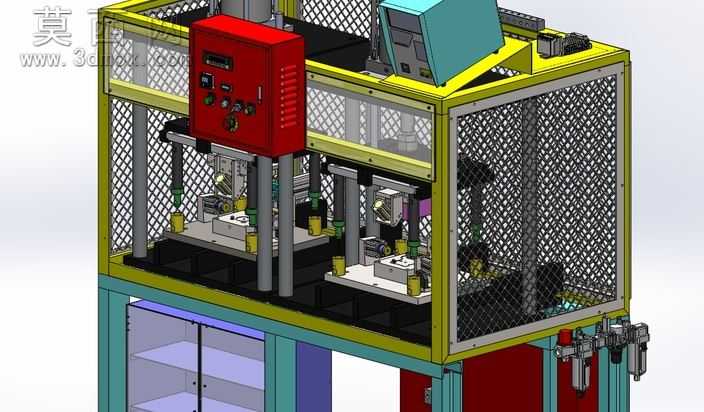

本模型为针对发动机燃烧室等零部件打造的泄漏测试专用设备，整体采用SolidWorks完成全参数化三维建模，所有零部件均按照实际工业生产的尺寸比例进行1:1还原，建模过程中严格遵循机械设计的公差配合标准，确保各运动部件无干涉、装配关系完全符合实际设备的运行逻辑。模型完成后通过专业渲染工具进行效果呈现，设备框架部分采用金属材质渲染，还原钢制型材的哑光磨砂质感，安全防护网采用半透明金属网格材质，既体现防护结构的通透可视性，又还原金属网的编织纹理，操作面板与柜体部分采用工业烤漆材质，区分红色急停区域、绿色柜体与黄色安全防护边框的色彩差异，底部脚轮采用橡胶与金属结合的材质表现，还原工业脚轮的防滑与承重特性，整体渲染效果真实还原工业现场设备的视觉质感。从结构设计来看，设备采用双工位并行测试布局，上部设置两组独立的测试压合执行单元，搭配气动驱动组件实现测试工位的自动压合与密封，中部为测试作业腔，四周加装黄色边框的金属防护网，既可以观察内部测试状态，又能避免测试过程中人员误入作业区域造成安全隐患，下部为柜体式结构，左侧设置多层储物格用于放置测试工装与密封配件，右侧为电气与气路元件安装舱，集成了测试所需的控制阀、管路与电气控制模块，设备底部配置可调节支撑脚轮，既方便设备的移位转运，又可以在固定作业时调平设备保证测试精度。设计思路上，该设备围绕发动机燃烧室的泄漏检测需求开发，针对燃烧室复杂的型腔结构设计了专用的密封工装，能够在压合后完成型腔的密封封堵，通过通入测试介质检测压力变化判断工件是否存在泄漏缺陷，双工位的设计可以实现上下料与测试过程的并行作业，大幅提升检测效率，安全防护结构的设计完全符合工业设备的安全规范，柜体式的集成布局将气路、电气元件集中收纳，既减少了设备的占地面积，又方便后期的维护与元件更换，整体结构紧凑、功能分区明确，完全满足工业生产线上零部件气密性检测的实际使用需求，可作为同类泄漏检测设备设计的参考方案，也可用于自动化检测生产线的布局仿真与教学演示。
