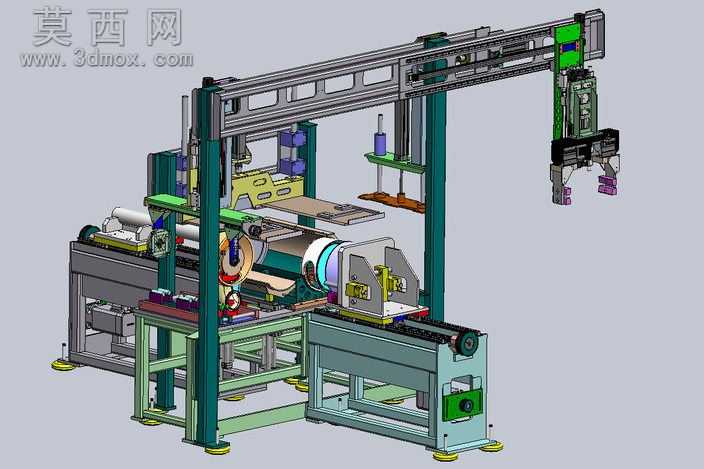

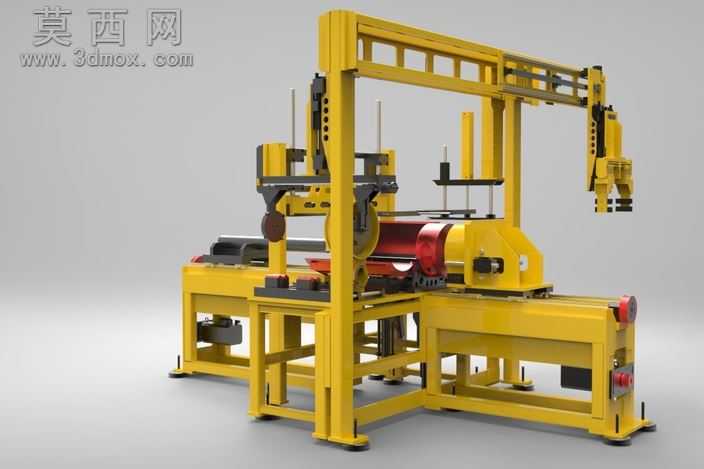

电机定子绝缘填充充线设备结构模型

本模型为电机定子生产环节专用的绝缘填充充线设备，整体采用龙门式桁架搭配多工位回转工作台的布局设计，建模过程中严格遵循电机定子绝缘工序的实际工艺逻辑，对设备各功能模块进行了1:1比例的参数化还原。模型完整还原了设备的主体支撑框架，采用工业铝型材搭配钢板焊接的机架结构，底部配置可调式减震脚杯，可适配车间不同平整度的地面安装需求，机架表面做了喷塑防锈的材质渲染，还原工业设备真实的外观质感。设备核心功能模块分为定子夹持定位工位、绝缘纸送料裁切工位、填充压装工位以及桁架移栽取放模组，其中定子夹持工位采用三爪自定心夹具搭配轴向顶紧机构，可适配不同外径规格的电机定子装夹，夹具接触面做了聚氨酯软质材质的渲染设置，避免装夹过程中划伤定子铁芯表面。绝缘纸送料机构还原了放卷辊、导向辊、定长裁切刀以及预成型导槽的完整结构，可实现绝缘纸的自动送料、定长裁切与预弯成型，确保绝缘纸能够精准贴合定子槽型内壁。填充压装工位配置了伺服驱动的压装头，搭配压力传感器安装位，可实时监控压装过程的压力数值，避免压力过大损伤定子绝缘层或压力过小导致填充不到位。顶部的龙门桁架移栽模组采用直线导轨搭配同步带传动结构，末端配置气动夹爪，可实现定子在不同工位之间的自动流转移栽，夹爪部分做了双行程气缸的结构还原，可兼容不同高度的定子抓取需求。建模过程中对所有运动部件均做了装配约束设置，可直观模拟设备的运行动作逻辑，各零部件的连接方式、紧固件选型、气动管路排布均按照实际工业设备的设计规范完成，材质渲染区分了金属结构件、气动元件、传动部件、软质防护件的不同外观质感，整体结构紧凑，工位排布符合人机工程学要求，可直接用于电机生产设备的方案展示、结构优化参考以及相关产线的布局设计参考，能够帮助设计人员快速理解定子绝缘充线工序的设备实现逻辑，缩短同类设备的开发设计周期。
