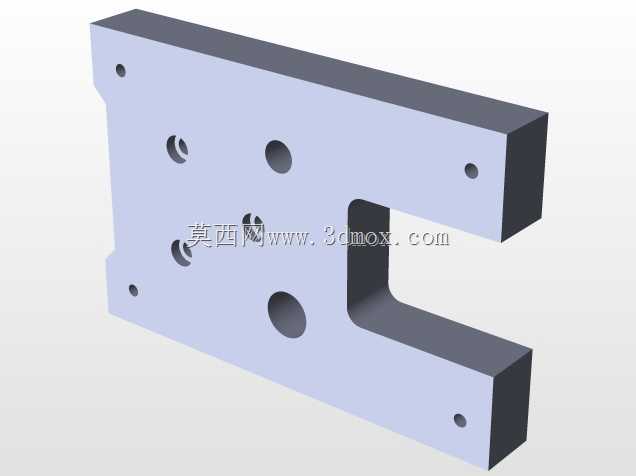

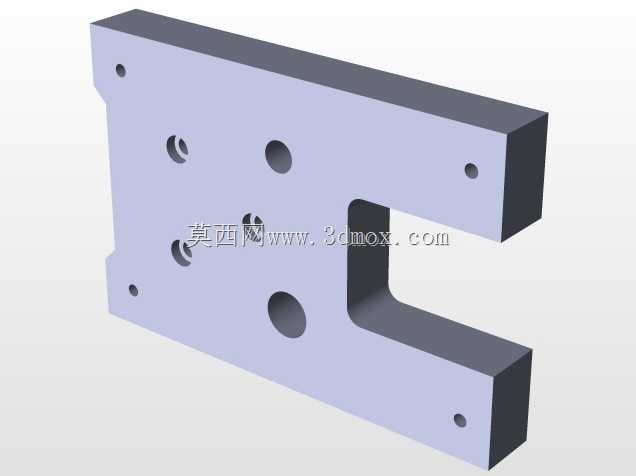

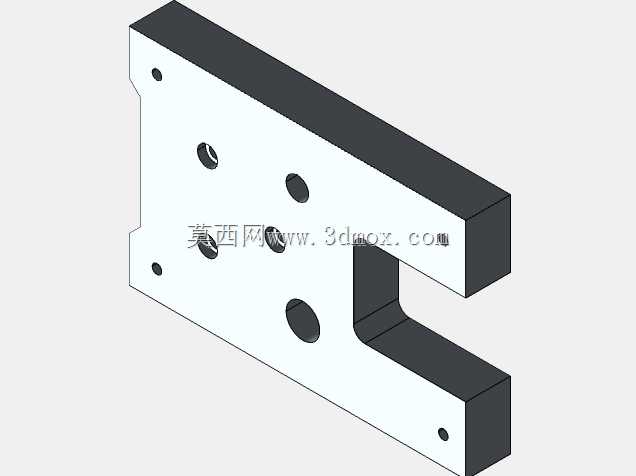

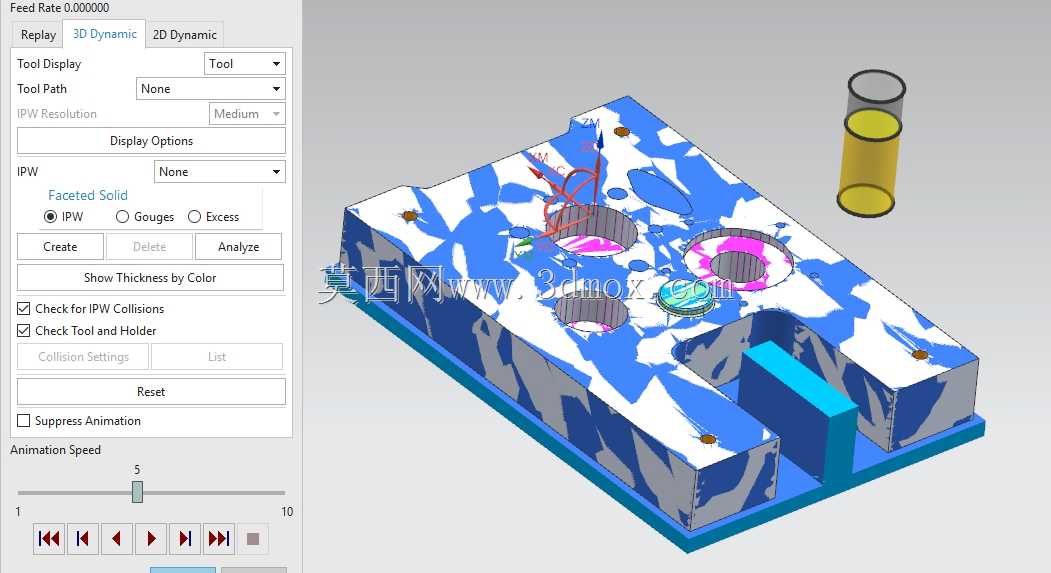

这套加工方案对应的工装零件,主要用于自动化产线中凸轮机构的安装定位,在实际产线布局里,这类零件会直接固定在立式加工中心的工作台T型槽上,作为凸轮组件的承载基座,承担加工过程中切削力传导、工件定位基准统一的作用,日常应用场景覆盖非标自动化设备的传动组件加工、小型精密凸轮的批量铣削工序,能有效减少重复装夹带来的形位公差偏差。从零件结构来看,基座主体采用矩形块式设计,底部预留了和工作台匹配的装夹台阶,安装时台阶面贴合工作台定位面,通过压板压紧侧边凸台即可完成固定,不需要额外制作专用夹具,能适配多数行程在800mm以上的立式数控铣床,安装边界预留了足够的刀具避让空间,即使是加长杆铣刀加工深腔位置,也不会出现刀柄和工作台边缘碰撞的问题。零件上分布的多个不同直径的通孔、沉孔以及异形型腔,分别对应凸轮轴的安装过孔、紧固件沉头座、凸轮运动轨迹的避让空腔,设计阶段就充分考虑了加工工序的排布:先通过面铣完成上下基准面的精加工,保证整体平行度控制在0.02mm以内,再采用定心钻完成所有孔位的点孔定位,避免后续钻孔出现偏斜,型腔加工则采用动态铣削的刀路策略,从图中刀路仿真的IPW残留状态可以看到,开粗阶段留了均匀的0.5mm半精加工余量,拐角位置自动添加了圆弧过渡,减少刀具进刀时的冲击力,能有效延长硬质合金铣刀的使用寿命。在刀路规划的思路上,针对零件上深浅不一的型腔,采用了分层铣削结合剩余铣的逻辑,先使用大直径平底刀完成大区域的开粗去除大部分余量,再调用小直径铣刀清理拐角残留的毛坯料,半精加工和精加工阶段分别匹配对应的进给率和主轴转速,精加工型腔侧壁时采用顺铣走刀方式,保证侧壁表面粗糙度能达到Ra1.6的要求,孔位加工则根据孔径大小分别采用钻、扩、铰的工艺路线,保证安装孔的尺寸公差在H7范围内,满足凸轮轴装配时的同轴度要求。零件上的凸轮安装槽位置,特意做了局部的凸起加强筋,避免加工过程中因为材料去除量过大导致零件出现装夹变形,仿真界面里的刀具模型和实际加工用的圆柱立铣刀参数完全匹配,刀路计算时已经考虑了刀柄和夹具的碰撞检查,所有走刀路径都经过了过切验证,实际加工时不需要再额外做刀路的二次调整,导入机床后就能直接调用加工。从实际加工的适配性来看,这套刀路方案既可以用于单件小批量的工装定制加工,也能适配批量零件的生产流程,加工过程中产生的切屑可以通过零件上预留的排屑斜面顺利排出,不会在型腔内部堆积造成二次切削刮伤已加工表面,零件的外形尺寸控制在常规机床的加工行程范围内,不需要拆分加工就能一次装夹完成所有特征的切削,能有效缩短单件加工的辅助时间,提升车间的设备利用率。
