异形轨迹往复运动戈尔什科夫齿轮机构

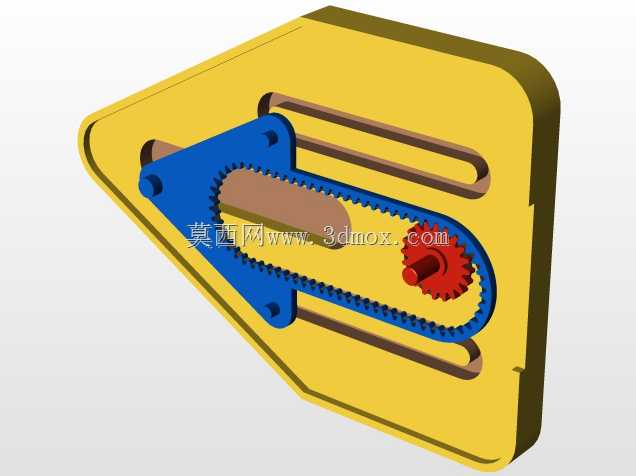

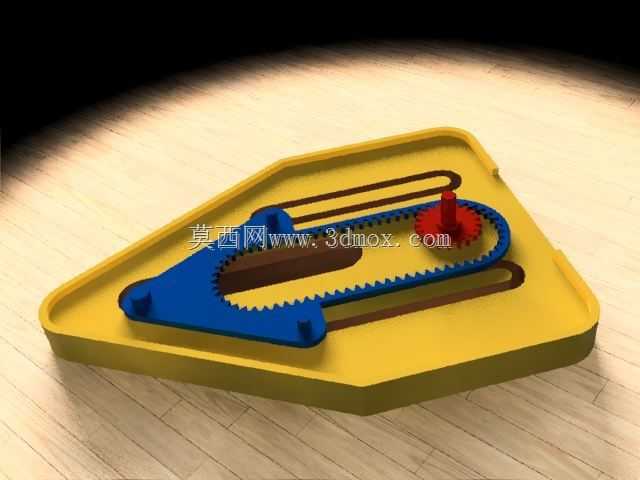

这套齿轮机构核心是通过非圆齿廓的异形齿轮搭配随动销，实现输出端沿预设三角闭合轨迹做往复运动，和常规圆形齿轮定传动比的旋转输出完全不同，能在不额外加装凸轮、连杆组的前提下，直接把输入轴的连续回转运动转化为特定路径的直线复合运动，在小空间工位切换、轻载物料移送、演示类教具开发场景里有很高的适配性。从结构布局来看，整套机构的安装边界依托底部的三角承托基座确定，基座边缘做了圆角过渡，三个角位预留的凸台是安装定位基准，既可以通过凸台上的沉孔直接锁付在设备台面上，也能嵌入配套的演示外壳内，整体外轮廓没有超出三角基座的范围，不会和周边相邻的其他机构产生运动干涉。设计上的核心巧思在于蓝色异形齿圈的齿廓修形，齿圈不是完整闭合的环形，而是沿三角轨迹的直边段做了齿条式直齿排布，转角段做了平滑过渡的圆弧齿廓，和红色小齿轮啮合的过程中，齿圈自身会沿基座上的两条平行导向槽做滑移，同时带动中心的红色输出销沿预设的闭合路径循环运动，不需要额外添加换向结构就能实现连续的轨迹输出，相比传统的凸轮连杆组合机构，零件数量减少近四成，装配环节的调试工作量也更低。实际应用中，这类机构常被用在小型自动化设备的工位转移动作上，比如小零件的多工位依次推送、文创类动态摆件的运动核心、教学实验中异形齿轮传动的演示载体，因为传动过程中齿轮啮合始终保持线接触，轻载工况下的运行噪音比槽轮、棘轮类间歇机构低很多，运动过程也没有刚性冲击。导向槽和齿圈底部的凸缘采用小间隙配合，配合面预留了润滑脂存储槽，长时间运行也不会出现卡滞，输出销的安装位置和齿圈的连接采用快拆结构，可以根据实际需要更换不同长度的输出销，适配不同高度的执行端安装需求，不需要对主体齿圈结构做修改。齿廓的节曲线完全匹配预设的运动轨迹，转角位置的齿距做了加密处理，避免齿轮在轨迹转角处啮合出现跳齿、传动空程的问题，输入轴的安装位和红色小齿轮采用过盈配合，输入端可以直接连接微型减速电机，也可以搭配手动旋钮做手动演示，适配不同的使用场景。
