托森差速器齿轮组传动结构设计

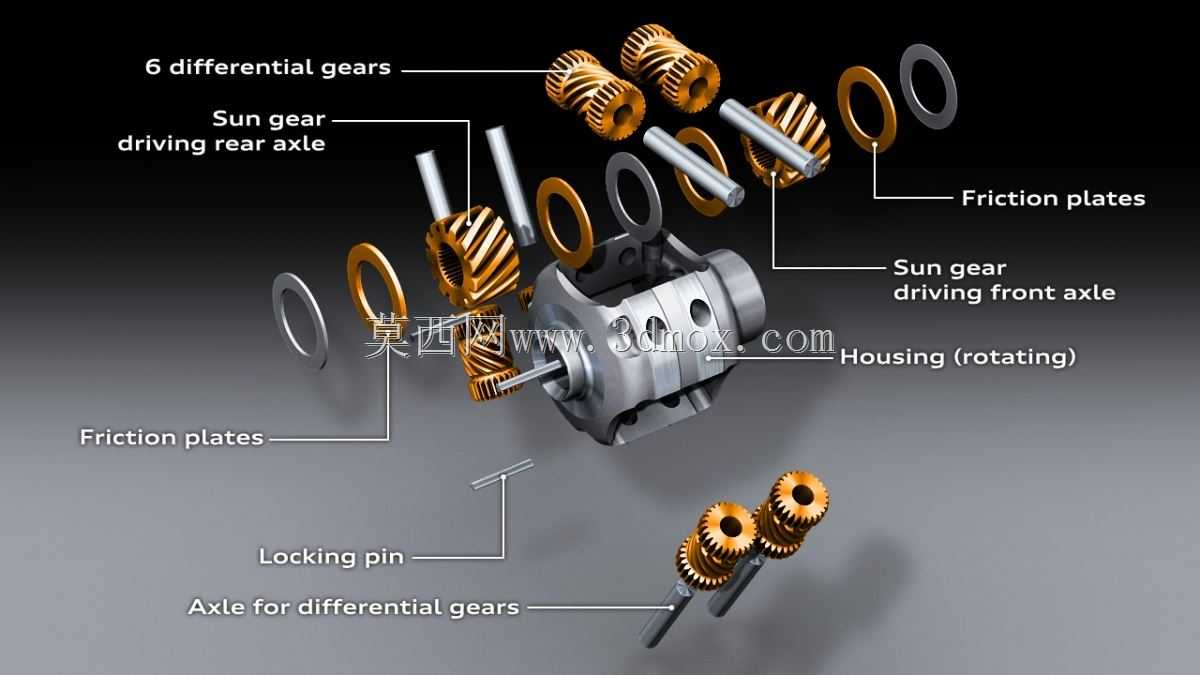

这套差速结构的核心逻辑，是依托蜗轮蜗杆啮合的不可逆传动特性，实现差速与限滑的自动平衡，不需要额外的电控或液压介入，纯机械结构就能完成动力分配的动态调整。在整车传动布局中，这类结构通常布置在驱动桥中部，或是中央分动箱位置，安装边界需要匹配桥壳内腔的空间轮廓，周边要预留半轴插接的同轴度空间，输入轴与输出轴的中心距需要和整车传动系的轴线完全对齐，避免运转时出现附加载荷。

从实际使用场景来看，这套结构主要适配全时四驱车型的轮间或轴间动力分配，当车辆在铺装路面直线行驶时，两侧车轮转速差极小，所有啮合齿轮保持相对同步的运转状态，动力可以顺畅传递到两侧驱动轮，不会出现传动阻滞；当车辆驶入低附着路面，或是过弯时两侧车轮出现明显转速差，高转速侧的蜗轮会通过蜗杆啮合产生反向锁止力矩，自动把更多动力分配到附着力更强的车轮上，避免单侧车轮打滑空转造成功率损失。

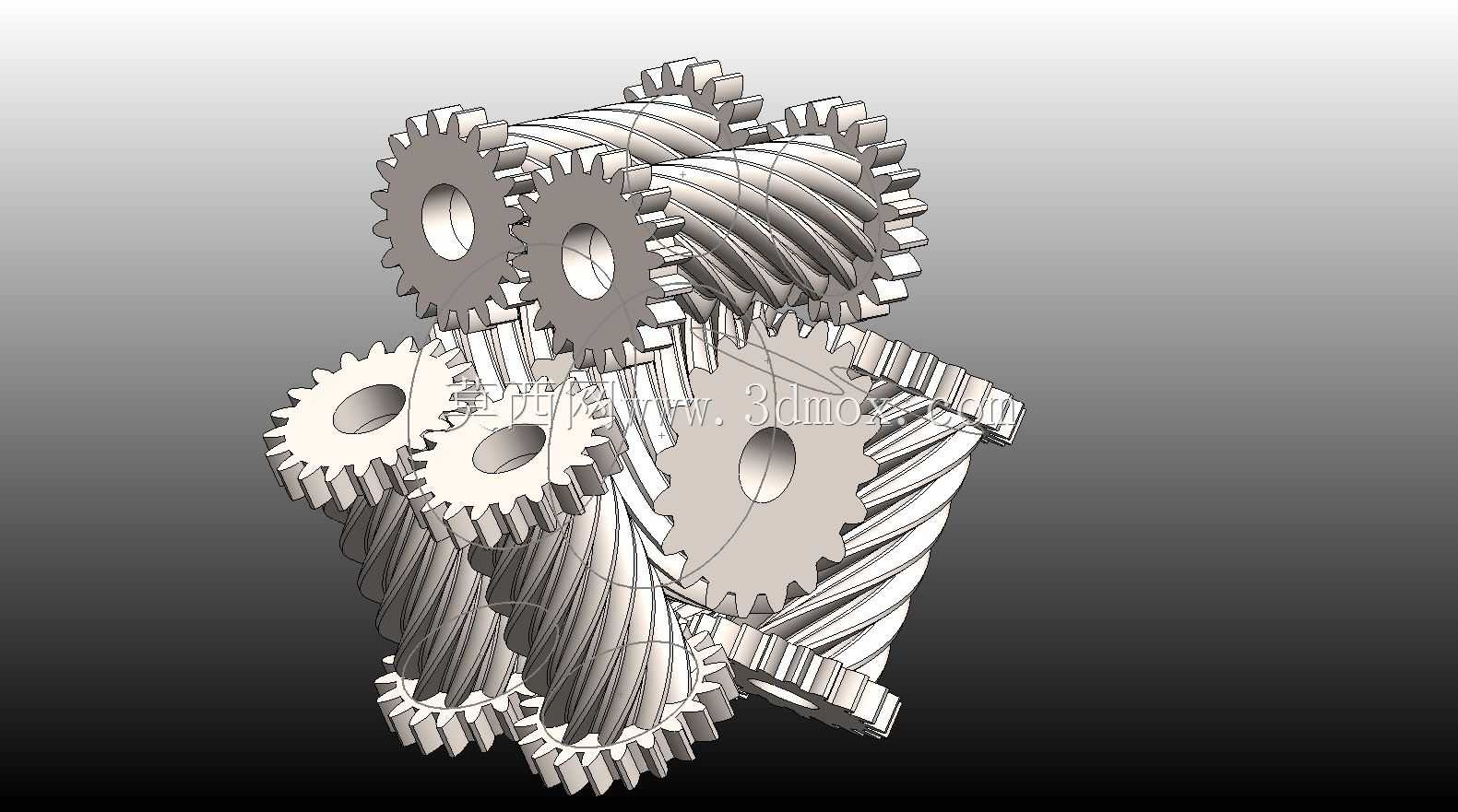

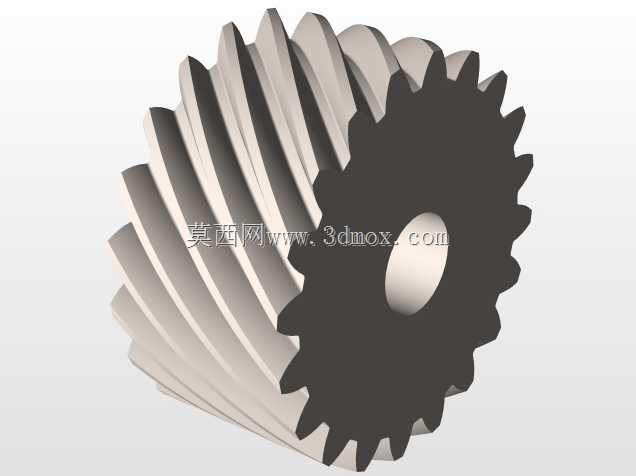

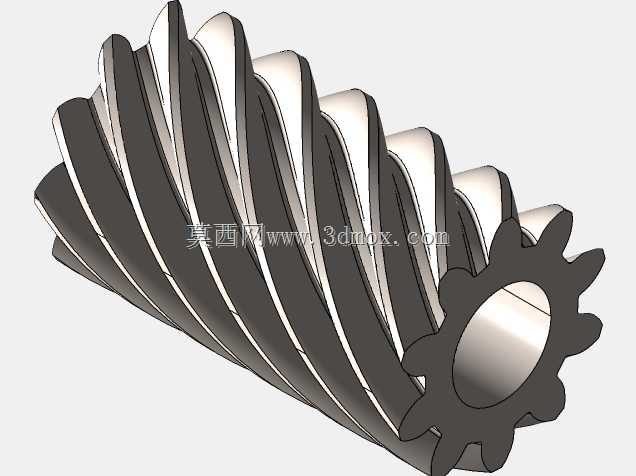

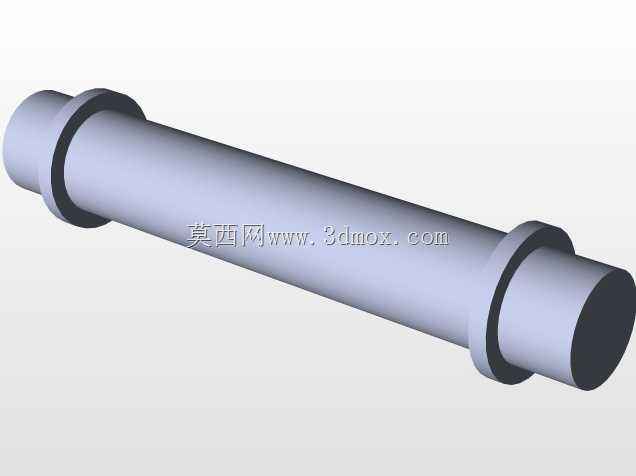

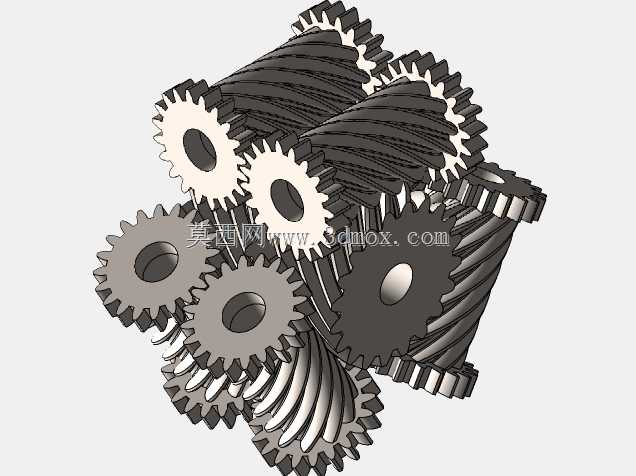

设计过程中，首先要确定的是蜗轮蜗杆的啮合模数，这直接决定了整套结构的扭矩承载上限，齿面螺旋角的参数需要反复校核，既要保证差速动作时的转动顺滑度，又要保证限滑触发时的锁止力矩足够，不会出现齿面打滑失效。所有齿轮的齿向修形量需要根据实际啮合印痕调整，避免重载工况下出现齿端应力集中，造成齿面过早磨损。齿轮组的排布采用层叠交错的布局，在有限的腔体内最大化布置啮合副，同时保证每个齿轮的支撑轴都有足够的轴承安装位，轴系的刚度需要满足峰值扭矩输入时的变形量要求，避免出现啮合错位引发的传动异响。

安装层面，整套齿轮组的装配需要严格控制各啮合副的侧隙，侧隙过大会导致动力传递时出现冲击，侧隙过小则会在热态工况下出现卡滞，壳体与齿轮外圆之间的间隙要预留足够的润滑油流动空间，保证运转时齿轮啮合面能得到充分的飞溅润滑，同时要避免齿轮运转时与壳体内壁发生运动干涉。半轴齿轮的内花键参数需要和整车半轴的外花键完全匹配，配合长度要满足大扭矩传递时的挤压强度要求，避免花键出现压溃失效。
