渐开线齿轮切削啮合齿形形成仿真结构

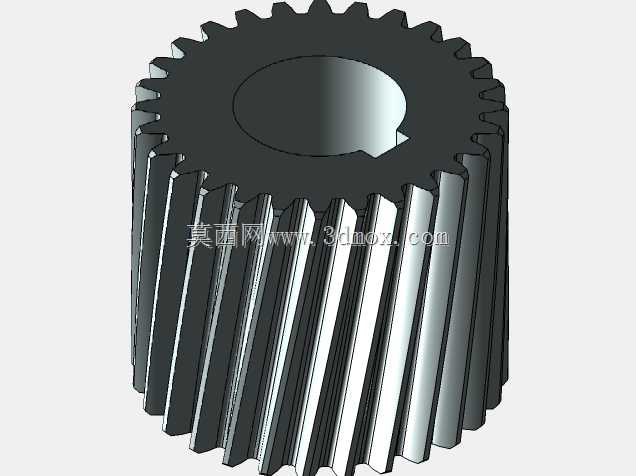

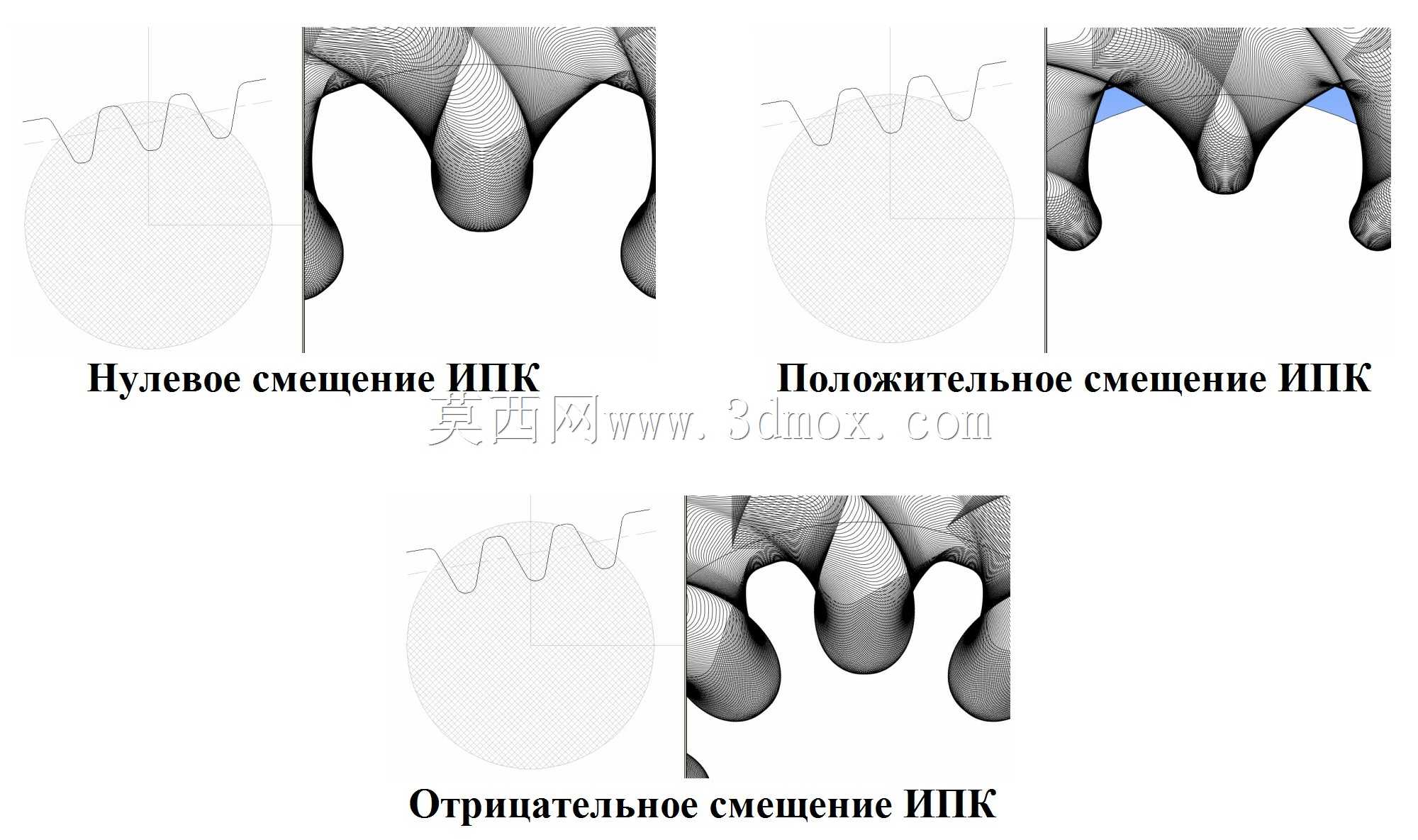

这套结构围绕渐开线圆柱齿轮的展成切削加工过程搭建，核心还原不同变位系数下轮齿齿廓的成型逻辑，可直接用于齿轮加工工艺验证、刀具参数校核以及啮合干涉排查场景。在滚齿、插齿等实际加工场景中，刀具与齿坯的相对位移直接决定最终齿形，模型里分别对应零变位、正变位、负变位三种工况下的齿廓生成轨迹，能直观呈现变位量对齿顶厚、齿根过渡曲线、啮合接触区位置的影响，帮设计人员快速判断变位系数选择是否合理，避免实际加工后出现齿顶变尖、根切、啮合侧隙不合格等问题。从设计思路上看，模型没有直接绘制成品齿轮模型，而是通过展成运动的轨迹包络来生成齿面，完全复刻实际切削时刀具刃口的运动路径，每一层轨迹线都对应刀具切削刃在不同啮合位置的接触点，能清晰看到齿根过渡曲线是如何由刀具刀尖圆角包络形成，齿顶部分的渐开线起始点位置如何随变位系数调整发生偏移。在实际工程应用中，这类仿真结构可直接对接齿轮加工的参数调试环节，针对不同模数、压力角的齿轮副，调整刀具与齿坯的中心距偏移量，就能快速生成对应齿形，无需反复试切工件，大幅缩短工艺验证周期。模型的齿形生成边界完全覆盖标准齿轮的有效啮合区间，齿根部分预留了足够的退刀空间模拟区域，齿顶部分的齿厚变化轨迹可直接用于校核齿顶强度，不同变位工况下的齿形对比区域，能直观呈现正变位提升齿根弯曲强度、负变位适配小中心距安装的特性。针对齿轮副装配环节，模型里的齿形啮合区域标注可直接用于核对安装中心距的偏差范围，判断实际装配时是否会出现齿面卡滞、侧隙过大导致的传动冲击问题，对于需要修形的高精度齿轮，也能基于这套包络轨迹调整齿向、齿形修形量，确保修形区域落在实际啮合接触带内，避免无效修形带来的加工成本浪费。
