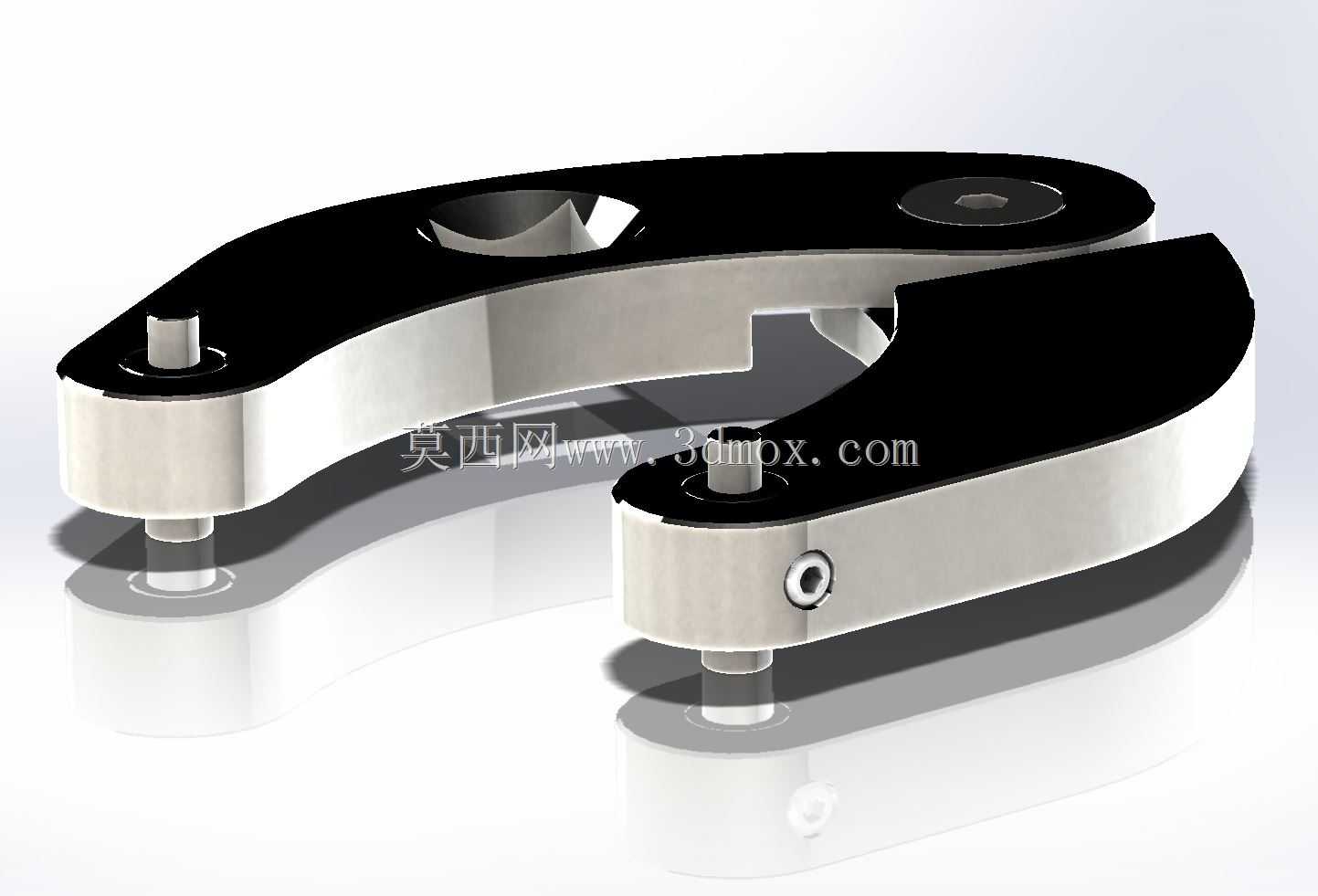

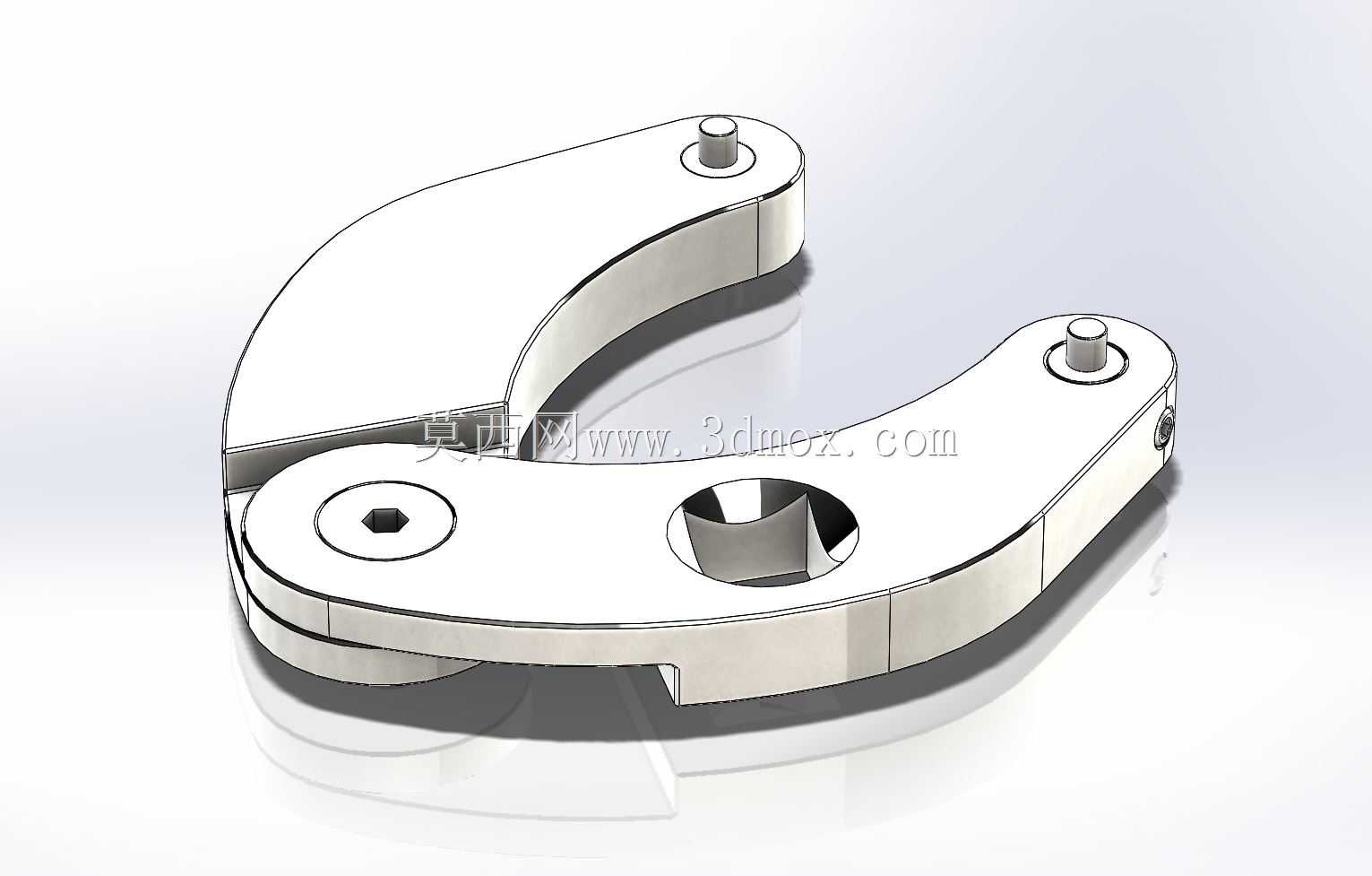

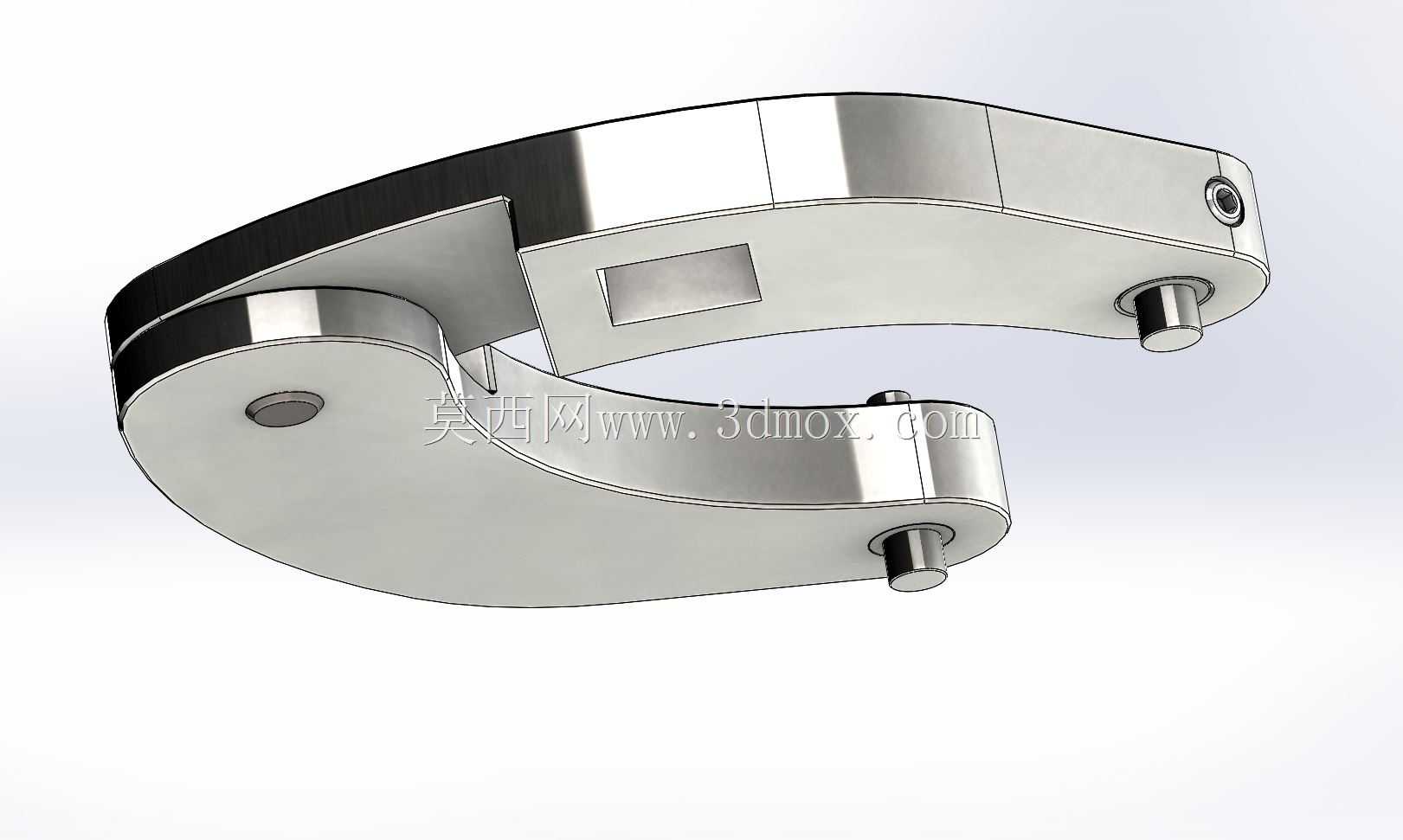

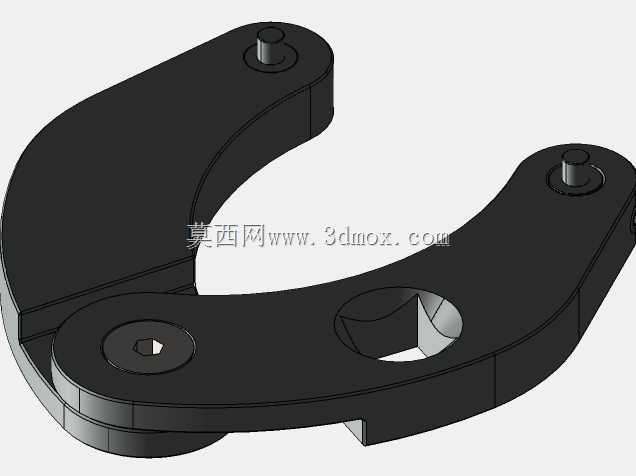

可调式液压缸压盖螺母拆装扳手

在农牧场液压设备运维、工程机械现场检修场景中，液压缸端盖压盖螺母的拆装一直是一线维修人员的高频痛点——这类螺母多位于缸筒端部，常规开口扳手受限于开口尺寸固定、无法适配不同缸径的压盖，活动扳手又容易打滑损伤螺母棱角，遇到长期受液压油侵蚀、锈死的顽固螺母时，普通工具往往难以施力，甚至会造成螺母变形、缸筒端面损伤，增加后续维修成本。这款可调式压盖螺母扳手，正是针对这类现场维修需求开发的专用手动工具。从结构设计来看，扳手采用双铰接钳体结构，两个钳臂通过中心销轴连接，可绕销轴转动调整开口间距，适配直径2英寸至6英寸范围内的压盖螺母，覆盖了绝大多数农牧场、施工场景中常用中小型液压缸的端盖规格；钳臂端部的定位销可卡入压盖螺母端面的定位销孔，反向翻转钳体后，还能适配1/4英寸、5/16英寸规格的销孔，兼顾了不同厂家生产的液压缸压盖的孔位差异，避免了单一规格扳手适配性差的问题。钳体尾部设计有3/4英寸方形驱动接口，可配套棘轮扳手、加力杆或者扭矩扳手使用，针对锈死的顽固压盖螺母，能够通过加力杆放大输入扭矩，无需敲击就能完成松卸作业，减少对液压缸缸体的冲击损伤。从建模细节来看，钳体的铰接位置做了间隙配合设计，转动时无卡滞，同时钳臂的受力截面做了等强度优化，在保证整体结构强度的前提下，尽可能减轻工具自重，方便现场携带作业；钳体与螺母接触的定位销采用过盈配合压装在钳臂上，避免长期使用后销子松动脱落，定位销端部做了倒角处理，方便快速对准压盖上的销孔，提升现场作业效率。在安装边界方面，扳手的最小开口尺寸可适配2英寸直径压盖，最大开口张开后不超过6.5英寸，钳体厚度控制在合理范围，能够伸入多数液压缸端盖的狭窄操作空间，不会被缸筒周边的管路、安装支架干涉；方形驱动接口的尺寸符合通用手动工具的标准规格，无需额外转换接头就能和现有维修工具配套，降低了工具采购成本。不同于通用扳手的泛用设计，这款工具的所有结构尺寸都围绕液压缸压盖螺母的拆装场景做了针对性优化，钳臂的弧度设计避开了液压缸端盖的凸起结构，作业时钳体可以完全贴紧压盖端面，施力时不会出现滑脱、偏移的问题，既保护了螺母和缸体不受损伤，也降低了维修人员的操作风险。在三维建模过程中，所有铰接位置的配合公差、受力部位的圆角过渡都做了细节还原，定位销的位置度、方驱接口的尺寸精度都严格按照手动工具的行业标准设定，模型可直接用于工具的加工生产参考，也可作为液压维修工具组的配套模型用于维修培训、工具选型展示。
