滑动门用多滚轮悬臂导向支撑门架

　　在工业厂区重型隔断门、物流仓储通道推拉门、大型设备防护舱滑动门这类需要大承重、低运行阻力的滑移场景里，悬臂式门架是替代传统下承重轨道的核心承载部件，这套多滚轮悬臂门架的设计，完全围绕侧装悬臂承重、无下轨通行的实际工况展开。日常使用中，这类门架往往安装在门洞侧边的钢结构或混凝土立柱上，门扇直接挂装在门架的悬臂端，不需要在地面铺设轨道，既避免了地面轨道积灰、被重物碾压变形的问题，也能让叉车、周转推车无阻碍通行，不会出现轮组卡轨的情况。

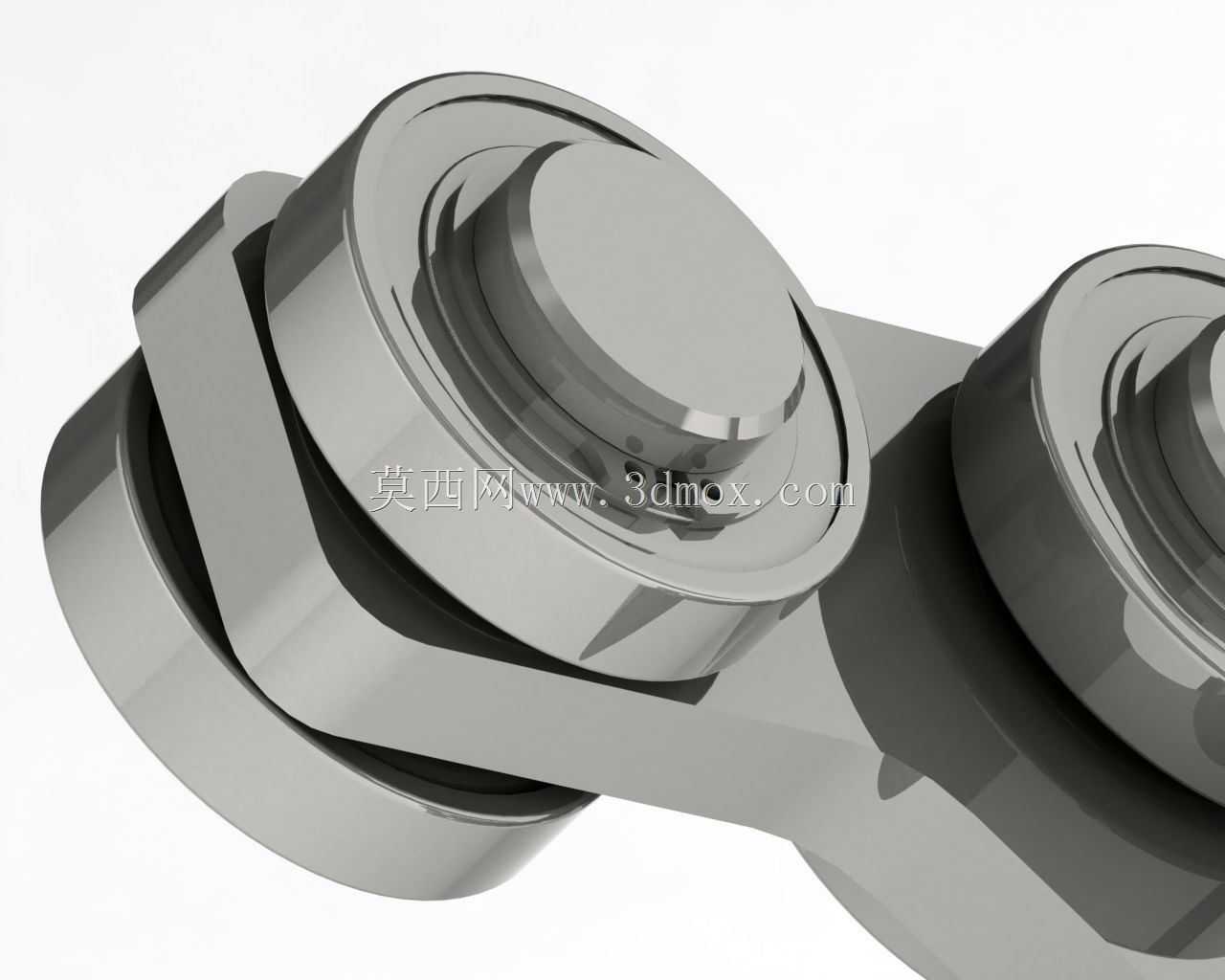

　　从功能特性来看，这套门架采用了多组滚轮沿悬臂梁排布的结构，每一组滚轮都集成了标准深沟球轴承，也就是常用的SKF6007-2RS1型密封轴承，自带双侧橡胶密封圈，能阻挡车间内的粉尘、切削液、水汽进入轴承滚道，长期使用不需要频繁加注润滑脂，维护周期比普通铜套滚轮长三倍以上。滚轮的型面是适配标准起重滑轨的圆弧凹槽，和配套的悬臂滑轨配合时，接触应力分布均匀，不会出现局部点蚀磨损的问题，哪怕门扇频繁开关，滚轮的磨损量也能控制在很低的水平。固定滚轮的销轴采用DIN471标准轴用挡圈限位，轴径统一为35mm，和轴承内孔完全适配，挡圈嵌入销轴的卡槽内，能承受滚轮转动时的轴向窜动力，不会出现销轴脱出、滚轮脱落的安全隐患。

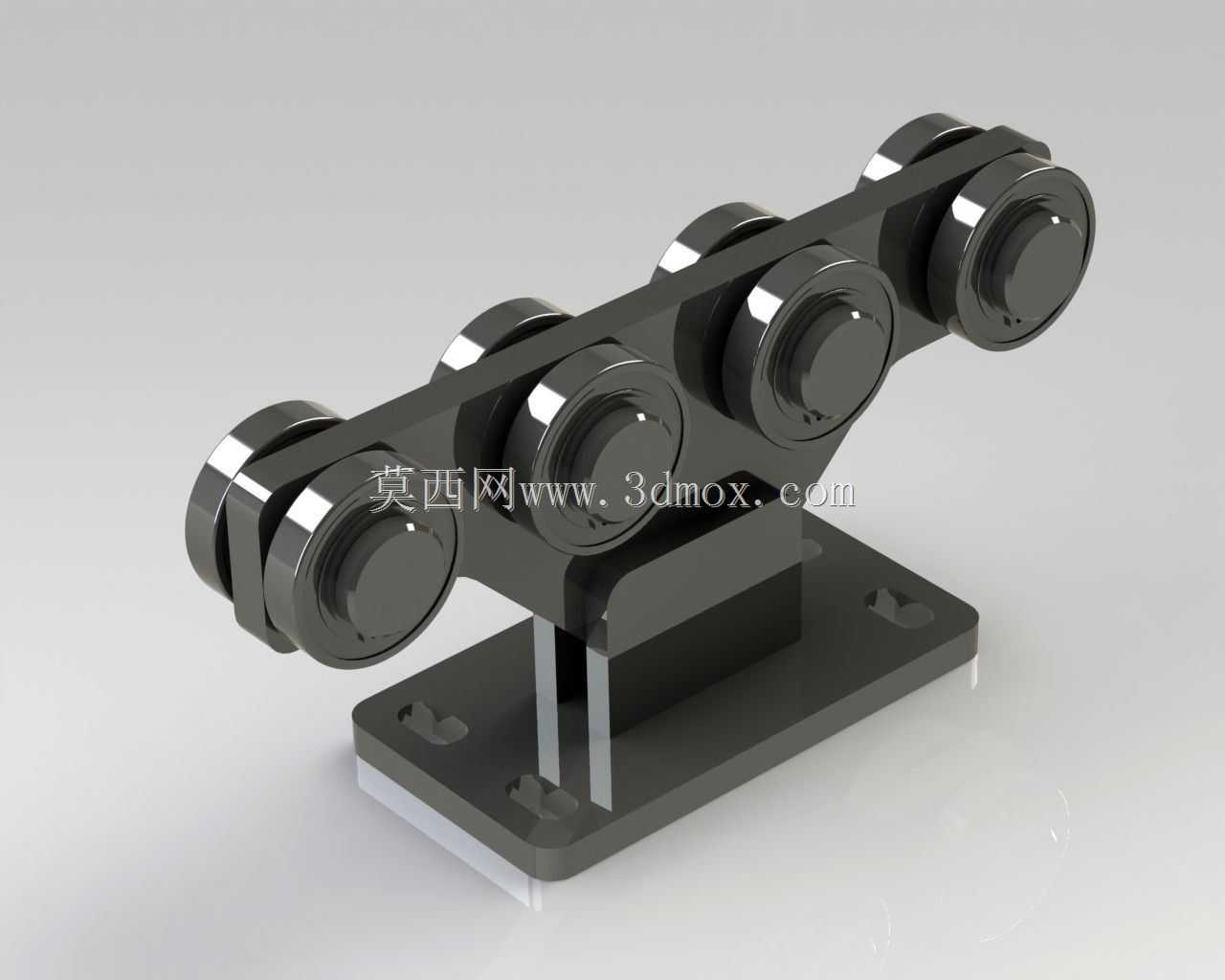

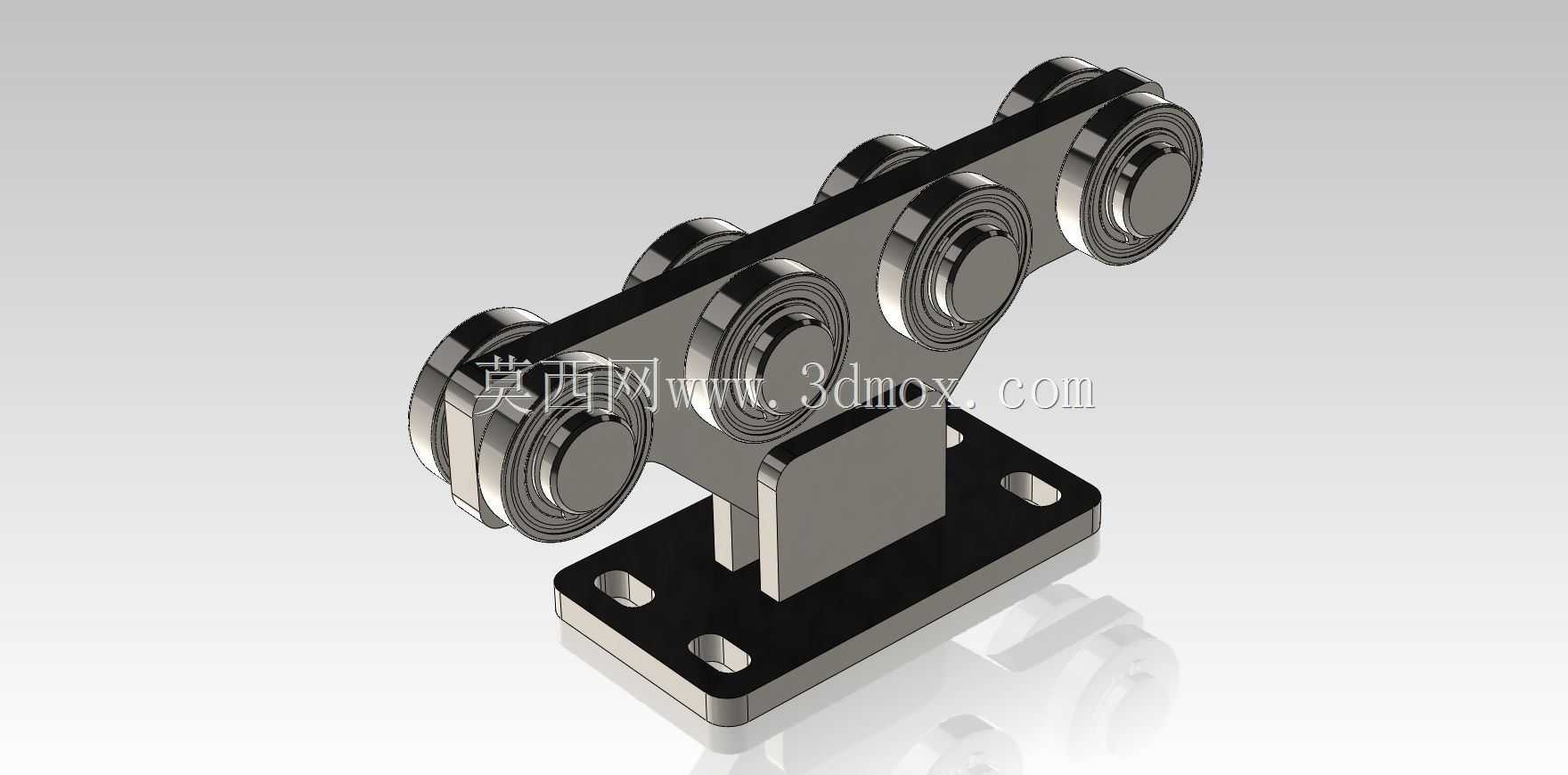

　　设计思路上，这套门架没有采用复杂的焊接一体式结构，而是做了分体装配的设计：底部的安装底座是一块带四个长圆孔的不锈钢安装板，长圆孔的设计是为了抵消现场安装时的立柱预埋件位置误差，安装时可以在水平、垂直两个方向微调门架的位置，保证滚轮和滑轨的啮合精度，不需要在现场重新扩孔加工。底座和悬臂支撑板之间采用焊接加筋的结构，筋板垂直布置在支撑板和底座之间，刚好对应滚轮组传递下来的载荷路径，能把门扇的重力直接传递到安装底座上，避免悬臂支撑板长期受力出现弯曲变形。滚轮组沿悬臂梁呈上下两排交错排布，上排滚轮承受门扇的竖直重力，下排滚轮承受门扇启闭时的侧向推力，同时还能抵消门扇晃动产生的倾覆力矩，哪怕门扇运行到悬臂最外端，整个门架的变形量也能控制在毫米级，不会出现门扇下沉、刮蹭地面的问题。

　　从安装边界来看，这套门架的底座安装孔距是按照常规工业槽钢立柱的翼缘宽度设计的，四个安装孔可以直接适配M16的膨胀螺栓或T型螺栓，不需要额外加工转接板。门架整体采用不锈钢材质加工，所有外露的金属面都做了钝化处理，在潮湿的仓储环境或者有轻度腐蚀的化工车间里也不会出现锈蚀，适配的门扇重量最高可以达到250kg，对应的门洞开口宽度在3到4.5米之间，完全覆盖常规工业滑动门的尺寸需求。实际选型时，只需要根据门扇的总重量匹配对应数量的门架，一般单扇门配置两个到三个门架沿滑轨长度方向排布，就能保证门扇运行时的平稳性，不会出现运行卡顿、异响的问题。和传统的下承重滑动门结构相比，这种悬臂门架的安装高度可以根据门扇高度灵活调整，不需要考虑地面高差的影响，哪怕地面有坡度或者铺设了不同厚度的地坪，也不影响门扇的正常启闭，后期维护时只需要定期检查轴承的转动顺畅度、挡圈的紧固状态即可，不需要像下轨结构那样频繁清理轨道内的杂物，非常适合高通行频率的工业通道场景。
