卧式混流式水轮机转轮结构设计

　　在中小型径流式水电站、工业余压能量回收站点的卧式水轮发电机组中，混流式转轮是直接决定水能转换效率的核心过流部件，承担着将水流压能与动能转换为旋转机械能的核心作用，其结构设计合理性直接影响机组运行稳定性、空化性能与全工况效率区间。不同于立式机组的转轮安装形式，卧式布置的混流式转轮需要兼顾径向受力平衡与轴向水推力的抵消设计，在结构布局上需要匹配卧式主轴的安装基准，保证转动部件与固定蜗壳、导水机构的同轴度公差控制在合理范围内。

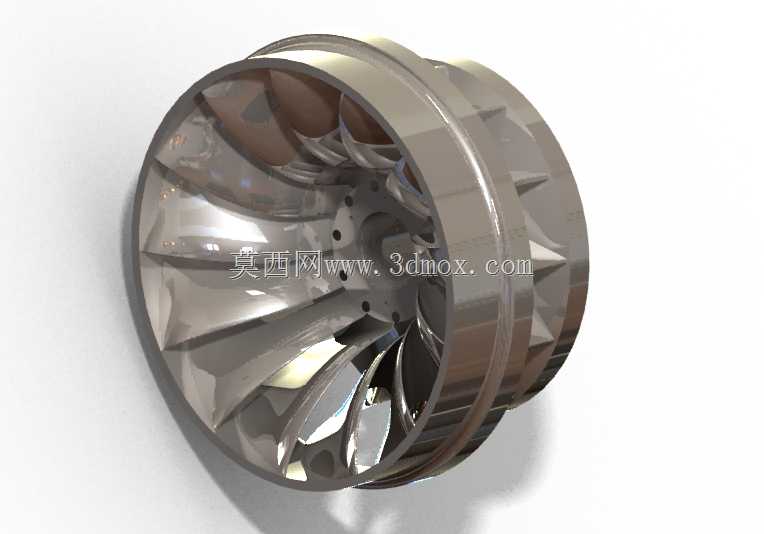

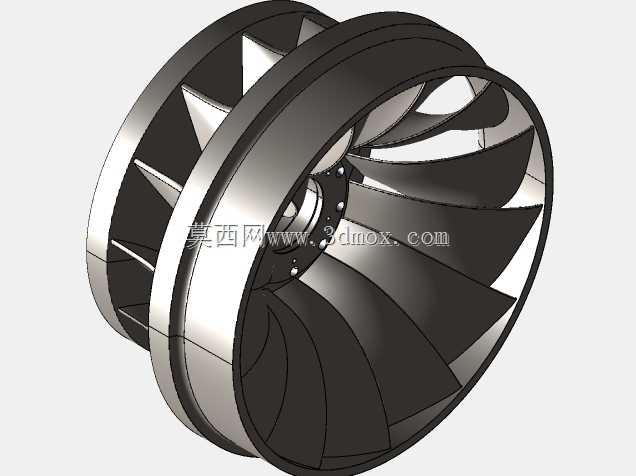

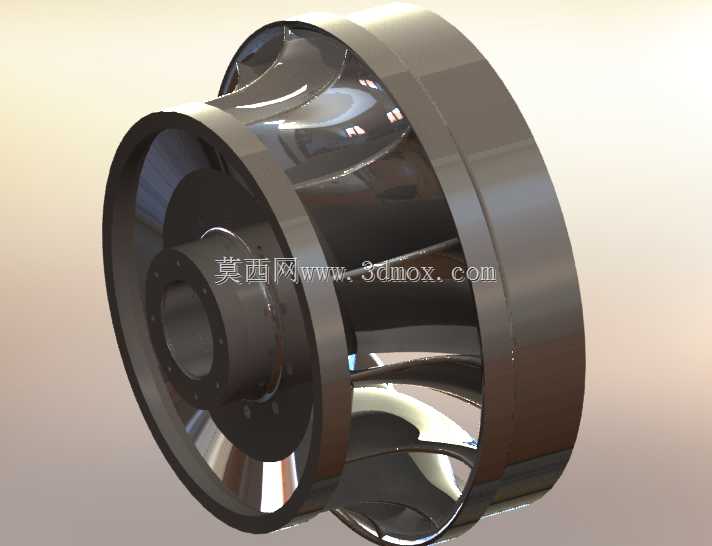

　　从结构设计逻辑来看，该转轮采用整体铸焊结合的结构形式，上冠与下环之间均匀布置空间扭曲叶片，叶片型线完全基于混流式水轮机的流道设计参数拟合，进水边适配导叶出口的水流出流角，保证水流无撞击进入叶道，出水边采用斜切式设计，减少出口环流造成的水力损失。叶片与上冠、下环的连接位置采用大圆角过渡结构，既可以降低局部应力集中，避免长期交变水力载荷下出现疲劳裂纹，也能减少流道内的局部涡流，降低空化发生的概率。上冠位置设置有主轴连接法兰，法兰端面的止口与主轴轴端的定位凸台采用过盈配合设计，连接螺栓采用预紧力均匀布置的排布方式，传递额定工况下的扭矩同时，抵消部分轴向水推力。下环位置设置有密封配合面，与主轴密封、尾水管进口的密封环形成配合间隙，控制机组容积损失在允许范围内。

　　在实际安装边界层面，该转轮的径向尺寸需要匹配蜗壳的座环内径，安装时需要保证转轮与座环之间的均匀间隙，避免运行过程中出现动静碰磨；轴向安装尺寸需要匹配导水机构的出口位置，保证导叶出流能够正对转轮叶片进水边的最优入流位置，减少偏流造成的水力振动。转轮的整体重量需要匹配卧式轴承的承载能力，做动平衡校正时需要在上下环的指定位置配置平衡块，将剩余不平衡量控制在转动部件的允许精度范围内，避免高转速运行时出现横向振动超标。

　　从功能特性来看，该转轮适配中水头、中等流量的运行工况，叶片的空间曲面经过水力优化，在30%到110%的额定负荷区间内都能保持较高的水力效率，叶片表面的粗糙度要求达到水力过流面的标准，减少沿程水力摩擦损失。上冠位置开设的减压孔能够连通转轮上腔与尾水管侧，平衡转轮前后的压力差，降低轴向水推力对卧式推力轴承的载荷，延长轴承的维护周期。转轮的叶片进水边头部采用圆滑过渡结构，能够适应负荷变化时的入流角偏移，减少脱流、叶道涡等不稳定流态的产生，提升机组在部分负荷下的运行稳定性。在实际应用场景中，这类转轮除了用于常规卧式水轮发电机组，也可适配小型水电站的技改替换项目，在原有流道尺寸不变的前提下，通过优化叶片型线提升机组发电效率，也可用于工业循环水系统的余压回收透平，将高压流体的剩余能量回收转换为机械能拖动水泵或风机，降低工业系统的能耗。

　　设计过程中需要重点关注叶片的厚度分布规律，在叶片根部靠近上冠、下环的位置适当增加厚度，满足结构强度要求，在叶片出水边位置控制厚度在合理范围，减少出口尾迹损失。流道的过流面积从进水边到出水边采用均匀收缩的设计，保证水流在叶道内的流速变化平缓，避免局部流速过高造成空蚀破坏。转轮的整体结构还需要考虑检修维护的便利性，法兰连接位置的螺栓孔采用通孔设计，方便现场拆装作业，配合面的尺寸公差按照转动部件的配合等级选取，保证现场安装时无需额外修配即可满足装配要求。
