发动机核心传动连杆结构设计

　　在往复式内燃机的动力传递链路中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定整机的动力输出效率、运行可靠性与服役寿命，广泛适配车用汽油机、柴油机、小型通用动力机组、工程机械动力单元等多类内燃动力场景。从实际工况来看，连杆在工作循环中需要交替承受燃气爆发带来的冲击压应力、活塞往复运动产生的惯性拉应力，以及曲轴旋转带来的交变弯曲载荷，这就要求其结构设计必须在强度、刚度与轻量化三者之间找到精准平衡。

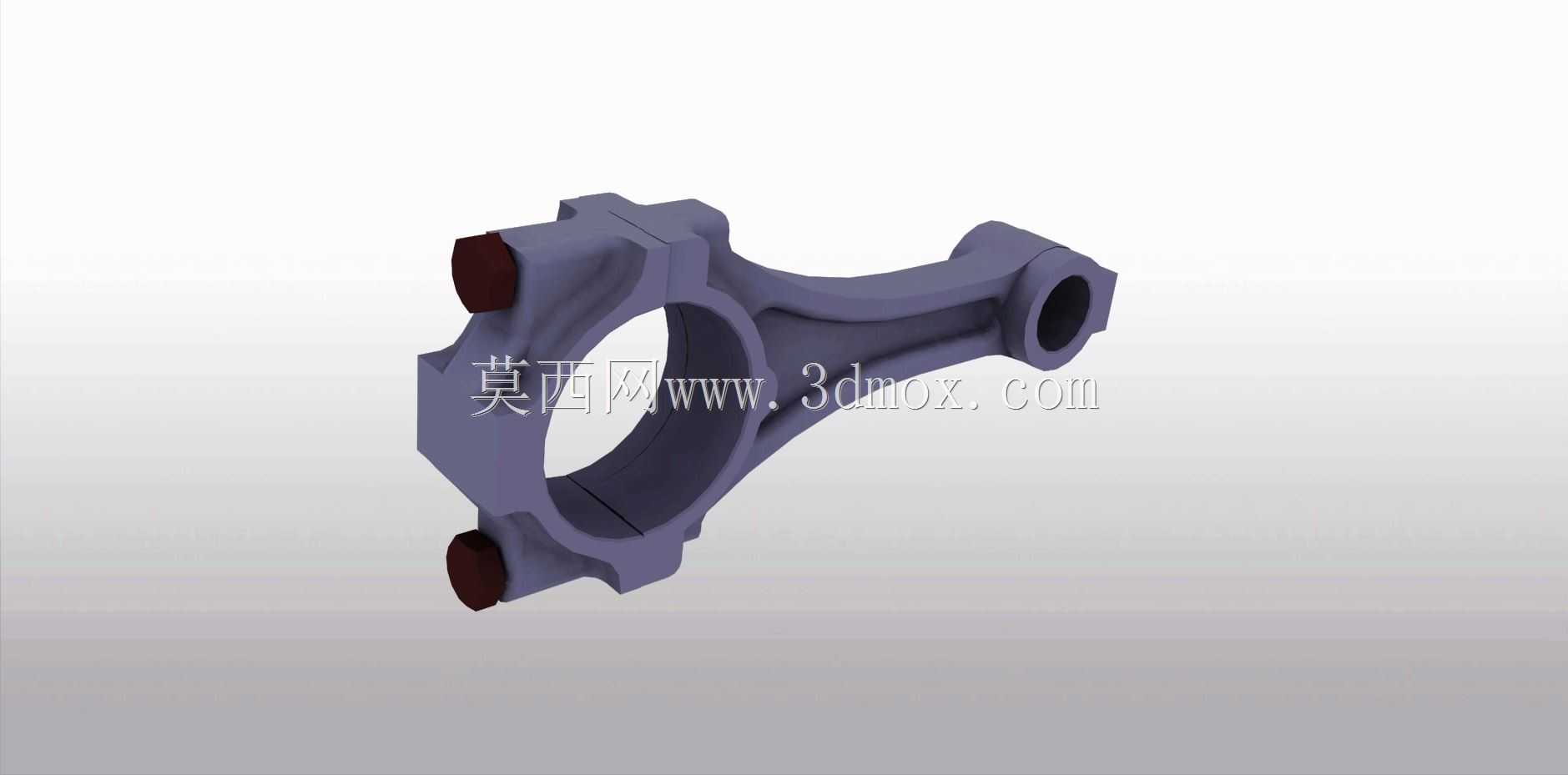

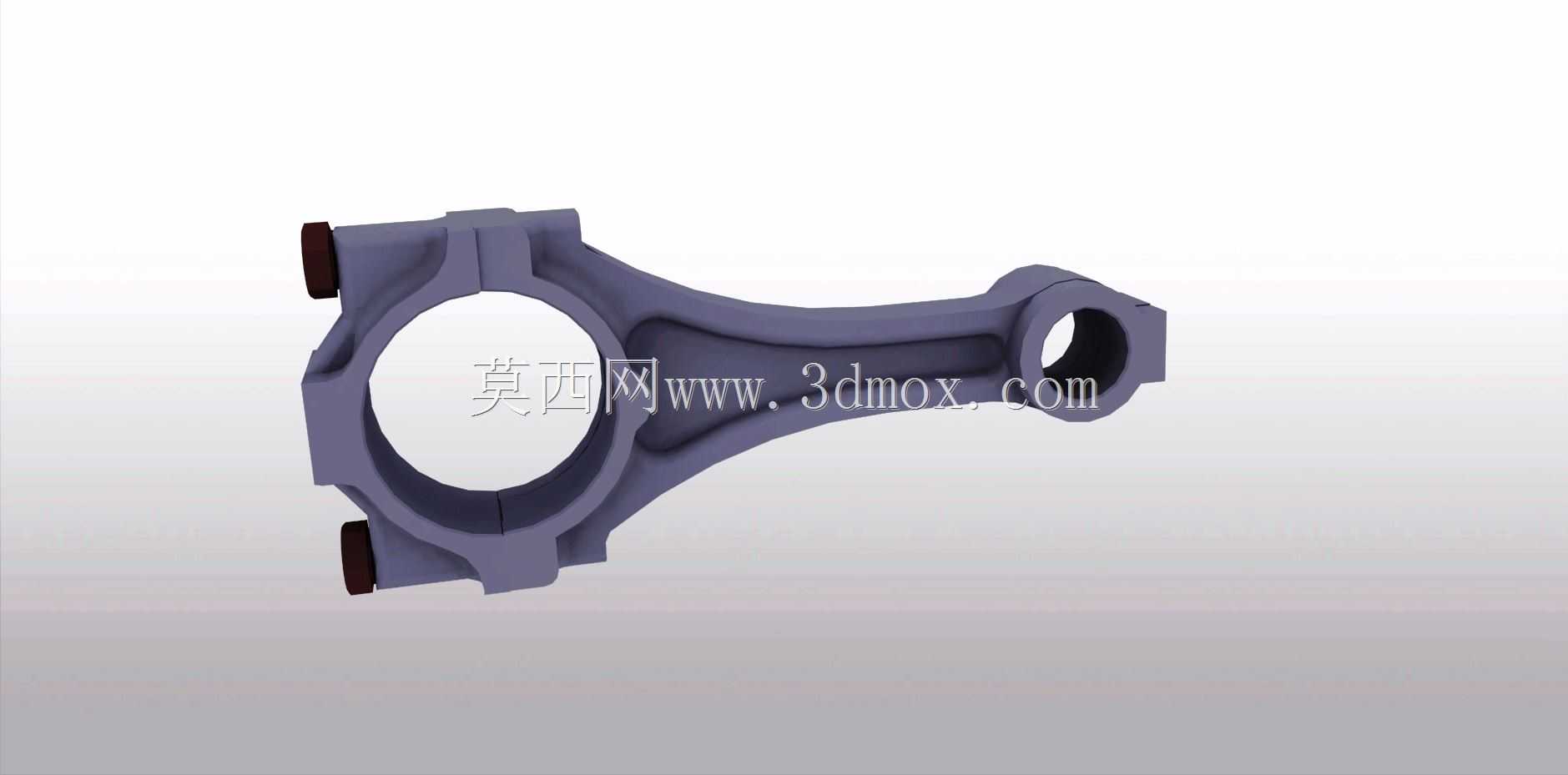

　　本次设计的连杆采用分体式大头结构，大头端用于包覆曲轴连杆轴颈，配套轴瓦安装位，剖分面采用平切口设计，通过两枚高强度连杆螺栓实现大头盖与杆身的刚性连接，螺栓孔位做了沉台处理，避免螺栓头部突出杆身轮廓造成运动干涉；小头端为整体式环形结构，内置活塞销衬套安装位，用于衔接活塞销，将活塞承受的燃气作用力传递至杆身。杆身部分采用变截面工字形结构，从小头端向大头端平滑过渡，截面模量沿杆身长度方向根据弯矩分布梯度优化，在保证抗弯、抗扭刚度的前提下尽可能削减非受力区域的材料余量，降低往复运动惯性质量，减少曲轴运转过程中的动不平衡量。

　　从安装边界来看，设计过程中严格匹配对应排量机型的活塞销直径、曲轴连杆轴颈直径参数，小头衬套孔与活塞销的配合间隙控制在合理区间，保证热态工况下活塞销可自由转动同时无过量松旷；大头轴瓦孔与曲轴连杆轴颈的配合精度满足流体动压润滑要求，轴瓦定位槽与连杆大头、连杆盖的定位凸台精准契合，避免轴瓦在运转过程中发生周向转动或轴向窜动。连杆大小头中心距严格按照机型曲柄半径与活塞行程参数匹配，保证活塞在上止点、下止点位置时的余隙高度符合设计要求，避免活塞碰撞气门或气缸盖。

　　外形轮廓设计上，所有过渡位置均采用大圆角平滑过渡，避免应力集中，尤其是杆身与大小头衔接的位置、大头剖分面的圆角位置、螺栓孔周边区域，都做了应力释放的圆角处理，从结构根源上降低交变载荷下的疲劳断裂风险。大头端两侧的轴瓦限位凸台高度控制在标准范围内，不会突出连杆大头侧面，避免与曲轴平衡块、气缸体主轴承壁发生运动刮擦；小头端的油孔位置正对活塞销的润滑通道，可将曲轴箱内飞溅的润滑油引导至活塞销与衬套的摩擦面，保证运动副的润滑可靠性。

　　在实际装配场景中，连杆需要与活塞、活塞环、活塞销、曲轴连杆轴颈完成分组选配，同一台发动机内的连杆质量差需要控制在极小的公差范围内，避免不同缸的往复惯性力差异过大引发整机振动，因此该连杆在结构设计时就预留了质量去重区域，位于大头端的平衡凸台位置，方便生产过程中通过铣削减重实现同组连杆的质量一致性。从受力路径来看，活塞承受的燃气压力通过活塞销传递到连杆小头，经工字形杆身传递至连杆大头，最终带动曲轴做旋转运动，整个传力路径上的截面变化均匀，没有突变的结构断点，保证力流传递顺畅，减少局部应力峰值。

　　针对不同的动力输出需求，该连杆结构可通过调整杆身截面厚度、大小头壁厚、螺栓规格来适配不同的爆压等级，小排量高转速汽油机可适当减薄杆身壁厚降低往复质量，大扭矩柴油机则可加大杆身截面、提升螺栓预紧力来承受更高的燃烧爆发压力。设计过程中充分考虑了量产加工的工艺性，杆身的工字形截面可通过模锻一次成型，大头剖分面采用平面铣削即可满足加工精度要求，大小头的孔位可通过一次装夹完成镗削加工，保证大小头孔的平行度、圆柱度满足装配公差要求，减少后续加工工序的装夹误差。
