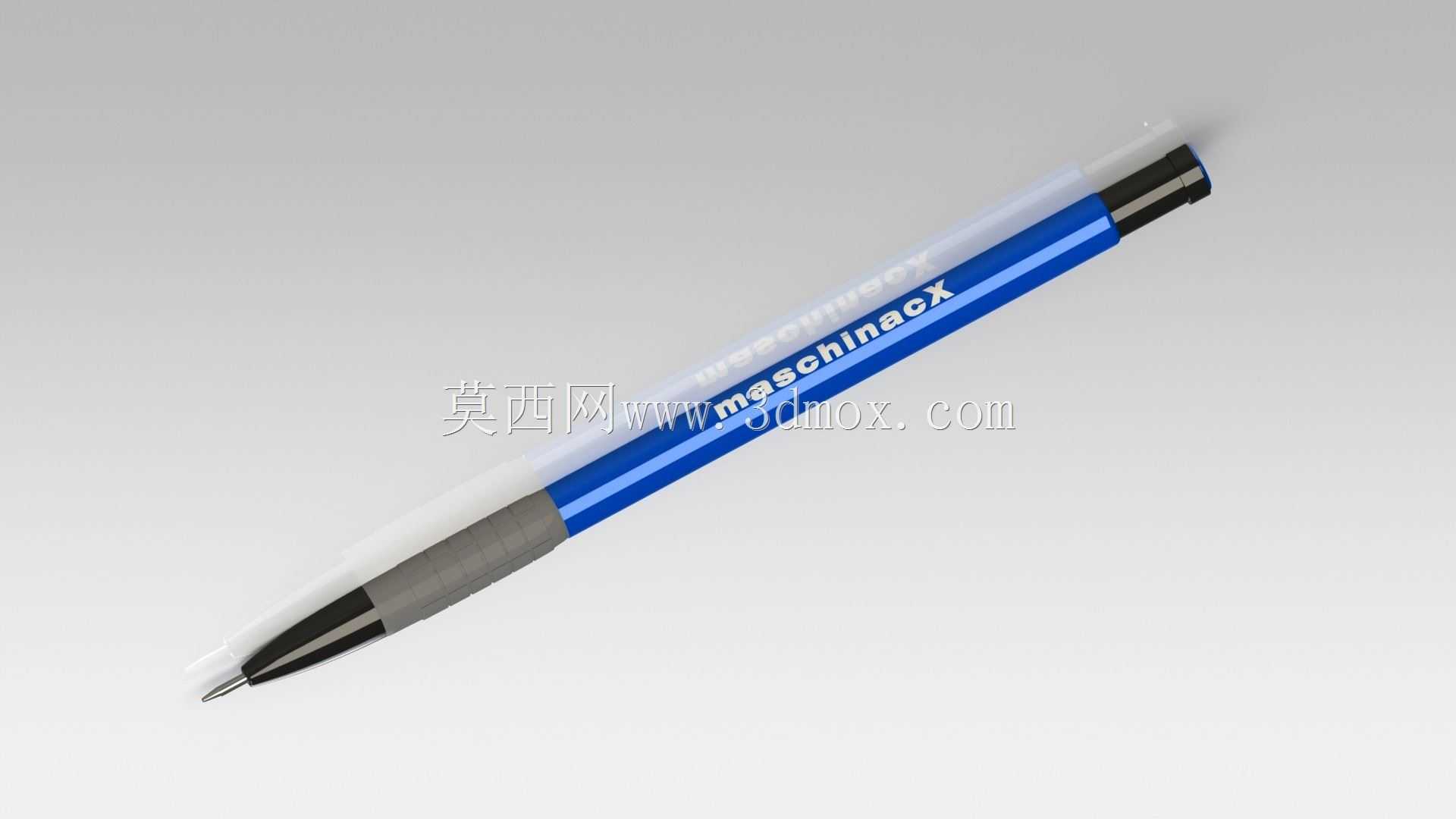

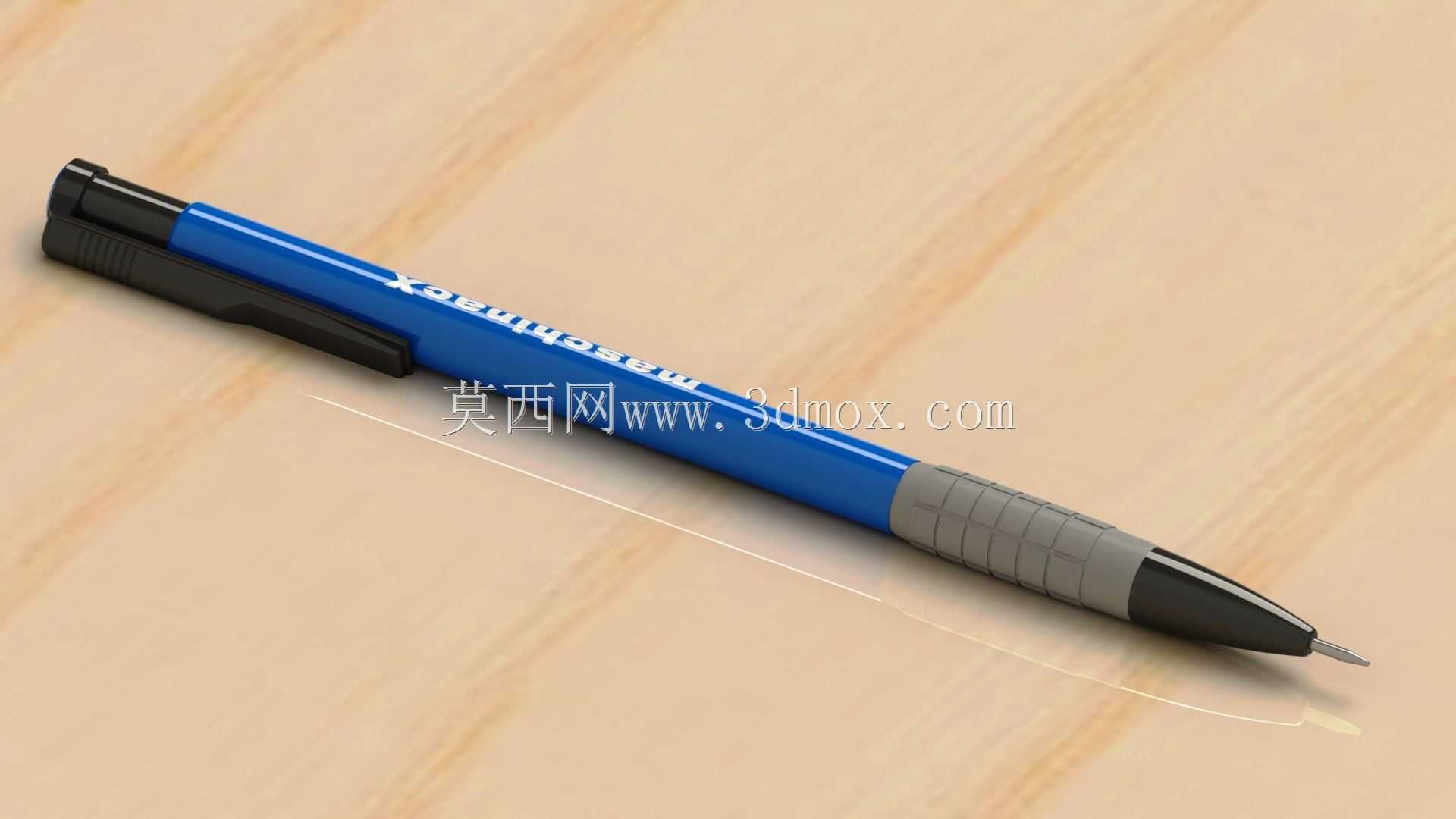

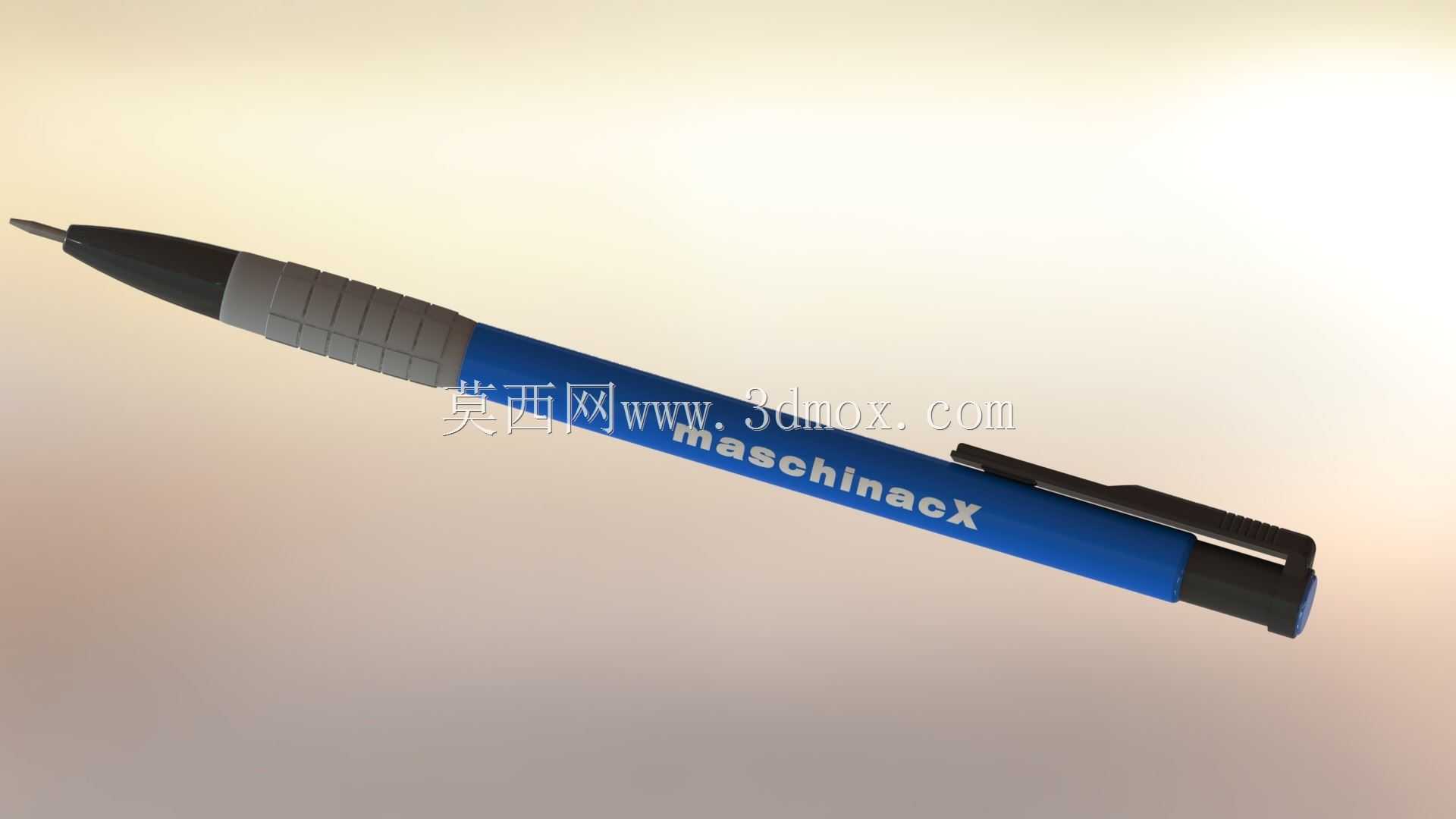

按动式活动自动铅笔结构三维建模

　　日常办公与学生书写场景中，活动铅笔是替代传统木质铅笔的高频使用工具，无需削笔即可持续出芯，适配绘图、草稿书写、日常记录等多类场景，相比传统铅笔能大幅减少准备时间，也避免了削笔产生的木屑污染，在工程现场草稿标注、设计手绘初稿、学生课业书写等场景都有稳定的使用需求。这款按动式活动铅笔的三维建模，完全还原实物的装配逻辑，整笔拆分后共包含6个独立零件与组件，各部件之间的配合间隙、装配限位都按照实物公差做了还原，可直接用于结构验证、外观渲染或者同类文具的改型设计参考。从结构设计逻辑来看，笔身主体采用分段式设计，握持区域做了防滑胶套结构，胶套表面的环形凹槽能增加握持时的摩擦力，长时间书写也不易打滑，笔夹部分采用一体化卡扣设计，

　　可直接夹持在笔记本、工装口袋边缘，方便随身携带，避免笔具滚落丢失。按动结构设置在笔尾位置，按压时的行程、回弹力度都按照常规活动铅笔的使用手感做了参数匹配，出芯长度控制在单次按压0.3-0.5mm区间，符合日常书写的出芯需求，不会因为单次出芯过长导致铅芯断裂。笔尖部分采用金属收口结构，能对伸出的铅芯形成稳定支撑，减少书写时铅芯的晃动量，提升书写时的稳定性，铅芯输送通道的内径做了0.7mm铅芯的适配设计，内壁光滑无台阶，避免铅芯在输送过程中卡滞断裂。从外形尺寸与安装边界来看，整笔总长度控制在145mm左右，笔身最大直径12mm，握持区域直径10mm，符合成年人手部握持的人体工学尺寸，笔夹突出笔身的高度为5mm，

　　夹持在厚度不超过3mm的板材、纸张边缘时都能保持稳定的夹持力，不会轻易脱落。各零件之间的装配采用卡扣与过盈配合结合的方式，笔身外壳的上下段通过卡扣连接，拆解时无需额外工具即可更换内部铅芯存储管，防滑胶套与笔身主体采用过盈配合，装配后不会出现胶套移位、转动的问题。在实际建模过程中，对笔身表面的印刷标识区域做了平面预留，可根据需求添加不同的品牌标识、装饰图案，笔身外壳的壁厚控制在1.2mm，既保证了外壳的结构强度，日常跌落不易开裂，也能控制整笔的重量，整笔装配后的总重量控制在18g左右，长时间握持书写不会产生明显的负重感。铅芯存储管的内部容量可容纳12根0.7mm规格的铅芯，满足日常一周左右的使用量，无需频繁补充铅芯。

　　按动结构内部的回弹弹簧采用标准小线径弹簧设计，弹簧的预紧力经过匹配，按压时的反馈力度适中，不会出现按动过硬或者回弹无力的问题，笔尖的金属头与笔身主体采用过盈压装的方式连接，装配后同轴度控制在0.05mm以内，保证铅芯伸出后与笔身保持同轴，书写时不会出现偏磨的问题。
