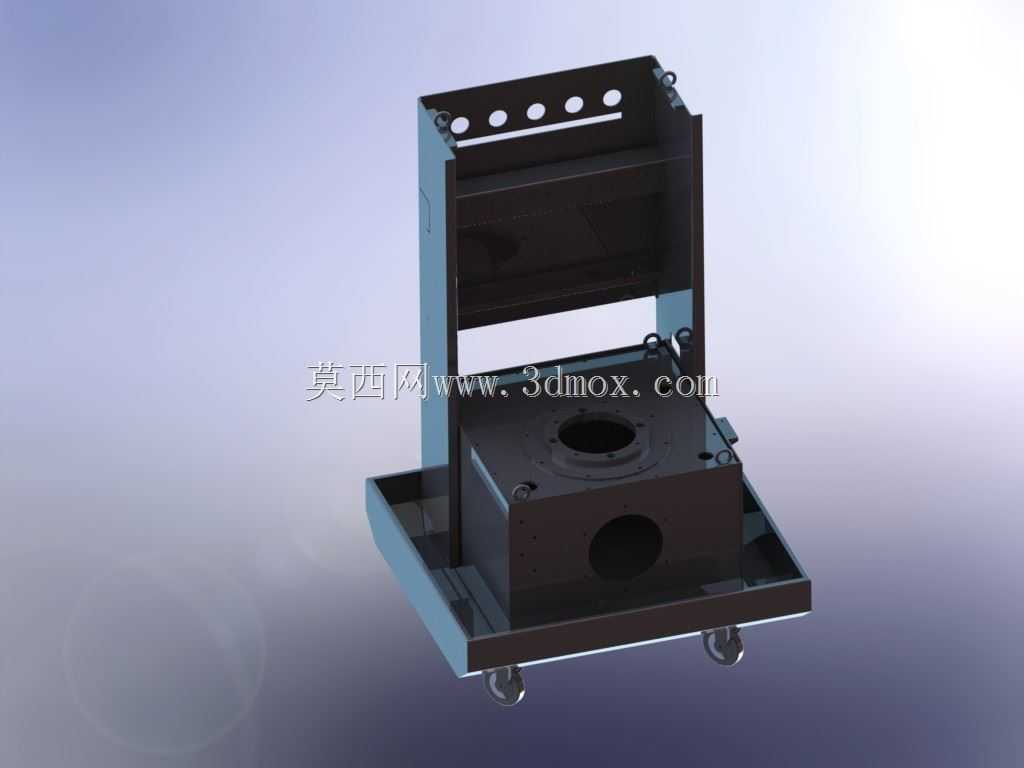

适配15kW交流电机的液压单元承载金属框架

　　在工业液压系统的集成搭建场景中，动力单元的承载机架往往是容易被忽略但直接影响设备运行稳定性的核心结构件，这款适配15kW交流电机的液压单元金属框架，正是针对中小型液压站的落地安装、移动运维需求设计的承载结构。从实际应用场景来看，这类框架主要服务于车间离散式液压动力供给、小型液压试验台搭建、移动式液压工装配套等场景，区别于传统焊接式固定液压站机架，这款框架自带脚轮结构，可支持液压单元在车间不同工位间灵活转场，适配多工位共用一套液压动力的生产模式，能有效降低中小企业的液压设备采购成本。

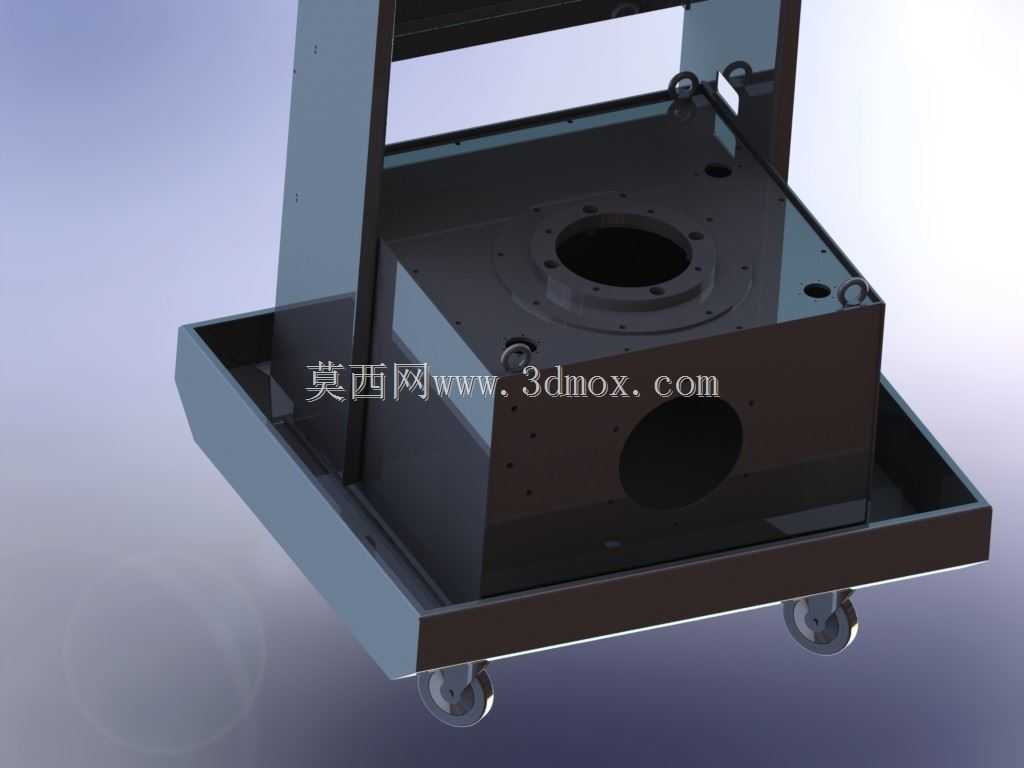

　　从功能特性层面看，框架采用分层承载设计，底部设置带围边的接油托盘结构，可承接液压阀组、管路接头处渗漏的液压油，避免油液直接滴漏到车间地面造成污染或安全隐患，托盘边缘做了折弯强化处理，即使框架在移动过程中产生小幅晃动，渗漏油液也不会溢出。上层承载区域预留了电机、液压泵的安装定位孔位，孔位排布匹配15kW交流电机的标准安装法兰尺寸，同时兼顾了常用轴向柱塞泵、齿轮泵的安装接口匹配性，安装面的平面度控制在0.1mm/m以内，可避免电机与泵组连接时出现同轴度偏差导致的轴封磨损、振动超标问题。框架的立柱采用折弯钢板焊接结构，截面为C型加强结构，在控制整体重量的前提下保证了足够的结构刚性，满载状态下（电机、泵组、油箱、阀组总重约280kg）框架的最大形变量不超过0.3mm，不会因结构变形影响动力单元的运行精度。

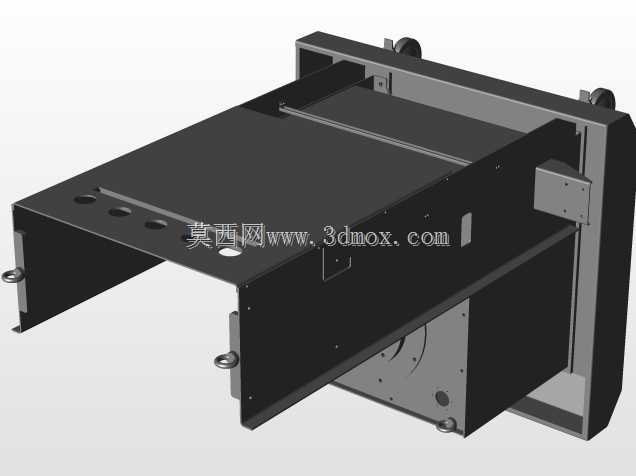

　　设计思路上，这款框架没有采用复杂的型材拼接结构，全部采用常规Q235钢板折弯、焊接成型，所有焊接位置都做了去应力处理，避免后期使用过程中出现焊接变形。框架的四个支脚位置预留了可调节支撑脚的安装孔，当框架移动到指定工位后，可降下支撑脚将脚轮抬离地面，保证设备运行时的稳定性，避免脚轮长期承压出现损坏。侧面预留了液压管路的走线空间，同时设置了两个吊装环，方便设备整体吊装转运。考虑到液压单元日常维护的需求，框架的上层安装板做了可拆卸设计，维护时可单独拆下安装板对电机、泵组进行检修，不需要拆解整个框架结构。

　　从安装边界尺寸来看，框架整体占地尺寸控制在750mm*650mm范围内，整体高度（不含脚轮）为820mm，适配多数车间的操作高度，操作人员站在地面即可完成阀组调节、油位检查、滤芯更换等日常操作。接油托盘的深度为40mm，可容纳约12L的渗漏油液，满足常规运维周期内的接油需求，托盘底部预留了放油螺塞孔，可定期排出积存的油液。脚轮采用4寸聚氨酯万向轮，其中两个带刹车结构，移动时转向灵活，定位时可可靠锁止。框架的所有外露边缘都做了倒角钝化处理，避免安装、维护过程中划伤操作人员，表面采用喷塑处理，耐油污、耐腐蚀，可适应车间多油、多尘的使用环境。在实际配套使用中，这款框架可直接适配标准100L液压油箱的安装尺寸，油箱放置在下层托盘区域，上层安装电机泵组，侧面可叠加安装溢流阀、单向阀、压力表开关等常用液压阀件，整体结构紧凑，没有多余的冗余设计，所有结构都围绕液压动力单元的实际安装、运维需求设置，既保证了结构强度，又控制了整体制造成本，适合中小型液压设备厂商做标准化配套使用。
