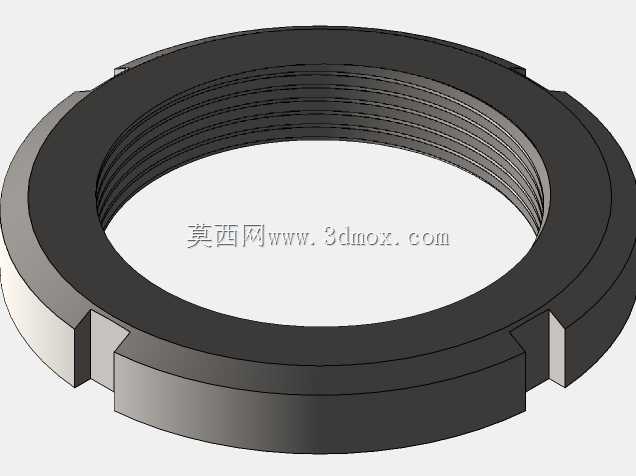

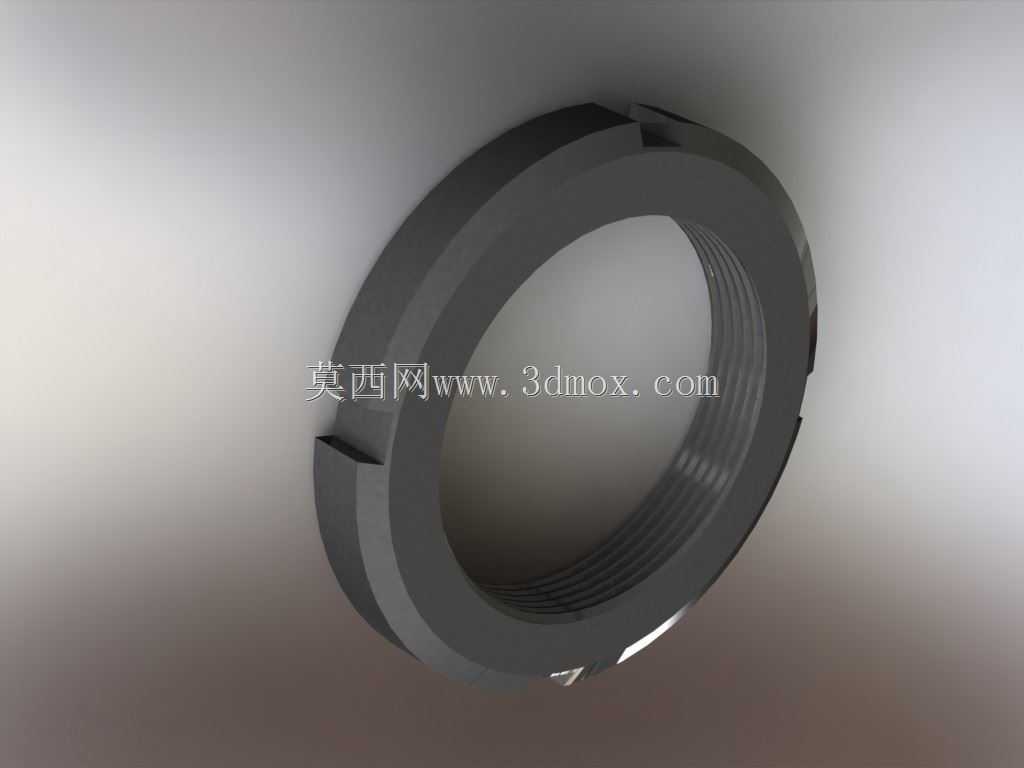

DIN981标准KM12液压锁紧螺母结构

　　在液压系统的执行元件布局中，活塞杆与移动部件的轴向定位可靠性，直接决定了整套设备的运行精度与负载稳定性，KM12规格锁紧螺母正是针对液压缸行程调整、轴向部件锁止场景开发的专用紧固件。不同于普通六角螺母依靠螺纹副摩擦力实现锁止的设计逻辑，这款锁紧螺母匹配DIN981标准的Km螺纹规格，公制尺寸参数为M60x2，材料强度等级符合DIN567第4部分规定的11H级，能够在液压系统持续振动、负载交变的工况下保持稳定的锁紧力矩，不会出现普通螺母常见的松脱、位移问题。从实际应用场景来看，这类锁紧螺母多安装在液压缸活塞杆端部、液压阀组安装座、轴向调节机构的限位位置，主要承担两个核心功能：一是在液压缸行程调试阶段，

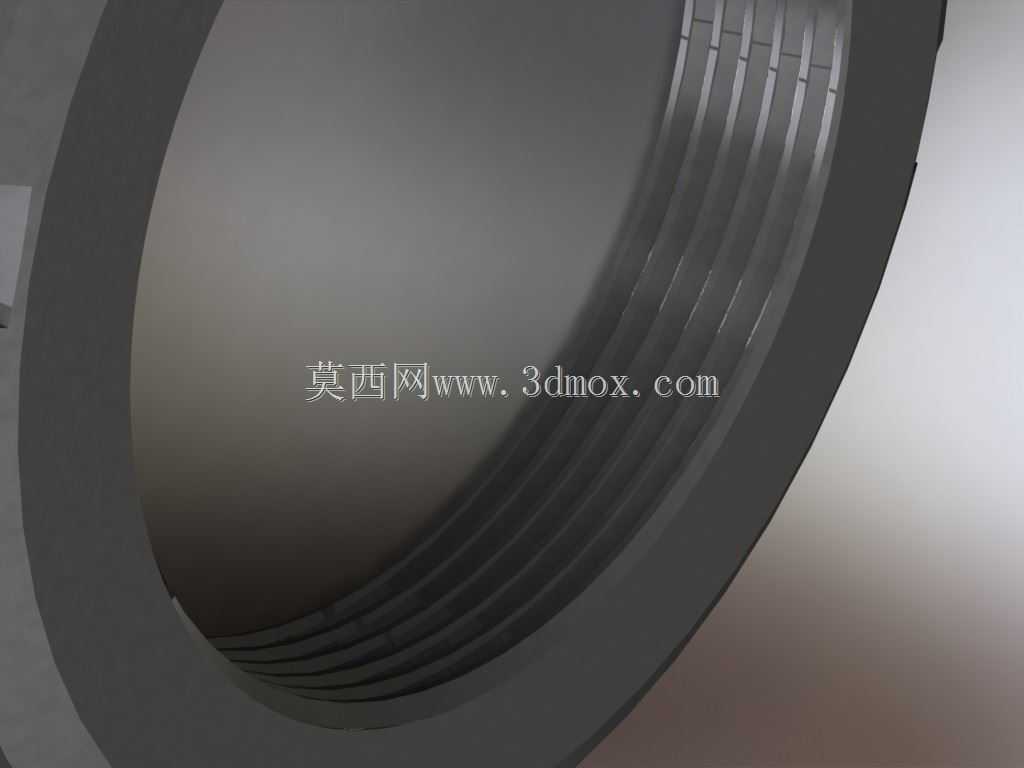

　　通过旋转螺母调整移动部件的初始位置，确定活塞的有效行程范围，调试到位后锁紧螺母，避免设备运行过程中行程出现漂移；二是在轴向承载部件的固定场景中，配合止动垫圈或者锁紧垫片，将轴承、轴套、传动轮等回转零件牢牢固定在轴肩位置，抵消轴向载荷带来的窜动力，保证回转部件的同轴度与运行平稳性。在设计这款零件的三维结构时，首先要严格遵循DIN981标准中关于锁紧螺母的外形尺寸要求，螺母的外径、厚度、螺纹中径公差都要控制在标准规定的范围内，保证与同规格的轴件、配套锁紧件能够完全互换。螺纹部分采用M60x2的细牙螺纹设计，相比同公称直径的粗牙螺纹，细牙螺纹的螺距更小，螺纹升角更低，自锁性能更优异，同时细牙螺纹的牙型高度更小，

　　螺母的壁厚可以在保证强度的前提下做的更薄，适合安装空间受限的液压元件内部布局。螺母的端面加工有均匀分布的锁紧槽，这些槽口是配套锁紧扳手的受力位置，同时也可以配合止动垫片的卡爪，在螺母锁紧到位后将垫片卡爪弯折嵌入槽内，形成机械锁止结构，彻底杜绝螺纹副在振动工况下的相对转动。从安装边界来看，这款螺母的内螺纹与轴件配合时，需要保证轴件的螺纹公差带与螺母的6H公差带匹配，安装前要清理螺纹表面的铁屑、油污，涂抹少量润滑脂降低拧紧时的摩擦阻力，拧紧力矩要符合11H级材料对应的力矩要求，避免力矩过大导致螺纹滑牙或者螺母开裂，力矩过小则无法达到足够的锁紧预紧力。在液压设备的日常维护中，这类锁紧螺母也是重点检查的零部件，

　　每次设备大修或者液压系统拆解后，都要检查螺母的螺纹是否有磨损、变形，锁紧槽是否有崩裂情况，如果出现螺纹牙型损伤、锁紧力矩衰减的问题，要及时更换同标准的备件，不能用普通六角螺母替代，避免设备运行过程中出现部件松脱引发的安全事故。从三维建模的角度来说，绘制这款螺母时要注意螺纹的收尾结构、锁紧槽的对称度、端面的平面度公差，这些细节直接影响后续工程图导出、数控加工的精度，尤其是螺纹部分的建模，要严格按照M60x2的螺纹参数绘制牙型，保证螺纹配合的干涉检查结果准确，避免在装配仿真时出现虚假干涉或者配合间隙过大的问题。在液压系统的装配流程中，这款螺母的安装顺序通常是在轴件上的回转部件、调整垫片安装到位后，先手动将螺母旋入轴件螺纹，旋转到与被固定部件端面贴合后，使用专用钩形扳手卡住螺母的锁紧槽，按照规定的拧紧力矩拧紧，之后再安装止动垫片或者其他锁止附件，完成整个轴向固定流程。对于设备选型人员来说，选用这款锁紧螺母时，除了确认螺纹规格、材料强度等级符合设计要求外，还要注意螺母的厚度是否满足安装空间的轴向尺寸要求，避免出现螺母安装后与周边部件发生运动干涉的问题，尤其是在液压缸的端盖位置，螺母的外径不能超过端盖的内孔直径，否则会影响活塞的正常往复运动。
