双孔连接金属连杆结构设计

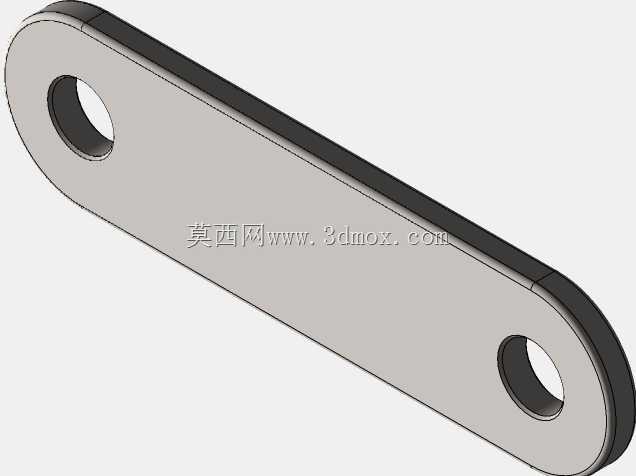

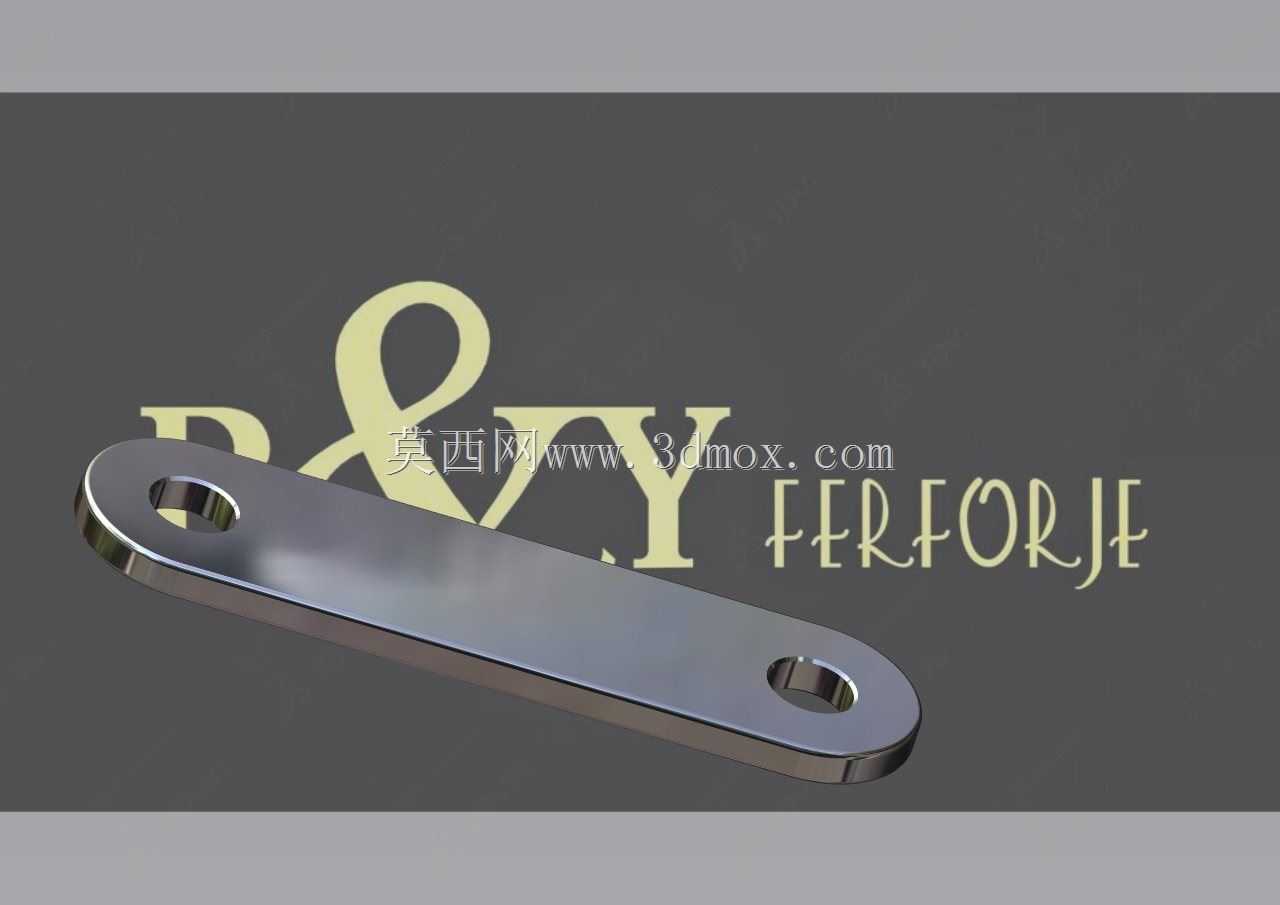

这类双孔平连杆在工业装配场景里的应用覆盖极广，从小型工装夹具的定位拉紧、输送线的辅助连杆传动，到设备检修用的简易拉拔工具适配，都能见到这类结构的身影。很多现场做设备维护的师傅都清楚，这类平直带双安装孔的杆件，不需要复杂的成型工艺，只要孔位同轴度、端面平行度控制到位，就能承担稳定的拉力传递作用，不会在受力时出现偏载卡滞的问题。做这个结构的三维设计时，首先要敲定的是两安装孔的中心距，这个尺寸直接决定了连杆的适配行程，孔位周边做了轻微的锪平处理，能保证紧固件安装后端面完全贴合，不会因为装配面倾斜导致螺栓受额外的弯曲应力。杆身整体采用等厚度的扁平矩形截面，相比圆杆结构，扁平截面在安装时能更好地贴附安装基准面，不需要额外做防转结构就能限制杆件绕孔轴线的转动，减少装配时的调整工作量。从安装边界来看，杆件的宽度要小于两端铰接座的开口宽度，厚度要匹配铰接处的间隙，两端的安装孔直径要适配常用的圆柱销或者铰制孔螺栓，孔边做了小半径的圆角过渡，避免热处理或者受力时在孔边出现应力集中导致开裂。杆身的棱边全部做了倒钝处理，不会在装配搬运时划伤操作人员，表面的金属质感是做了抛光或者镀锌处理，既能提升耐锈蚀能力，也能降低和相邻部件接触时的摩擦阻力。很多人做这类简单杆件的设计时容易忽略孔的轴线垂直度要求，实际上如果两端孔的轴线不平行，安装后会强行别住铰接销，短时间运行就会出现销子磨损、杆件异响的问题，所以建模时特意把孔的垂直公差、两孔的平行度要求在结构特征里做了隐含体现，不需要额外做复杂的加强筋，等截面的杆身只要厚度匹配额定拉力，就完全能满足常规工况下的强度要求，不会出现受力变形的情况。这类结构还经常被用作轴承拉拔器的连接臂，两端孔分别连接拉爪和中心顶杆的受力架，拉拔作业时杆身承受均匀的轴向拉力，平直的结构能保证拉拔力始终和轴承轴线平行，不会因为力的偏斜把轴承拉歪损伤轴面。
