两爪式轴承拆卸拉马结构设计

项目分类:3D模型 发布时间:2021-08-31 ID:255881
  • 两爪式轴承拆卸拉马结构设计
  • 两爪式轴承拆卸拉马结构设计
  • 两爪式轴承拆卸拉马结构设计
  • 两爪式轴承拆卸拉马结构设计

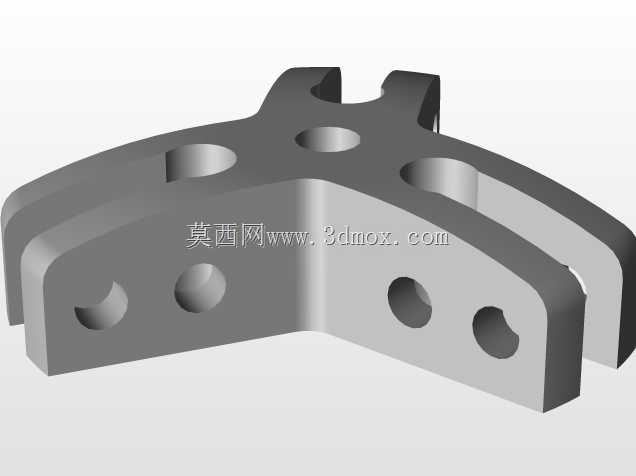

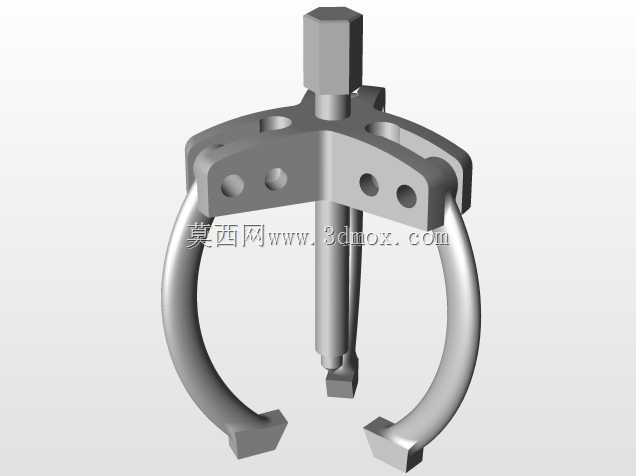

在设备运维、机械装配的现场作业场景中,过盈配合轴承的拆卸一直是考验工装适配性的环节,这款两爪式轴承拆卸夹正是针对这类工况开发的手动拆装工具,能够在不损伤轴承外圈、安装轴面的前提下完成轴承的平稳拔出作业。从结构设计逻辑来看,整体采用中心顶杆配合对称卡爪的受力架构,顶部的六方施力段适配标准扳手,作业时将顶杆尖端对准安装轴的中心孔位,调整两侧弧形卡爪的开合角度,让卡爪末端的钩状结构牢牢勾住轴承外圈的下端面,通过旋转顶杆施加轴向推力,反作用力带动卡爪将轴承沿轴向匀速拉出,整个受力过程沿轴的中心轴线对称分布,不会出现偏载撬弯轴件、刮伤轴承配合面的问题。两侧的弧形卡爪做了等弧度的曲面处理,能够贴合不同直径规格的轴承外圈轮廓,卡爪上预留的多组调节孔位,可以根据待拆卸轴承的径向尺寸调整卡爪的安装位置,覆盖常规中小型深沟球轴承、圆锥滚子轴承的拆卸尺寸范围,卡爪与中心架的连接采用铰接式结构,开合过程无卡滞,能够自适应不同直径工件的夹持角度,避免硬接触导致的卡爪崩边问题。中心顶杆采用阶梯轴结构,与中心架的内螺纹段做了等距传动螺纹设计,螺纹升角经过反复校核,既保证手动施力时的传动效率,又能在停止施力时实现自锁,不会出现顶杆回退、轴承松脱的安全隐患,顶杆的尖端做了圆弧过渡处理,不会在对准轴端中心孔时刮伤孔壁,也能避免顶杆尖端打滑偏移导致的受力歪斜。中心架采用三角对称的加强筋结构,在顶杆施加较大轴向推力时不会出现架体变形,两侧的连接耳位厚度经过强度校核,能够承受卡爪传递的拉拔载荷,不会出现耳位断裂的失效问题。实际作业中,这类拆卸夹不需要搭配额外的液压动力源,纯手动操作即可完成作业,适合车间日常检修、户外设备维保、小型机加工工位的轴承拆装需求,相比三爪拉马,两爪结构的卡爪可以伸入更狭窄的安装空间,适配部分周边有遮挡、操作空间受限的轴承安装位,卡爪的弧形设计也不会在拉拔过程中挤压轴承保持架,避免拆卸过程中对轴承造成二次损伤,整体结构没有冗余的复杂零件,日常维护只需要定期给传动螺纹添加润滑脂即可,长期使用也不会出现传动卡滞的问题,安装边界上,卡爪最大开合直径覆盖常规0-150mm范围的中小型轴承,顶杆的有效行程满足常规轴承安装位的拔出距离要求,不需要额外加装接长杆即可完成大部分常规工况的拆卸作业。
