汽车发动机进排气门结构设计

该零件为内燃机配气机构核心执行元件，直接决定发动机进排气过程的时序控制精度与充气效率，广泛适配往复活塞式内燃机的动力总成配置，覆盖乘用车、商用车及小型通用动力机械的配气系统需求。在实际运行工况中，该零件需承受燃烧室周期性高温燃气冲刷、气门弹簧高频往复冲击以及落座瞬间的冲击载荷，杆部与导管间长期处于高速滑动摩擦状态，盘部锥面需与气门座圈形成可靠密封，阻断燃烧室与进排气道的异常连通。

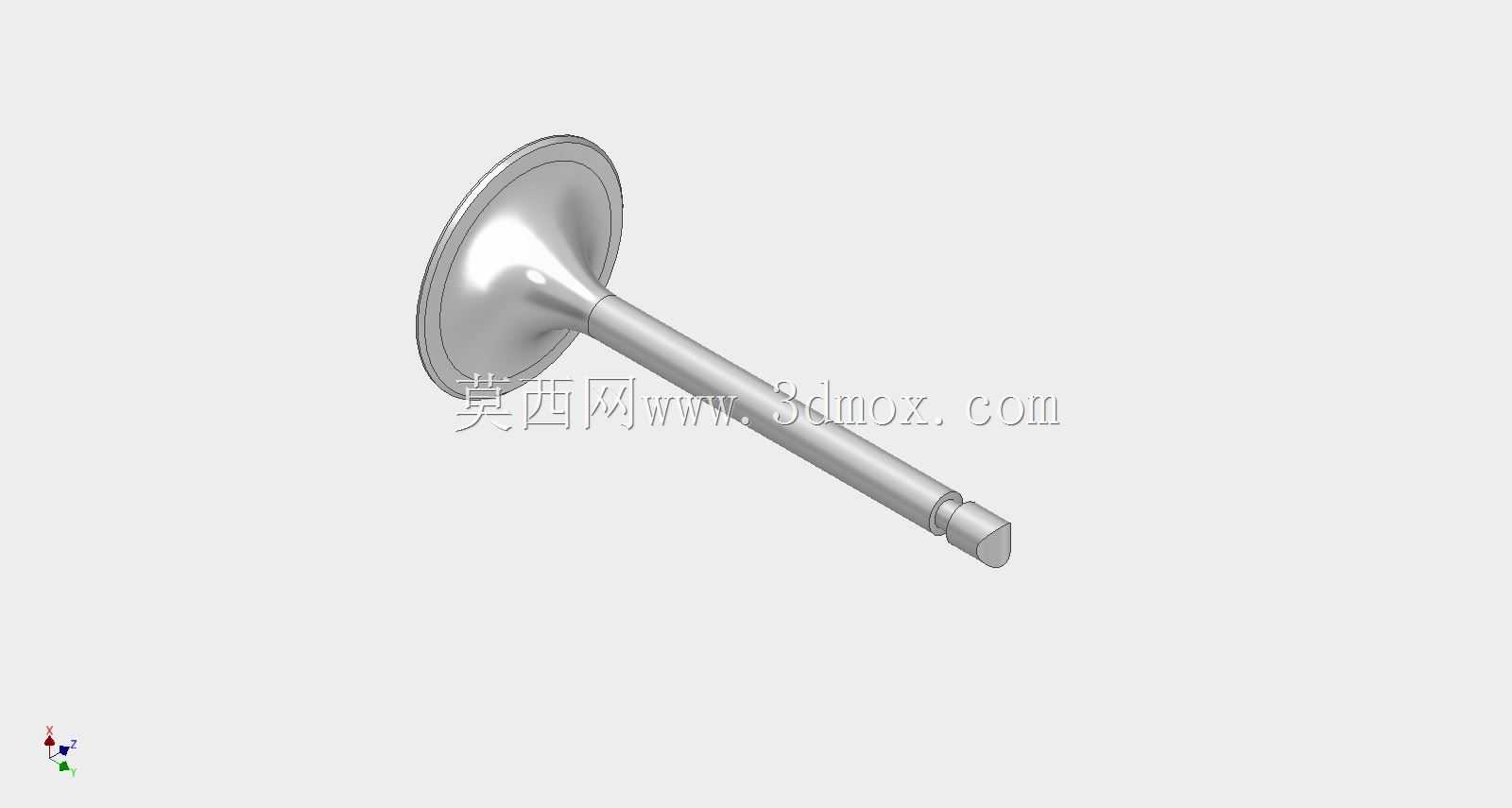

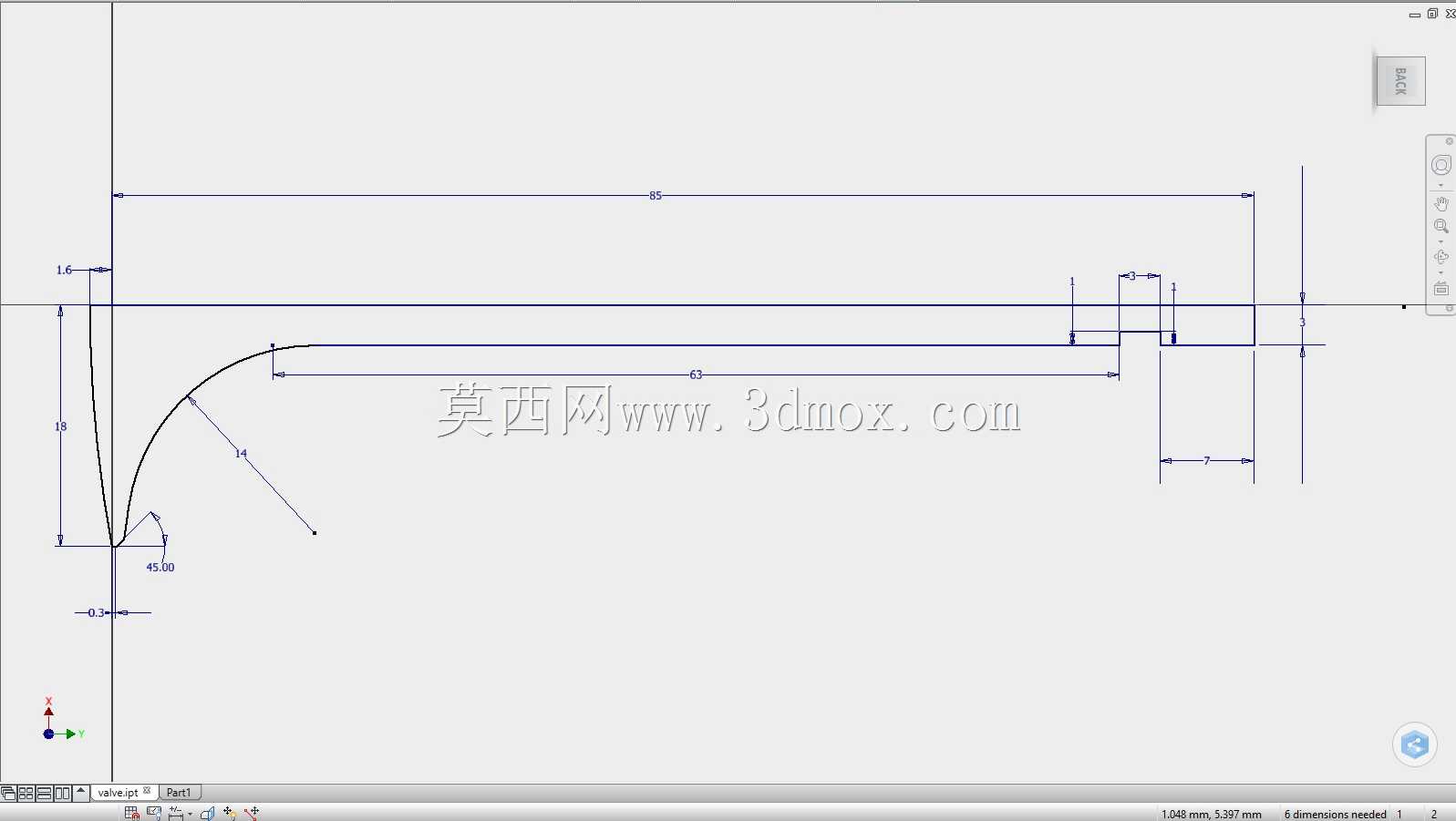

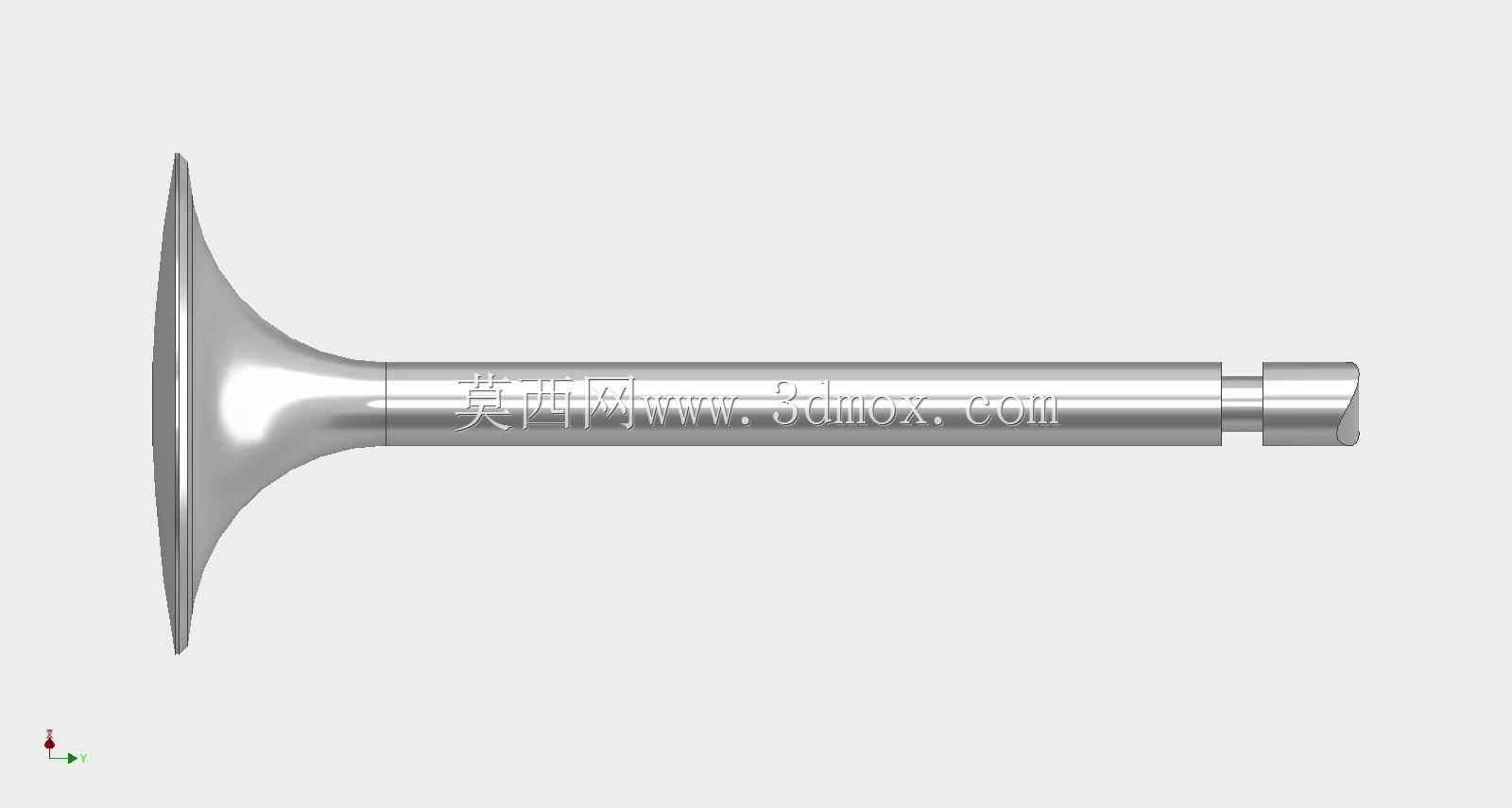

设计阶段优先匹配配气相位的运动学要求，杆部采用等直径长轴结构，表面预留合理的粗糙度控制区间，保证与气门导管的配合间隙处于合理范围，既避免间隙过大导致的导向失稳、机油窜入燃烧室，也防止间隙过小引发热态卡滞故障。盘部采用大直径喇叭口过渡结构，盘背设置平滑圆弧过渡，减少进排气气流的流通阻力，提升气缸充气效率；盘部密封锥面采用标准锥角设计，保证与座圈接触时形成均匀的环形密封带，接触压力分布均匀，兼顾密封性能与耐磨寿命。杆部顶端设置锁夹安装槽与弹簧座定位结构，可与气门锁夹、气门弹簧上座可靠配合，承受气门弹簧的复位预紧力与凸轮轴驱动的往复推力，顶端端面做硬化处理，承受摇臂或凸轮的直接接触摩擦。

安装边界方面，杆部长度需匹配气缸盖导管的安装深度，保证气门最大升程时杆部不会从导管中脱出，盘部外圆直径需匹配燃烧室座圈的内径尺寸，落座时盘部背面与缸盖火力面保留合理安全间隙，避免活塞上行时发生运动干涉。杆部与导管的配合采用基孔制间隙配合，密封锥面与座圈需经配对研磨，保证密封带的连续闭合，满足燃烧室气密性要求。整体结构无冗余设计，各段过渡区域均做圆角处理，降低应力集中风险，适配高转速内燃机的高频往复运动工况，可承受交变热载荷与机械载荷的长期作用，保证配气机构的运行可靠性与使用寿命。
