卧式管壳式黄铜换热设备结构设计

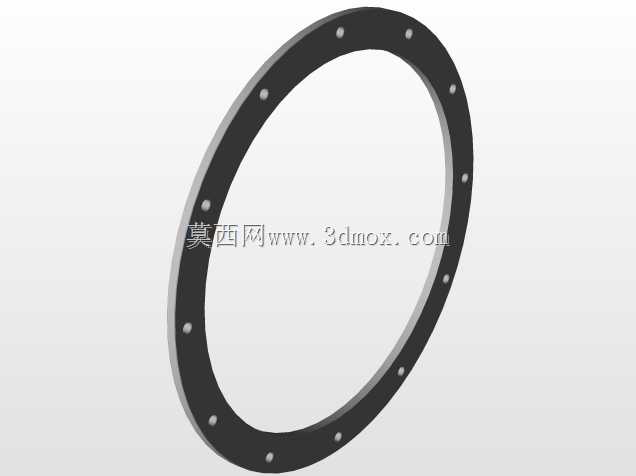

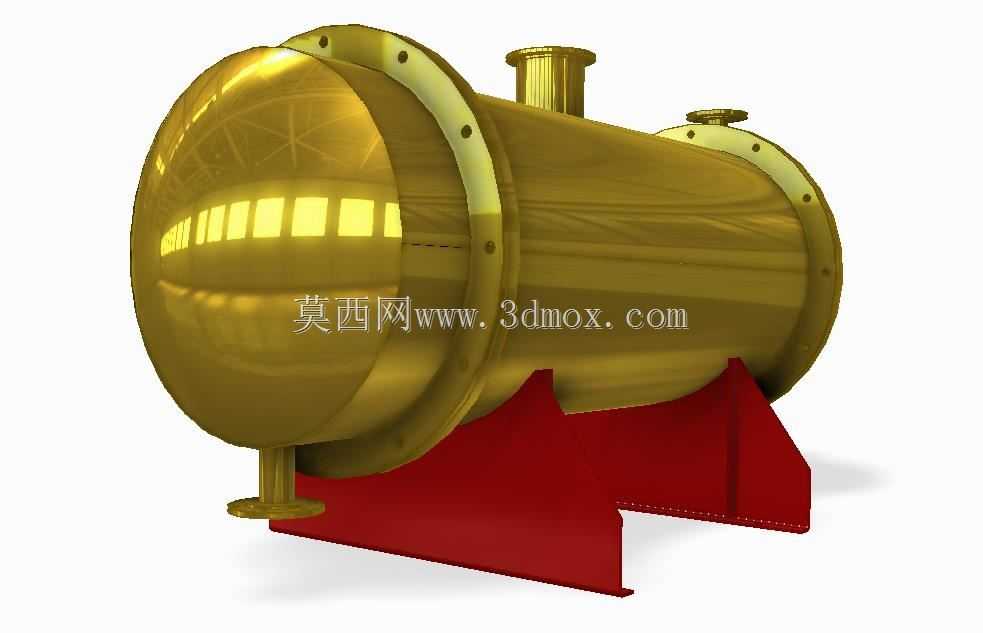

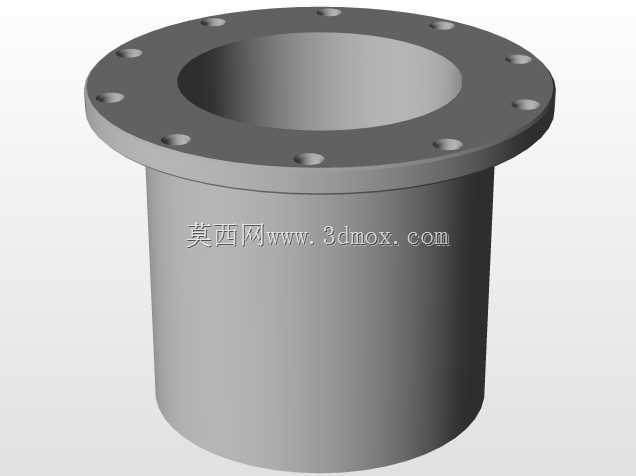

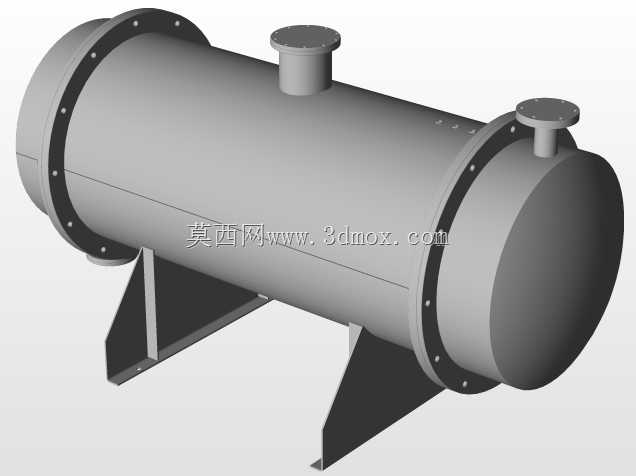

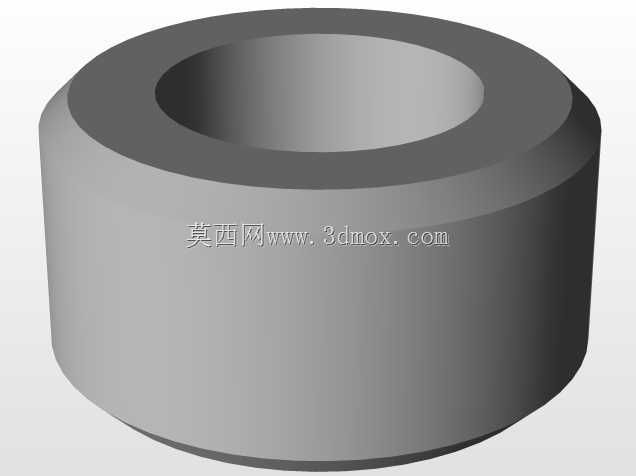

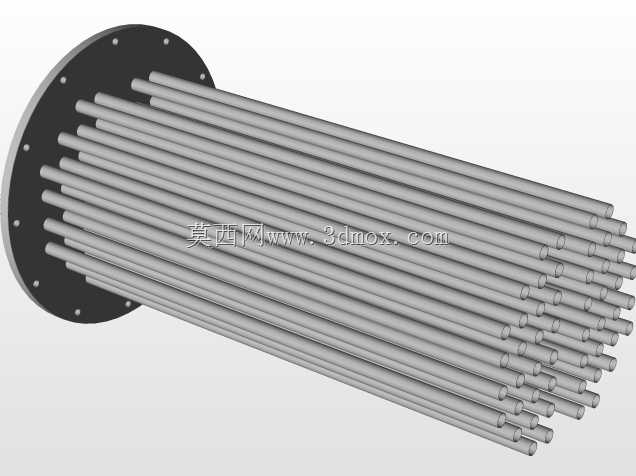

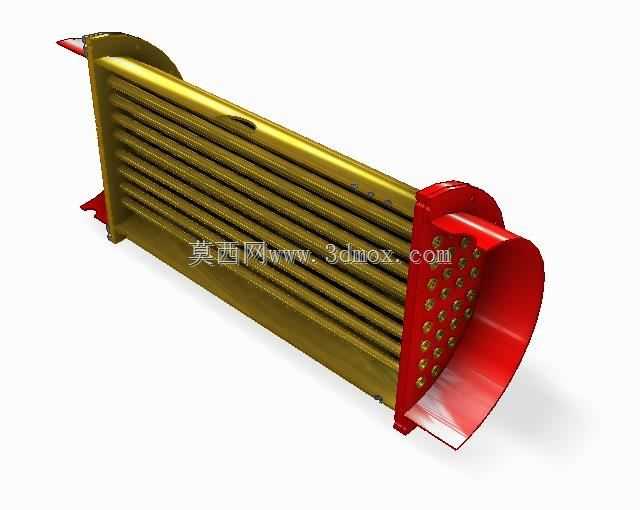

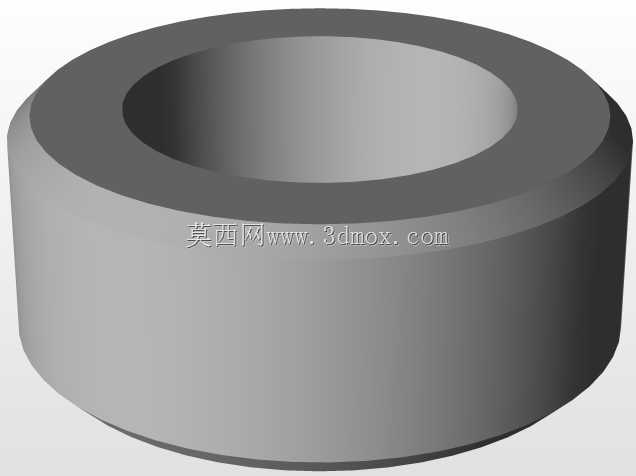

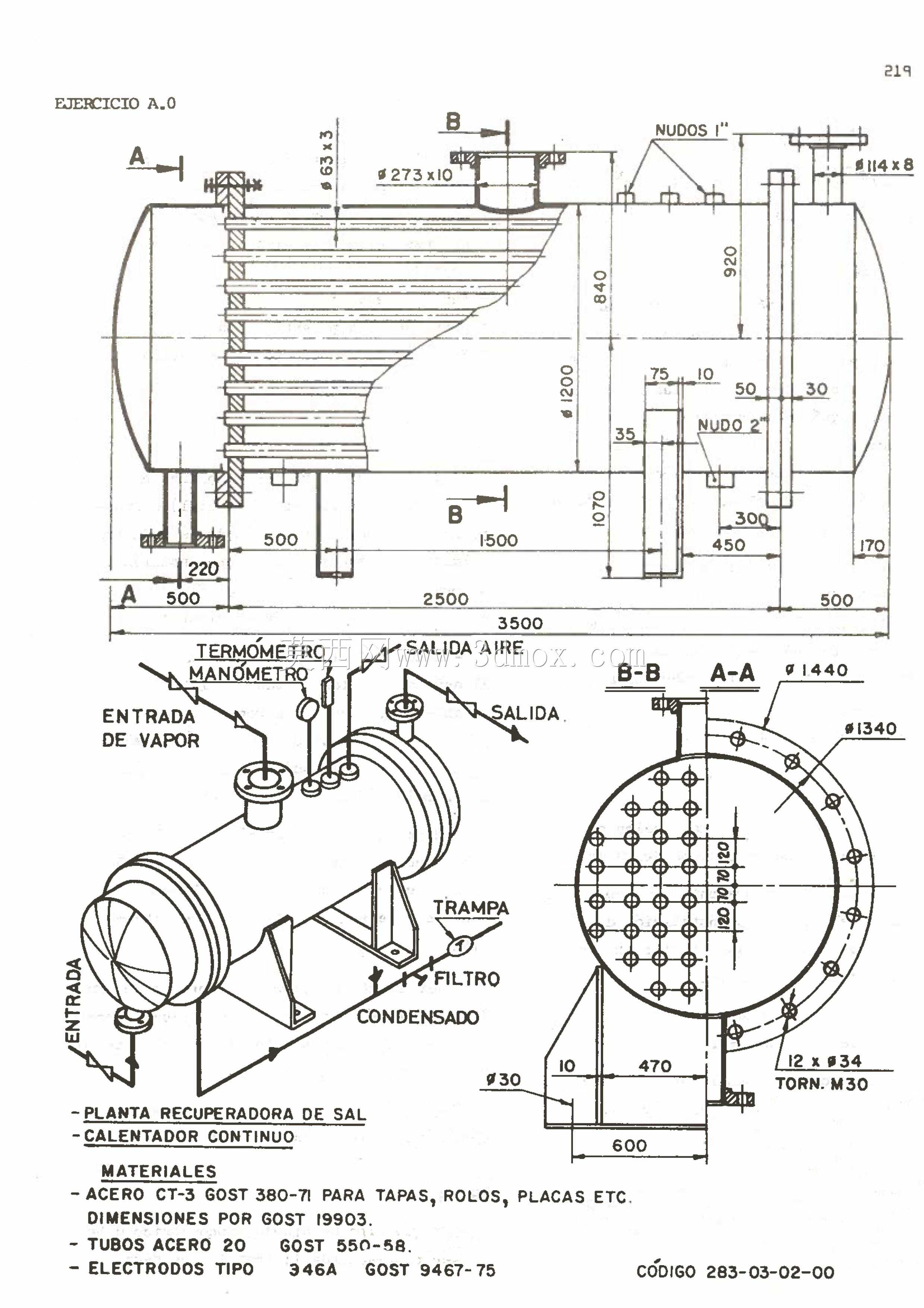

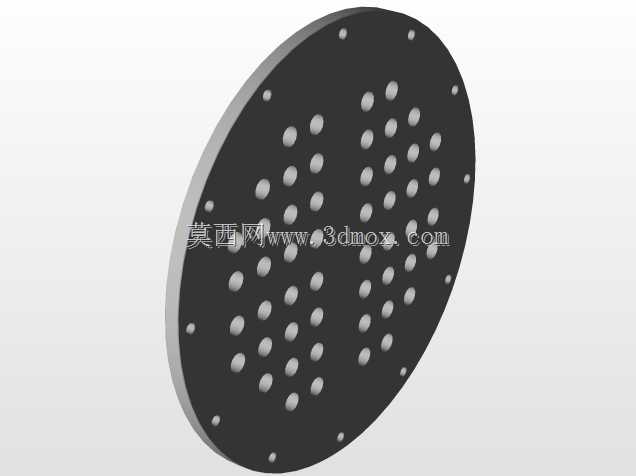

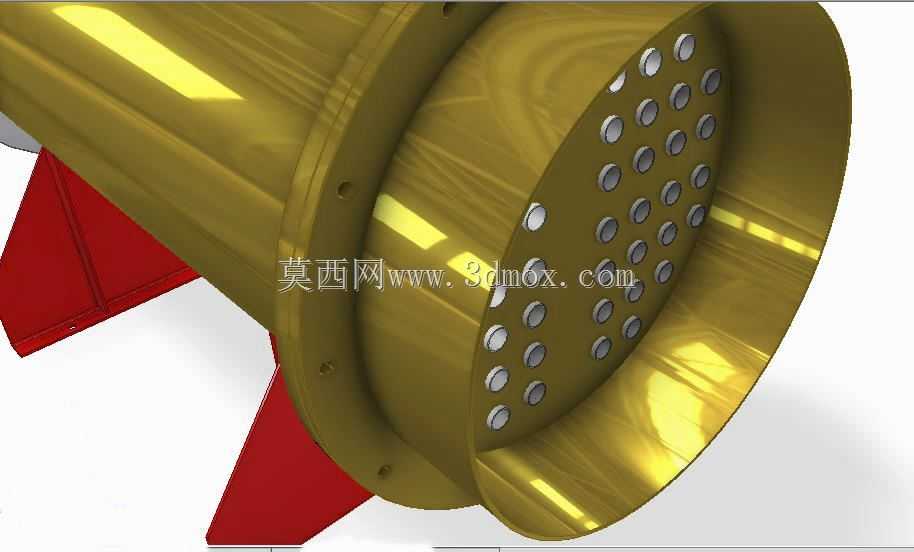

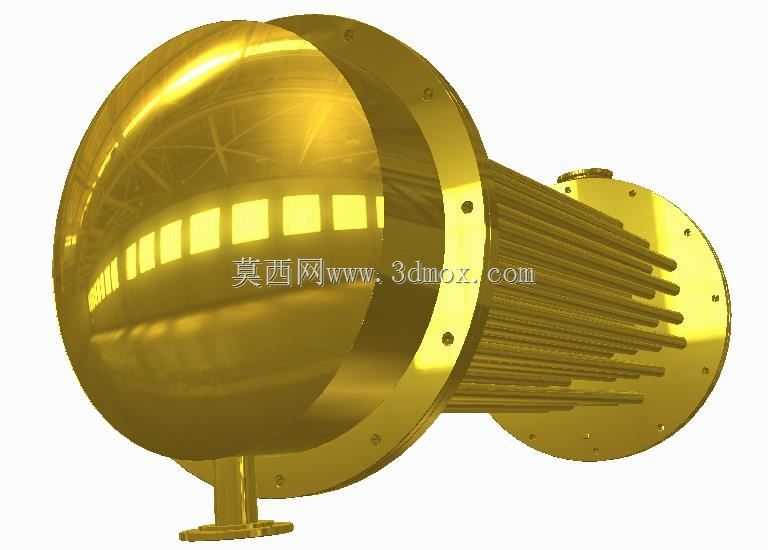

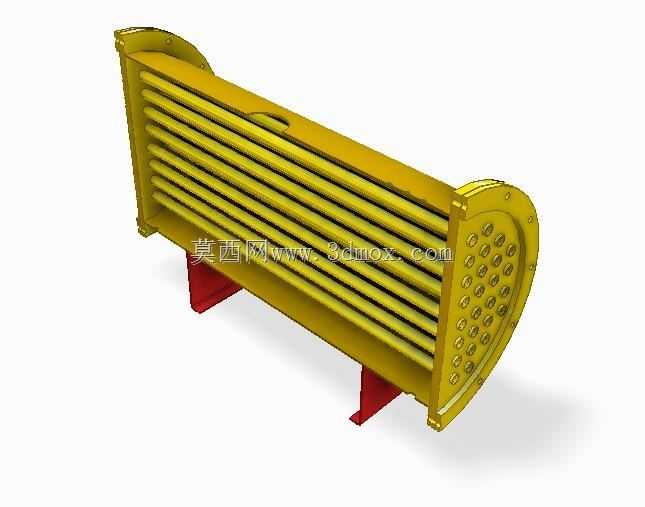

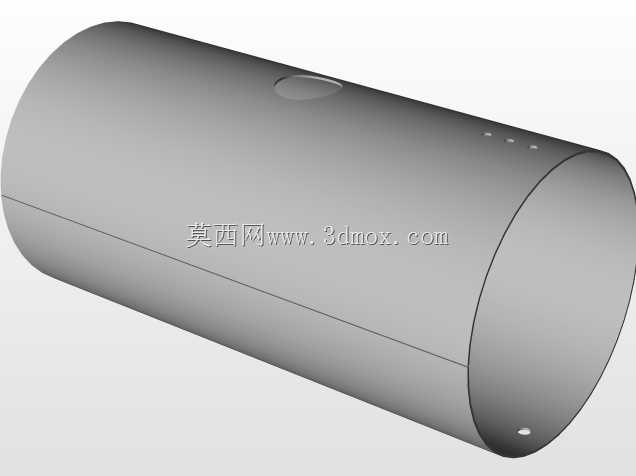

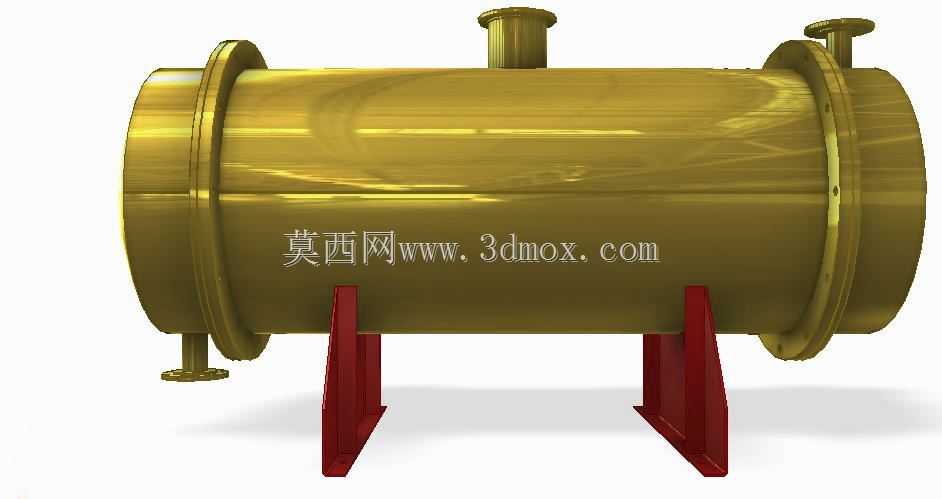

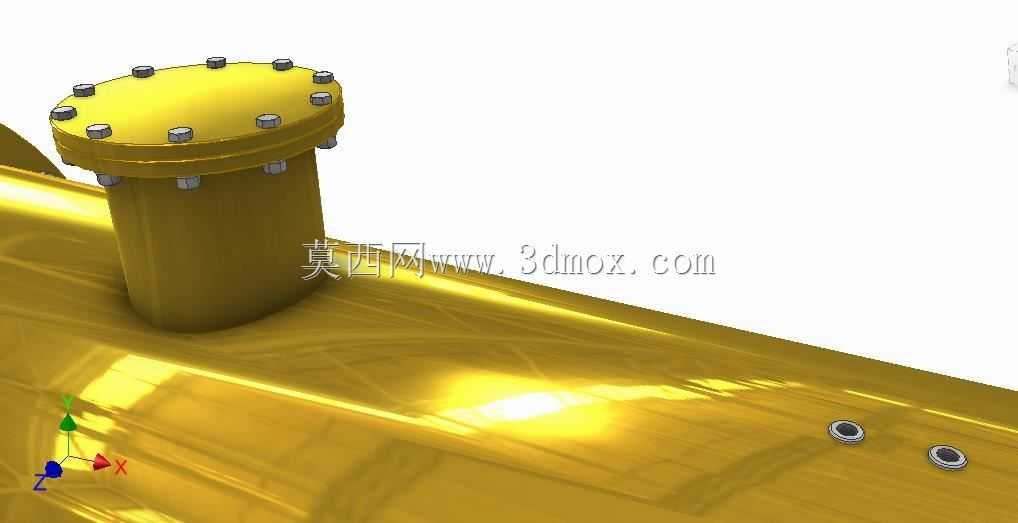

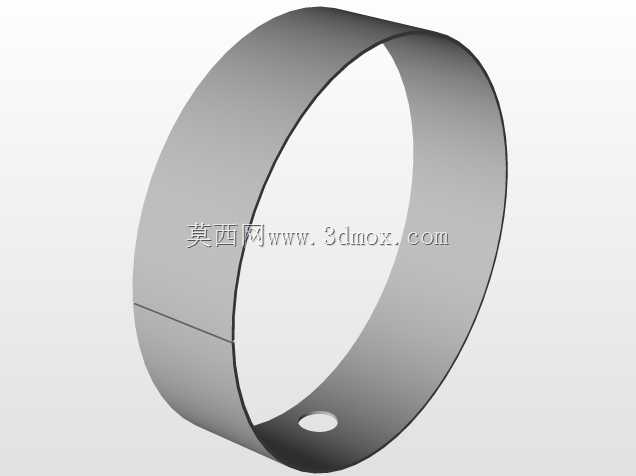

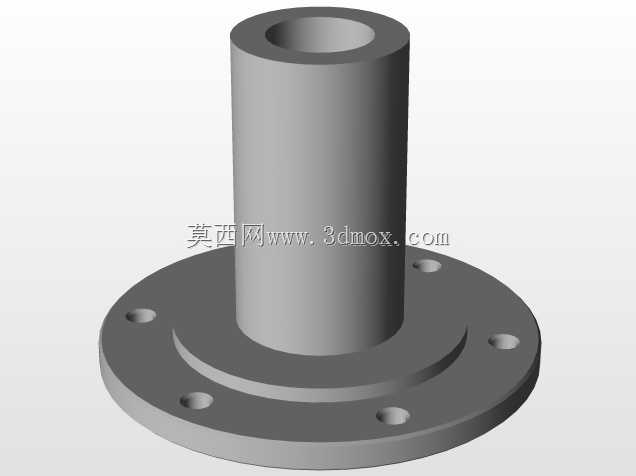

该卧式管壳式换热设备主要应用于化工、暖通、能源动力领域的冷热介质热量交换场景，可实现液-液、汽-液两种介质的热量传递，在化工生产的工艺介质冷却、供暖系统的汽水换热、动力装置的余热回收环节均有广泛适配性。设备整体采用卧式布置，主体承压壳体选用黄铜材质，一方面利用黄铜优异的导热性能提升整体换热效率，另一方面黄铜的抗腐蚀特性可适配多数弱酸弱碱工况的介质接触需求，降低长期运行的壳体腐蚀风险。壳体两端采用带螺栓孔的法兰端盖结构，端盖与壳体通过均布螺栓实现压紧密封，既保证承压状态下的密封可靠性，也方便后期拆解检修内部换热管束，清理管程结垢。壳体顶部设置两个不同口径的立式接管，分别作为壳程介质的进出口，底部对应位置设置同规格接管作为管程介质的进出接口，接管与壳体采用焊接连接，接口端面预留法兰连接边界，可直接对接现场工艺管道，无需额外加工转接结构。设备底部采用两个对称布置的鞍式支座，支座为焊接式钢结构件，与壳体外壁贴合焊接，支座底部预留安装螺栓孔位，安装时可直接固定在混凝土基础或钢制设备平台上，鞍座的弧度与壳体外径完全匹配，可均匀承载壳体及内部介质的重量，避免长期运行出现壳体局部应力变形。设计过程中优先考虑了介质流道的合理性，壳程内部预留足够的折流板安装空间，可引导壳程介质沿S形路径流动，延长介质在壳体内的停留时间，提升换热充分性；管程采用多管束平行布置结构，管板与壳体、端盖的密封面经过精度匹配，避免管程壳程介质串流。外形尺寸上，壳体长径比控制在3:1区间，既保证足够的换热面积，也控制整体占地面积，适配多数中小型换热站、车间工艺段的安装空间要求，设备两侧预留不小于300mm的操作空间即可满足日常巡检、阀门操作的需求，端盖侧预留1.2倍壳体长度的检修空间，方便后期抽出管束进行维护。
