带安装底座多接口铰接式轴套支撑座

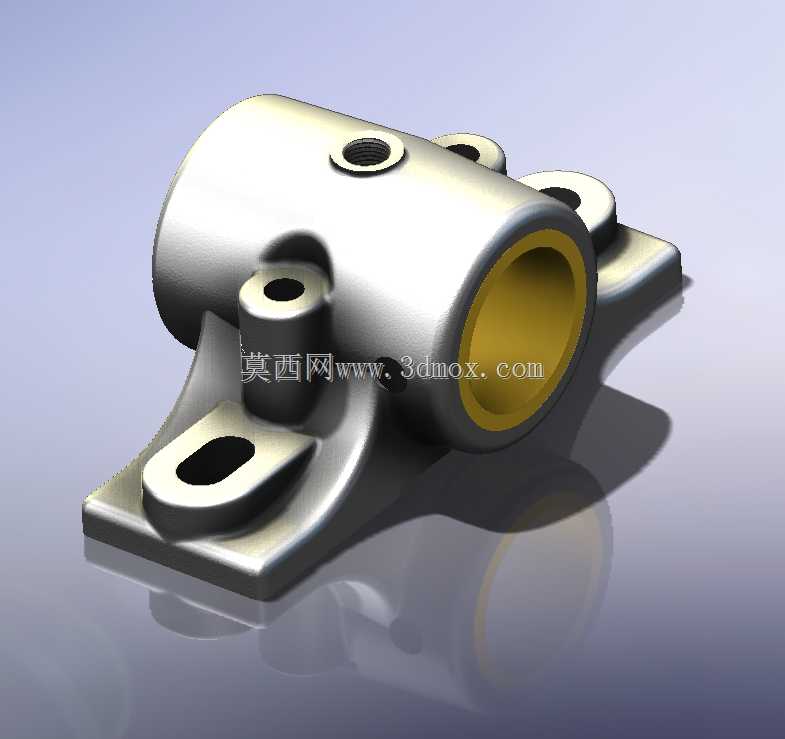

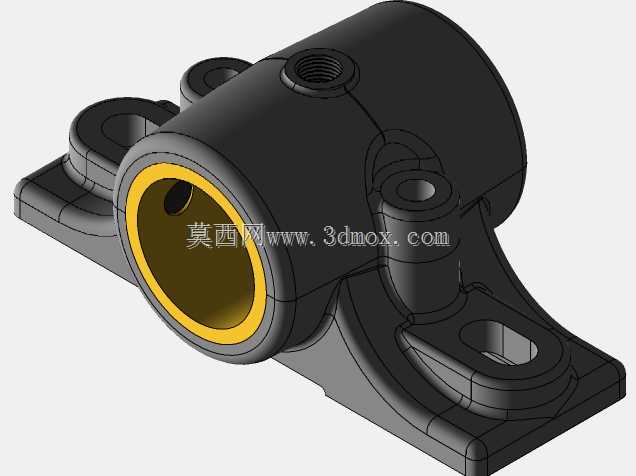

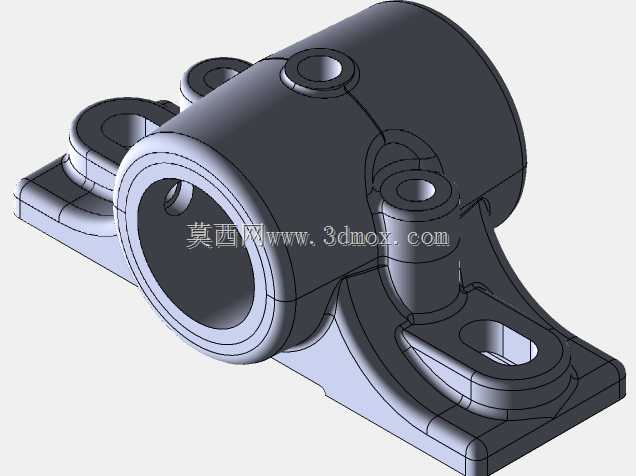

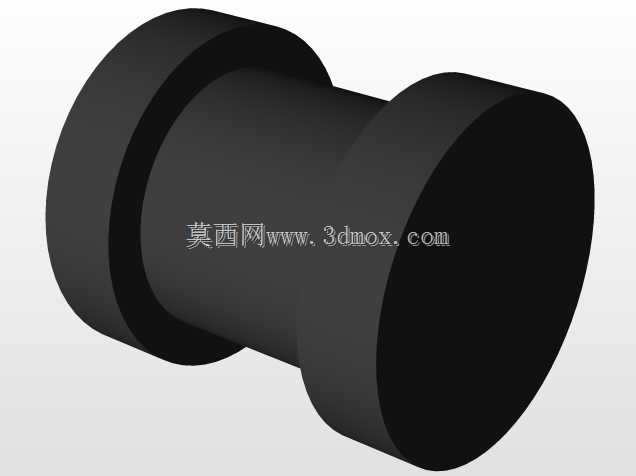

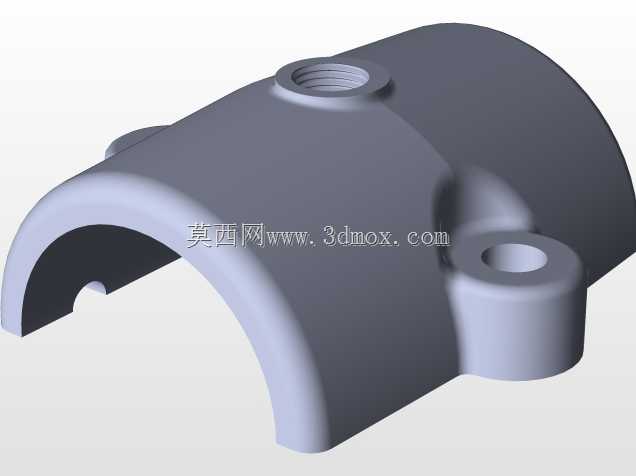

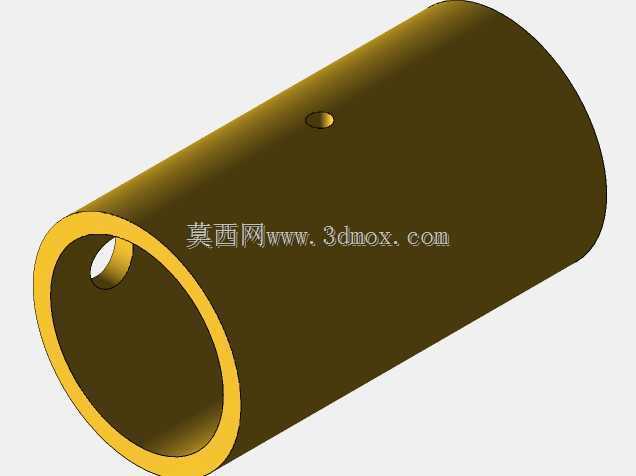

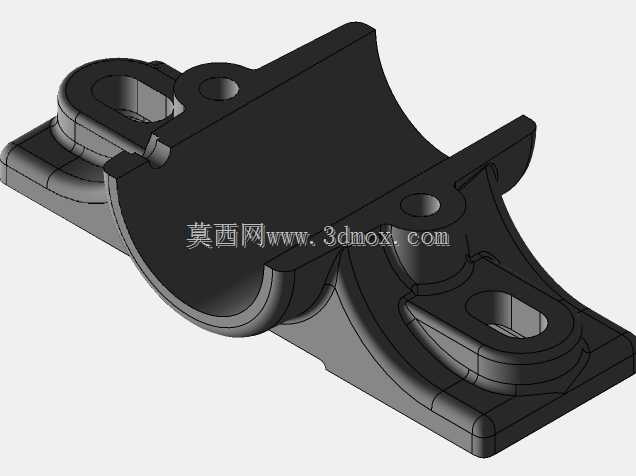

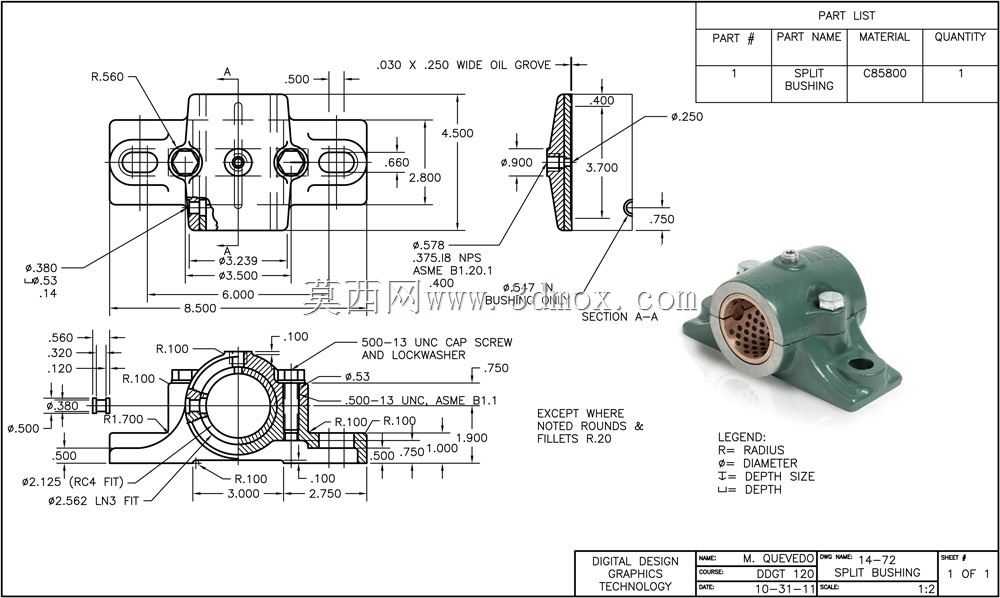

这类带安装底座的多接口轴套支撑件，常应用在轻工输送线、小型工程机械的铰接点位，承担转轴的径向承载与轴向限位作用，同时集成的多个径向螺纹孔可作为润滑油注油口，或是安装传感器、定位销的接口，适配需要定期润滑维护的转动副场景。从结构设计来看，主体采用筒状轴套结构，内孔为转轴配合面，内壁预留的衬套安装空间可根据工况选配铜衬、含油衬套或是自润滑复合材料衬套，降低转轴转动时的磨损速率，延长铰接点位的维护周期。底部延伸出的安装底座设置两个长圆形安装孔，可抵消安装面的加工位置误差，装配时能沿孔长方向微调支撑座的固定位置，降低机架加工时的位置精度要求，适配不同公差等级的安装机架。主体筒身分布的四个径向凸台螺纹孔，沿筒身圆周方向错位布置，既可以作为润滑油路的接入点，让润滑脂能均匀输送到轴套内壁的整个配合面，也可在部分工况下安装紧定螺钉，对穿入内孔的转轴进行周向或轴向的位置固定，避免转轴工作时出现窜动。设计时优先考虑了受力分布，底座与筒身的衔接位置做了大圆弧过渡处理，避免应力集中导致的受力断裂，筒身壁厚根据常规铰接点位的径向载荷计算取值，在保证结构强度的前提下尽可能控制整体重量，减少设备运动时的惯性负载。安装边界方面，底座的两个安装孔中心距适配常规型材机架的安装孔位，筒身外径与周边结构件预留足够的装配间隙，避免转轴转动时与周边零部件发生干涉，内孔的配合公差选取基孔制间隙配合，既保证转轴转动顺畅，又不会因间隙过大出现晃动异响。这类支撑件在实际使用中，多作为摆动臂、连杆机构的铰接支撑点位，相比传统的分体式轴承座，集成化的结构减少了装配零件数量，降低现场装配的工作量，同时一体铸造成型的结构刚性更好，能承受一定的冲击载荷，适配有小幅振动的工作场景。建模过程中需要重点关注各凸台螺纹孔的位置度，以及安装孔与内孔轴线的平行度，避免装配时出现转轴卡滞、安装孔对位不准的问题，过渡圆角的尺寸需要匹配铸造工艺要求，避免出现铸造缺陷影响零件强度。
