CSWA认证练习用角盒类机械零件结构

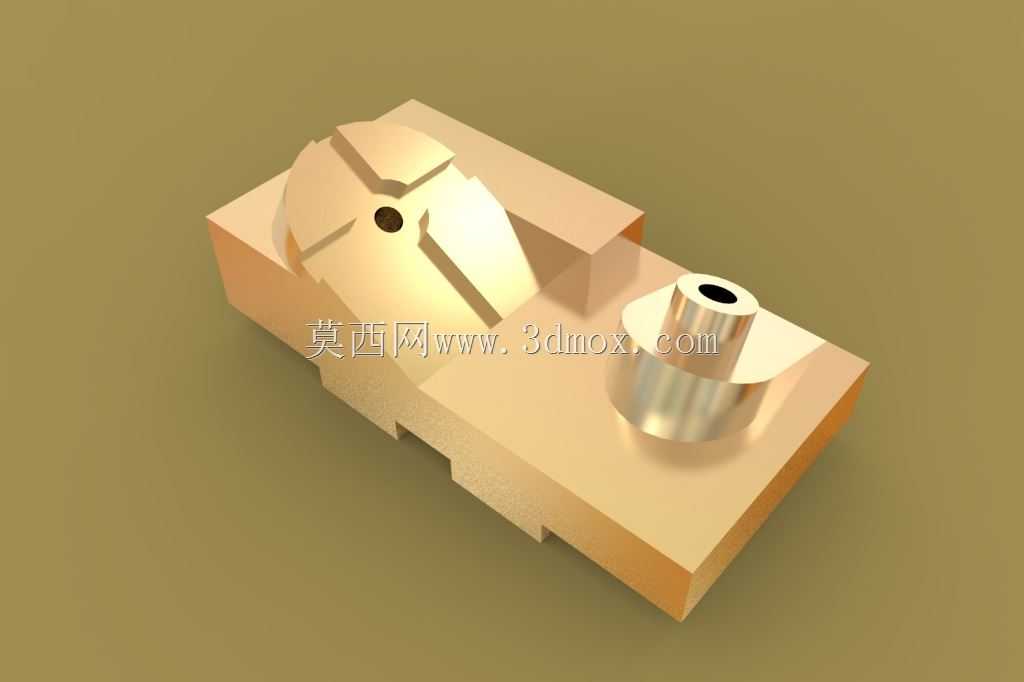

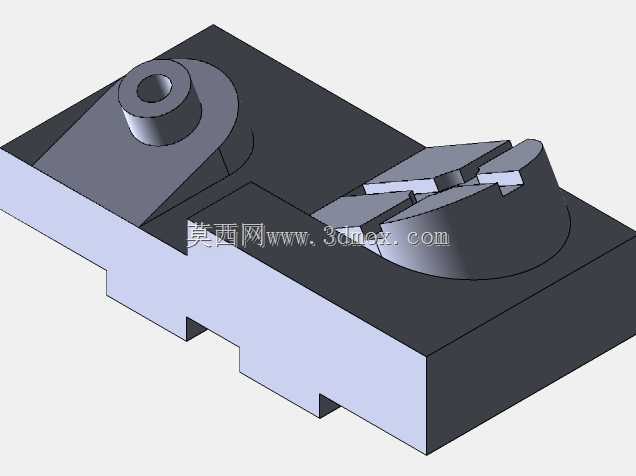

这类角盒结构件常出现在小型工装夹具的定位模块、教学实训考核件以及小型设备的安装基座场景中，作为CSWA技能考核的典型练习载体，其结构覆盖了机械三维建模中绝大多数基础特征的应用逻辑，能帮助从业者快速掌握从草图绘制到特征生成的全流程操作要点。从实际功能来看，该零件主体为带侧边凸台的矩形基座，基座上设置的两处凸起结构分别承担不同的功能：左侧带开槽的圆形凸台，主要用于和配套的回转类压块配合，开槽结构可实现压块的快速卡入与角度调整，中心的通孔用于穿装锁紧螺钉，将配合件压紧固定在凸台端面上；右侧的带孔圆柱凸台，属于定位销座结构，外圆柱面可作为相邻零件的定位基准，中心通孔既可以穿装定位销实现零件间的精准对位，也可作为流体或气路的过孔使用，适配小型气动工装的气路排布需求。设计过程中，首先以矩形基座的底面作为第一安装基准，确定整体的安装边界，基座底部设置的两处凹槽为安装让位槽，可避开安装面上的凸起焊点或拼接焊缝，保证基座安装后与安装面完全贴合，不会出现翘曲问题。侧边延伸的矩形凸台属于辅助安装位，可额外加装行程开关或感应片，拓展零件的使用场景。建模时需要重点关注各特征之间的几何约束关系：圆形凸台与圆柱凸台的中心距需要严格匹配配套零件的孔位尺寸，凸台的拔模斜度控制在1度以内，既满足零件脱模或铣削加工的退刀需求，也不会影响配合面的装配精度。两处凸台的端面粗糙度要求高于基座其余表面，建模时可单独对该面做外观区分，方便后续出工程图时标注对应的加工要求。基座的棱边均做了0.5mm的倒角处理，避免加工和装配过程中锐边划伤操作人员，同时也能去除铣削加工产生的毛刺，减少后续去毛刺的工序时长。从安装适配性来看，该零件的整体外形尺寸适配常规的小型台钳装夹范围，可直接装夹在普通立式铣床或加工中心上完成所有特征的加工，不需要制作专用的装夹工装，加工成本较低，适合作为技能考核件批量制作用于实训教学。在实际设备应用中，这类零件常作为模块化夹具的基础单元，可根据不同的工件装夹需求，在凸台上加装不同的压头或定位销，快速适配不同规格小型零件的装夹定位，不需要重新制作整套夹具，能有效缩短工装准备周期，降低小型加工车间的工装投入成本。
