等轴测视角机械夹持类零件工程练习图

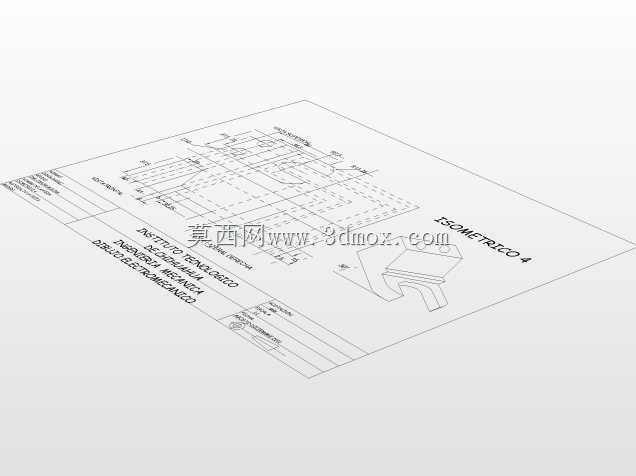

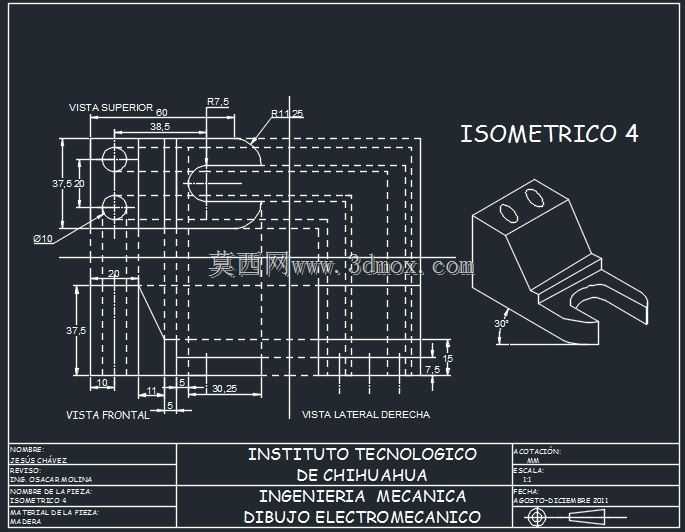

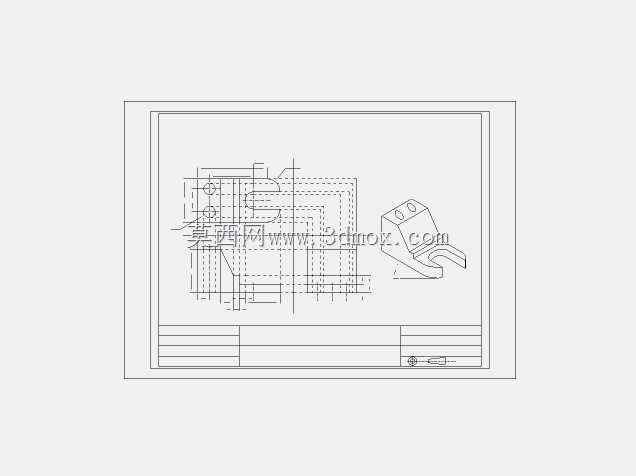

这套等轴测工程练习素材，核心围绕带弯折夹持端的块状连接零件展开，覆盖了机械制图中三视图投影对应、等轴测立体表达的核心训练点，适合刚接触机械结构表达的设计人员练手，也能作为车间一线识图培训的具象参考。从实际应用场景来看，这类带30度弯折夹持臂、主体带双安装孔的零件，常出现在小型工装夹具的定位模块、自动化输送线的挡停组件、或是检测设备的工件托挂结构中，夹持端的圆弧过渡设计，能避免与被接触工件发生硬边磕碰，主体的规整块状结构，方便直接通过螺栓穿过预留孔固定在安装基板上，不需要额外设计复杂的转接连接件。从设计思路层面拆解，这套图纸严格遵循第三角投影的表达逻辑，主视图（前视）完整呈现了零件正面的孔位分布、横向与纵向的定位尺寸，两个安装孔的中心距、孔边到零件侧壁的距离都做了明确标注，能直接指导钻孔工序的定位；侧视图重点表达了夹持臂的弯折角度、各段壁厚尺寸，尤其是弯折处的R7.5圆角，既消除了应力集中隐患，也避免了弯折加工时出现开裂问题；俯视图补充了零件顶部的轮廓尺寸、夹持端的开口宽度参数，配合等轴测立体图，能让识图者快速建立三维空间认知，不会出现视图对应错位的问题。再看尺寸与安装边界，零件主体的横向总宽、纵向总高都控制在小尺寸工装的常用规格范围内，底部的安装基准面做了平面度要求的隐含表达，安装时只要贴合基板表面，就能保证夹持臂的角度偏差在允许范围内，不会出现工件夹持错位的情况；夹持臂末端的15度斜角收口，能在接触工件时起到导向导入的作用，不需要人工反复对位就能让工件滑入夹持位。这类练习素材的核心价值，在于把抽象的投影规则和实际零件的加工、安装需求结合起来，不是单纯的几何绘图练习，每一处尺寸标注都对应着实际加工的工序要求，比如孔位的尺寸链标注，能让加工人员直接计算坐标，不需要二次换算；圆角的标注明确了铣削加工的刀具半径选择，能减少工艺人员的准备时间。在日常建模练习中，对照这套图纸进行三维建模，能快速训练视图对应能力，避免出现建模时特征位置偏移、壁厚不均的问题，尤其是等轴测图和三视图的对照验证，能帮设计人员养成建模后反复核对尺寸的习惯，减少后续出图时的低级错误。
