机器人用麦克纳姆多向移动轮结构设计

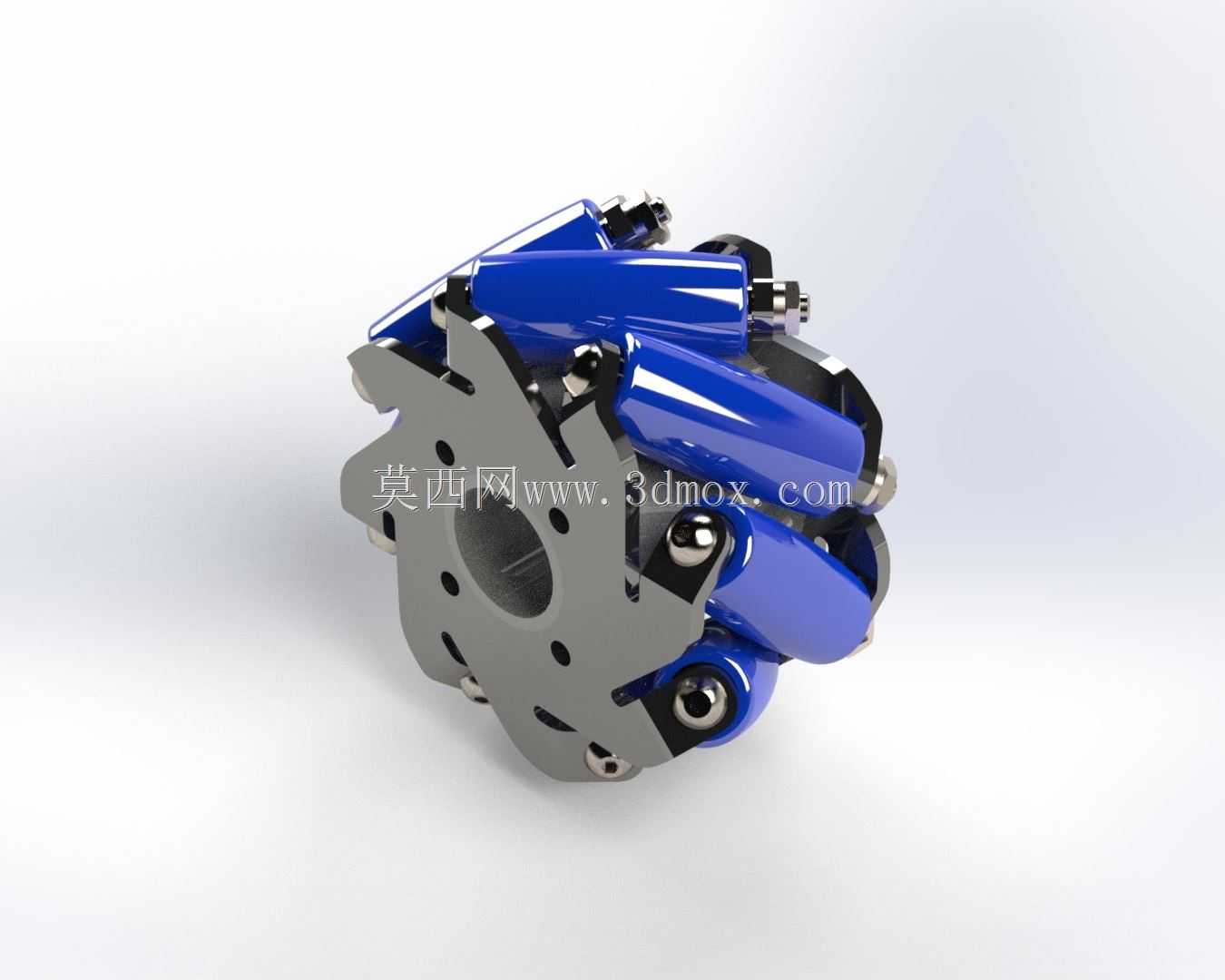

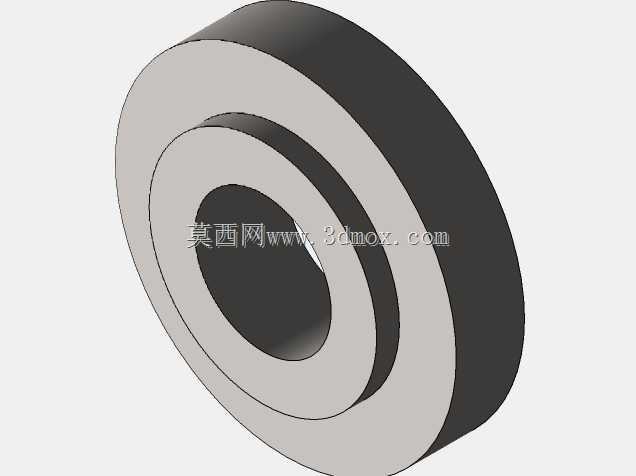

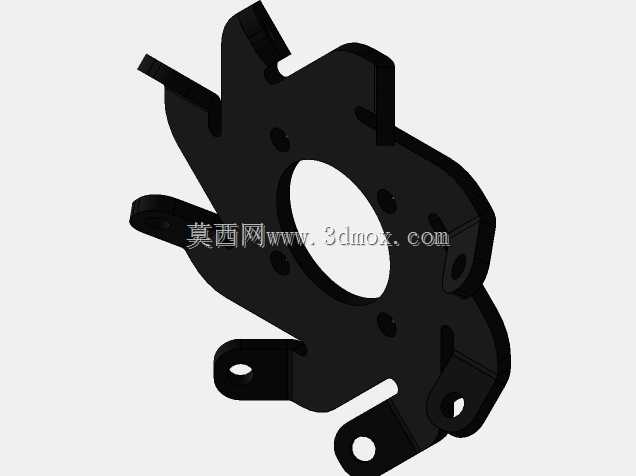

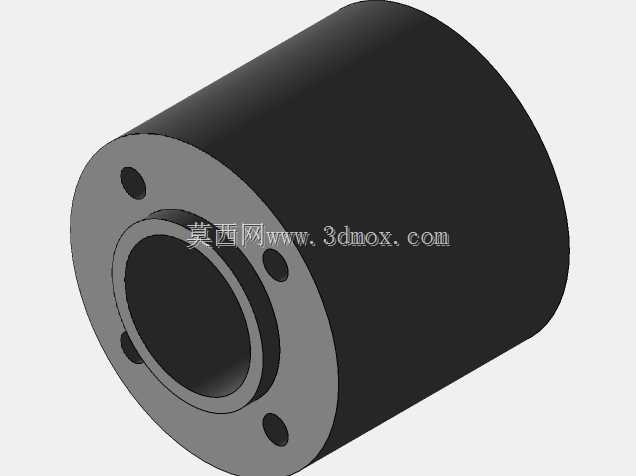

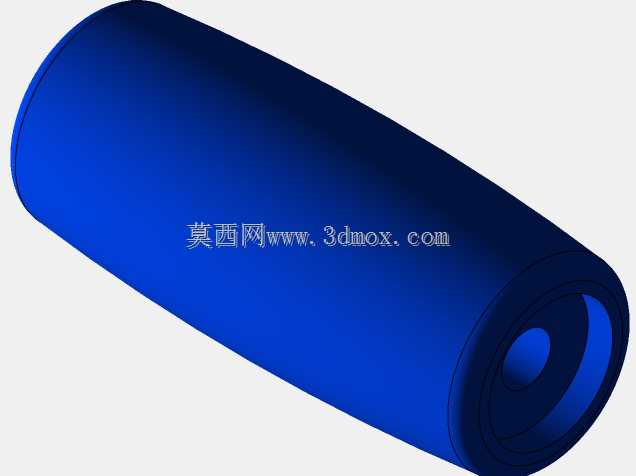

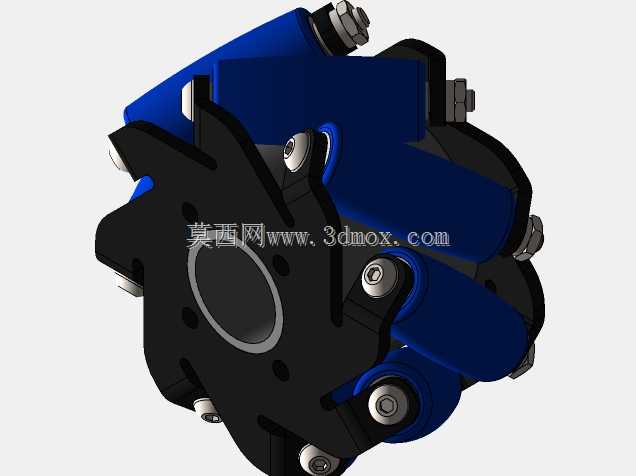

这款麦克纳姆轮是面向全向移动机器人开发的行走执行部件，核心作用是让搭载平台无需转向机构即可实现平面内任意方向的位移，包括横向平移、斜向移动、原地零半径回转，在AGV搬运小车、仓储分拣机器人、竞赛类移动机器人、窄空间作业巡检设备上应用十分广泛。从结构设计来看，轮体主支撑采用辐板式轮毂结构，轮毂上均匀分布多个安装孔位，既可以适配标准法兰输出轴的连接，也能通过定制转接板匹配不同规格的驱动电机输出端，安装孔的位置度公差控制在0.05mm以内，保证轮体转动时的动平衡表现，避免高速移动时出现轮体抖动。轮缘部分没有采用传统橡胶轮的整圈包覆结构，而是沿轮毂周向呈45度夹角交错布置多个独立的鼓形辊子，每个辊子都自带独立的转动支撑，可绕自身斜向轴线自由转动，这也是麦克纳姆轮实现全向移动的核心——通过不同轮组辊子的速度矢量合成，就能分解出任意方向的移动合力，不需要改变轮体本身的朝向。设计时特意将辊子的外轮廓做了等径包络处理，保证所有辊子的最外点处于同一个圆柱面上，让轮体滚动时始终有至少两个辊子与地面接触，避免移动过程中出现颠簸、跳轮的问题，辊子外层采用高耐磨聚氨酯材质，兼顾地面摩擦力与抗磨损性能，同时能吸收部分路面传来的微小振动。在安装边界上，这款轮体的轴向安装尺寸预留了足够的电机安装空间，轮毂中心的轴孔可根据驱动电机的输出轴直径做适配调整，轮体整体的径向尺寸覆盖了从小型桌面机器人到中型仓储AGV的常用规格，安装时需要注意四个轮组的辊子倾斜方向要按照X型布置，才能保证全向移动的矢量合成正确，同时要保证四个轮的安装平面度误差不超过1mm，避免出现个别轮悬空导致的驱动力不足问题。在实际选型应用中，这类轮体特别适合空间狭窄、对移动灵活性要求高的场景，比如密集仓储区的物料搬运，不需要预留转弯半径就能在货架间的窄通道内完成横移、转向动作，相比传统舵轮转向的移动方案，结构更紧凑，控制逻辑虽然需要做四轮速度解算，但运动响应速度更快，定位精度更高。设计过程中还对辊子的支撑结构做了优化，采用微型深沟球轴承作为辊子的转动支撑，相比传统的铜套滑动结构，转动阻力更小，长时间使用不会出现卡顿磨损的问题，轮毂部分采用高强度铝合金加工成型，在保证结构强度的前提下尽可能降低轮体自重，减少驱动电机的负载，提升移动平台的续航表现。
