多辐条金属车轮结构三维设计

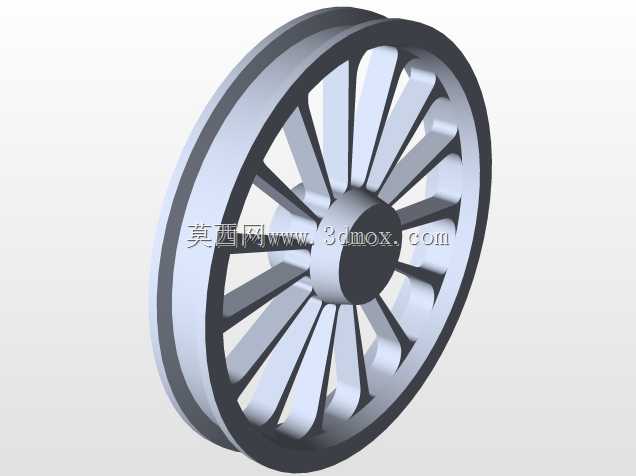

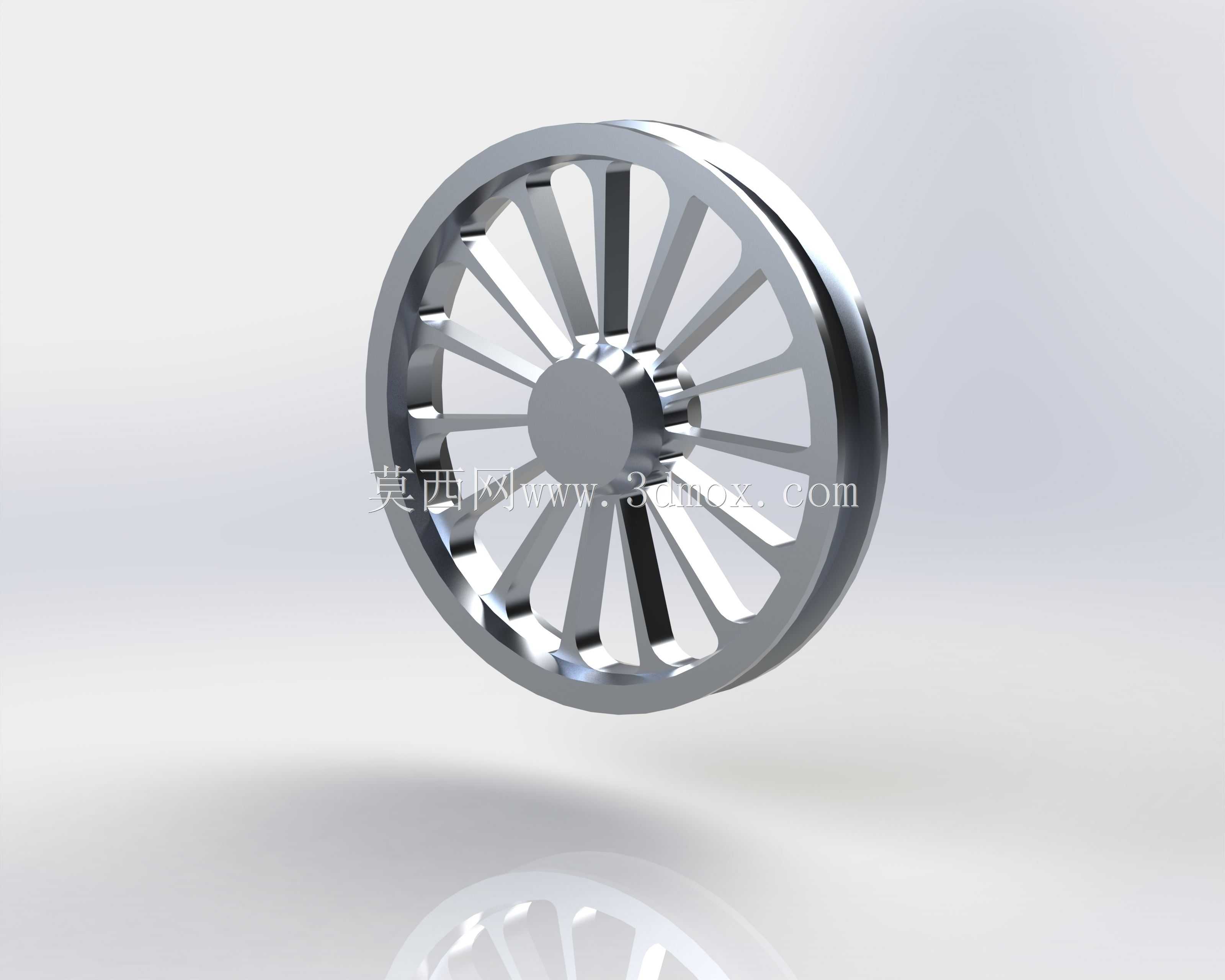

这款辐条式金属轮的设计，首先要匹配低速重载行走场景的使用需求，常见于厂区短途转运台车、小型轨道输送设备、老式工矿牵引车辆的行走端，也可适配部分复古风格的非道路移动机具。从结构设计逻辑来看，轮体采用中心轮毂加放射状辐条搭配外圈轮辋的布局，核心是在保证轮体整体径向承载能力的前提下，尽可能降低轮体自身的转动惯量，减少行走驱动端的动力损耗，同时辐条之间的镂空结构也能在运行过程中带走部分制动或摩擦产生的热量，避免轮体局部过热引发的结构形变。

设计过程中，轮毂部分做了阶梯式轴孔适配结构，可匹配不同直径的连接转轴，轴孔周边预留了键槽安装位，能够传递稳定的行走扭矩，避免轮体与转轴之间出现打滑空转的问题。辐条采用等强度变截面设计，靠近轮毂的位置截面厚度更大，向轮辋方向逐步收窄，这种设计可以让辐条在承受径向载荷时应力分布更均匀，不会出现局部应力集中导致的辐条断裂问题，每根辐条的排布角度经过计算，相邻辐条之间的夹角完全一致，保证轮体转动时的动平衡性能，避免高速转动时出现径向跳动。

轮辋部分做了加厚处理，边缘设置了限位凸缘，能够防止配套的橡胶轮圈或者轨道行走时出现侧向滑脱，凸缘的圆角经过打磨优化，不会在安装轮圈时割伤橡胶材质。从安装边界来看，轮体的轴向厚度控制在适配常规安装支架的尺寸范围内，轮毂两端的端面做了平面度处理，能够和轴承端面完全贴合，保证安装后轮体的端面跳动量控制在允许公差范围内。

实际选型应用时，需要注意匹配对应轴径的轴承组件，安装时要保证轮体的中心与转轴的同轴度误差在公差范围内，避免运行过程中出现偏磨。这类辐条轮相比实心轮，在同等承载能力下自重更轻，拆装维护也更方便，辐条间隙可以方便操作人员清理缠绕在轮轴附近的杂物，适合在多粉尘、有细碎杂物的厂区环境下使用，日常维护只需要定期检查辐条与轮毂、轮辋的连接位置是否出现裂纹，及时紧固连接部件即可保证长期稳定运行。
